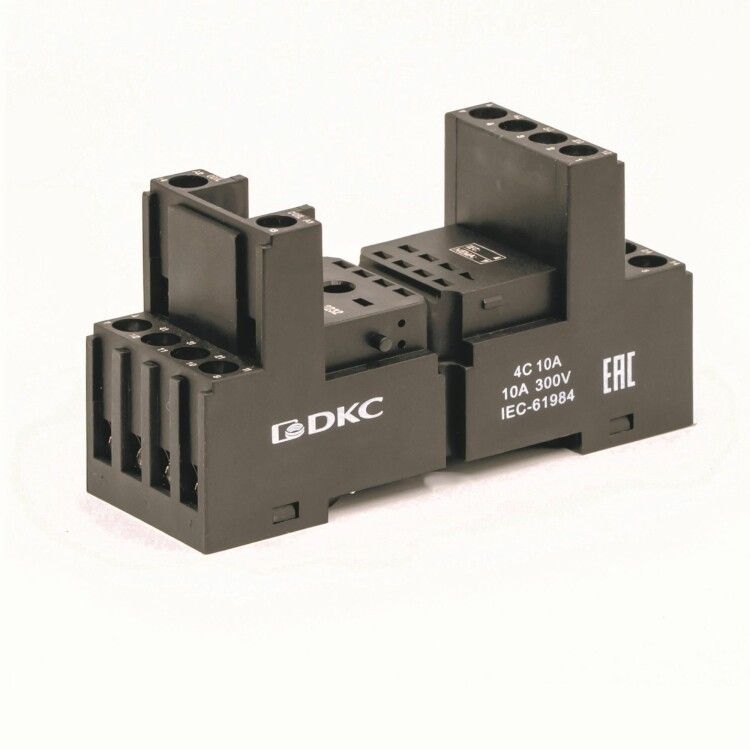

Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B4-SC-1 DKC ДКС

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, с винтовыми клеммами, 4 группы от DKC (ДКС) - это компактная крепёжная платформа для фиксации одного или нескольких реле на DIN-рейке. Артикул ir-b4-sc-1 позволяет легко собирать и обслуживать управляющие цепи в системах автоматизации без лишних переходников.

Назначение и область применения

Эта колодка служит основой для установки одиночных реле в распределительных щитах. Она обеспечивает механическую фиксацию и надёжное электрическое соединение между реле и внешними проводами. Подходит для сборки панелей управления, где требуется гальваническая развязка и коммутация слаботочных и силовых цепей. Часто используется в промышленной автоматизации: на конвейерах, в системах вентиляции, насосных станциях, оборудовании с PLC.

Технические характеристики

• Тип изделия: Колодка для реле
• Максимальное напряжение: 230 В АС/DC
• Количество групп контактов: 4
• Способ монтажа: Установка на DIN-рейку 35 мм
• Тип подключения: Винтовые зажимы
• Поддерживаемые реле: Одиночные стандартные реле с посадочным местом под 4-групповую колодку

Совместимость и монтаж

Колодка совместима с большинством промышленных реле, имеющими стандартную посадку под DIN-рейку и 4 группы контактов. Для монтажа достаточно защёлкнуть её на рейку, затем закрутить винты на клеммах. Провода зачищаются на 8–10 мм, плотно затягиваются - перегрев возможен при недостаточном усилии. Направление подключения: входные цепи - верхние клеммы, выходные - нижние. Не требует дополнительного крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Материал корпуса - самозатухающий поликарбонат. Рабочее напряжение 230 В АС/DC соответствует классу защиты II. Прямых сертификатов в данных нет, но конструкция ориентирована на применение в соответствии с IEC 60947-5-1 и ГОСТ Р 50030.5.1.

Преимущества

• Удобство замены реле - не нужно перепаивать или перекручивать провода
• Чёткое разделение на 4 группы - минимизация путаницы при подключении
• Стандартный шаг клемм - совместимость с широким спектром реле
• Высокая механическая прочность корпуса
• Не требует питания - полностью пассивный элемент

Ограничения применения

• Не предназначен для токов выше 10 А - проверяйте номиналы установленных реле
• Не работает с реле, имеющими штекерные или быстроразъёмные соединения
• Не имеет встроенной защиты от перегрузки или короткого замыкания
• Запрещено использовать в средах с высокой влажностью без дополнительной герметизации
• Не рассчитана на частые вибрации - при необходимости применяйте виброизоляцию

Примеры использования

• Управление магнитными пускателями через PLC - реле на колодке изолируют слаботочные сигналы от силовой части
• Автоматическое включение освещения в цеху - один канал управляет несколькими светильниками
• Сигнализация аварийных ситуаций - реле срабатывает при превышении температуры, передаёт сигнал на пульт
• Системы контроля доступа - реле открывают замки при получении команды с контроллера

Практические советы

• Перед установкой проверьте, что посадочный размер вашего реле точно соответствует 4-групповой колодке - отличается даже на 1 мм - не защёлкнется
• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке
• Обязательно пометьте каждую группу клемм - особенно если используются несколько таких колодок рядом
• При работе с переменным током учтите, что максимальная мощность зависит от коэффициента мощности нагрузки
• Для сервисного обслуживания лучше выбирать реле с фиксаторами - так их проще вынимать без повреждений
