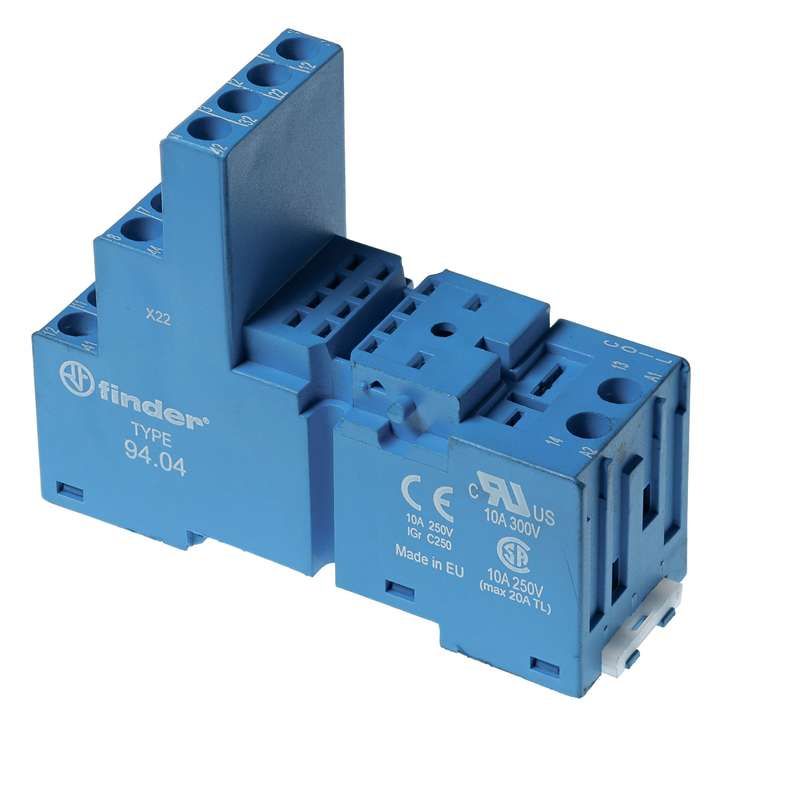

Розетка с винтовыми клеммами (с зажимной клетью) для применения 55.32/85.02/55.34/85.04, применять модули 99.02/86.10/86.20, синий, Поставляется Пластиковой клипсой-держателем 094.913 - 9404SPA FINDER

Розетка для реле 55.32, 55.34, 85.02, 85.04, модули 99.02, 86.10, 86.20 с винтовыми клеммами от бренда FINDER (артикул 9404spa) предназначена для быстрого подключения и замены реле и модулей на DIN-рейке. Она обеспечивает надёжный контакт через винтовые зажимы и используется в автоматических системах управления.

Назначение и область применения

Эта розетка служит переходным элементом между силовым оборудованием и коммутационными устройствами - реле 55.32, 55.34, 85.02, 85.04, а также модулями 99.02, 86.10, 86.20. Устанавливается на DIN-рейку 35 мм и позволяет легко менять реле без перепайки проводов. Подходит для промышленной автоматизации: панели управления, системы безопасности, конвейеры, насосные станции, оборудование с частыми циклами включения/выключения.

Технические характеристики

• Количество контактов: 4 - обеспечивают подключение четырёх цепей (например, два входа и два выхода)
• Тип подключения: винтовое - надёжное фиксирование проводов без специальных инструментов
• Коммутируемый ток: до 10 А - рассчитана на нагрузки средней мощности
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим агрессивным средам
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: на DIN-рейку 35 мм - совместима со всеми типовыми шкафами управления

Совместимость и монтаж

Розетка 9404spa точно соответствует габаритам и расположению контактов реле серий 55.32, 55.34, 85.02, 85.04 и модулей 99.02, 86.10, 86.20. Монтаж выполняется просто: защёлкивается на DIN-рейку, затем вставляется реле до щелчка. Для подключения провода используйте отвертку - затягивайте винты равномерно, чтобы избежать повреждения изоляции. Не допускайте перегрузки по току - максимальный ток 10 А не должен превышаться даже кратковременно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает доступ к токоведущим частям пальцами, что снижает риск поражения электрическим током. Однако не предназначен для установки во влажных помещениях или на улице - отсутствие герметичности делает её непригодной для условий с высокой влажностью или попаданием жидкости.

Преимущества

• Ускоряет обслуживание - замена реле занимает менее минуты
• Не требует демонтажа всей панели при ремонте
• Высокая механическая прочность корпуса
• Широкий температурный диапазон обеспечивает работу в любых условиях производства
• Совместимость с популярными моделями реле - снижает необходимость закупки новых комплектующих

Ограничения применения

• Не использовать в местах с повышенной влажностью, пылью или агрессивными средами - IP20 недостаточно для таких условий
• Запрещено применять для токов выше 10 А - возможен перегрев и оплавление контактов
• Не подходят для частых вибраций без дополнительной фиксации - при сильной тряске возможно ослабление контактов
• Подходит только для указанных моделей реле и модулей - другие устройства могут не войти или иметь неверную раскладку контактов

Примеры использования

• Автоматизация производственной линии - реле управления двигателем установлены в розетках для быстрой замены при отказе
• Системы освещения в холодильных камерах - работа при низких температурах (+70 C максимум, –40 C минимум)
• Щитовые комнаты на заводе - использование синего цвета помогает отличить эту группу от других розеток
• Аварийные системы сигнализации - где требуется надёжность и возможность оперативного сервиса

Практические советы

• Перед установкой проверьте, что реле полностью совпадает по форме и количеству контактов - особенно важно для моделей 86.10 и 99.02
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые могут не поместиться в клеммы, слишком тонкие - плохо фиксироваться
• После монтажа потяните каждый провод - убедитесь, что он плотно зажат
• При длительной работе под нагрузкой регулярно проверяйте нагрев розетки - если она горячая, значит есть перегрузка или плохой контакт
• Храните запасные розетки 9404spa - они часто становятся дефицитом при массовой замене реле в крупных объектах
