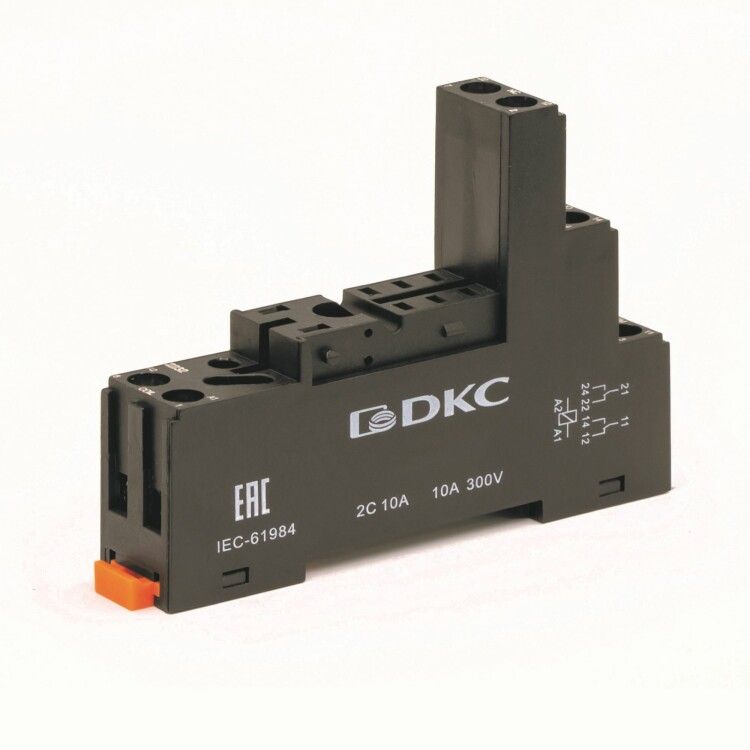

Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B2-SC DKC ДКС

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, с винтовыми клеммами, на 2 группы от DKC (ДКС) - это компактная клеммная колодка для надёжного подключения одноканальных реле на DIN-рейке. Артикул ir-b2-sc позволяет легко заменить или расширить существующую сборку в пультах управления, щитах автоматики и других устройствах промышленной системы.

Назначение и область применения

Этот базовый пассивный элемент предназначен для фиксации и электрического подключения одного или двух одиночных реле в цепях управления. Он служит промежуточным звеном между реле и внешними проводами, упрощая монтаж и обслуживание. Подходит для использования в системах промышленной автоматизации: станках, конвейерах, системах освещения, HVAC, панелях управления.

Технические характеристики

• Тип изделия: клеммная колодка
• Максимальное напряжение: 230 В переменного или постоянного тока (AC/DC)
• Количество групп контактов: 2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые клеммы
• Совместимость: с одиночными реле стандартного формата

Совместимость и монтаж

Колодка совместима с большинством одиночных реле, имеющими стандартную посадочную платформу под DIN-рейку. Установка происходит путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения используйте винтовые клеммы: затягивайте провода равномерно, чтобы избежать повреждения жил. Каждая группа имеет отдельные входные и выходные клеммы, что позволяет использовать её как для одного реле с двумя цепями, так и для двух отдельных реле.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Напряжение до 230 В AC/DC обеспечивает безопасную работу в типичных промышленных сетях. Материалы корпуса - самозатухающий поликарбонат, устойчивый к перегреву и механическим воздействиям.

Преимущества

• Упрощает замену реле - достаточно вынуть старое и вставить новое, не трогая провода
• Две группы позволяют экономить место на рейке вместо использования двух отдельных колодок
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при вибрациях
• Стандартный формат совместим с продукцией многих производителей

Ограничения применения

• Не предназначен для работы с токами выше 10 А - проверяйте допустимую нагрузку реле, установленного на колодке
• Не используется для высокочастотных сигналов или импульсных цепей без дополнительной фильтрации
• Не рассчитана на монтаж вне щита - требует защиты от пыли, влаги и механических ударов
• Не поддерживает быстроразъёмные соединения - все провода должны быть зачищены и закреплены винтом

Примеры использования

• Подключение реле управления насосом и вентилятором в одном шкафу
• Группировка двух реле сигнализации в пульте управления станком
• Распределение команд от PLC на два исполнительных устройства через один модуль

Практические советы

• Перед установкой убедитесь, что посадочные размеры вашего реле соответствуют стандарту 17,5 мм - это типичный шаг для одиночных модулей
• Зачищайте концы проводов на 8–10 мм; слишком длинные жилы могут вызвать замыкание между клеммами
• При использовании многожильных проводов применяйте наконечники - они предотвращают ослабление контакта после нескольких демонтажей
• Обязательно отключите питание перед работой с клеммами - даже при малых токах есть риск поражения
• Артикул ir-b2-sc можно заказывать запасными частями - он универсален и часто встречается в сервисных наборах
