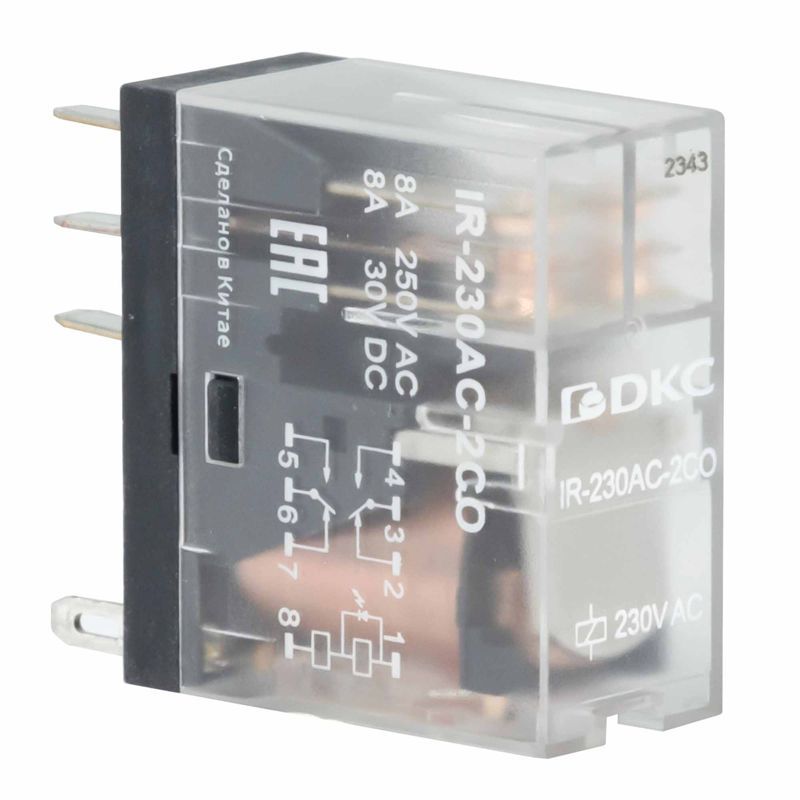

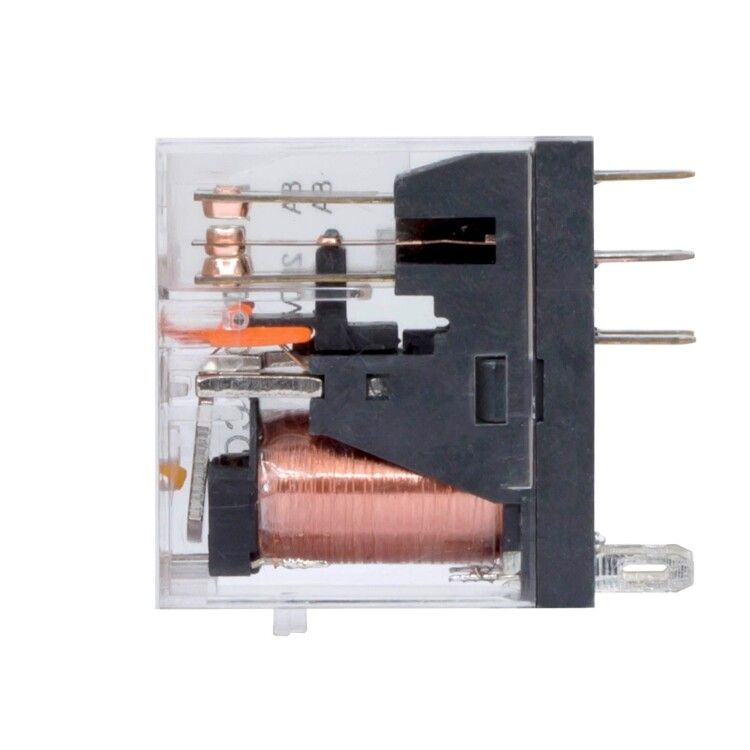

Одиночное реле, 2 перекидных контакта, 230 В AC | IR-230AC-2CO DKC ДКС

Реле одиночное DKC IR-230AC-2CO - компактное устройство для коммутации цепей переменного тока с двумя перекидными контактами и встроенной светодиодной индикацией. Подходит для автоматизации оборудования, систем управления и распределительных щитов, где требуется надежное управление нагрузкой до 8 А при напряжении 230 В AC.

Назначение и область применения

Реле одиночное DKC IR-230AC-2CO используется для включения и выключения электрических цепей в промышленном оборудовании. Его две перекидные контактные группы позволяют управлять двумя независимыми нагрузками или переключать направление тока - например, в схемах реверса двигателей, управления освещением или переключения режимов работы станков. Применяется в щитах автоматики, системах контроля технологических процессов и устройствах с частым включением/выключением.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC
• Коммутируемый ток контактов: 8 А
• Тип контактов: два перекидных (2 CO - Change Over)
• Род тока: переменный (AC)
• Управление: моностабильное (при снятии напряжения контакты возвращаются в исходное положение)
• Контактное покрытие: серебро-оксид олова (AgSnO₂) - повышает износостойкость и снижает риск сваривания контактов
• Индикация: встроенный светодиод показывает состояние активации катушки
• Степень защиты: IP50 - защищено от пыли, но не от воды
• Подключение: разъемное - установка в стандартную DIN-колодку

Совместимость и монтаж

Реле одиночное DKC IR-230AC-2CO предназначено для установки в стандартные релейные колодки типа DKE/DKC с шагом 17,5 мм. Монтаж осуществляется путём вставки в колодку до фиксации - никаких инструментов не требуется. Колодка должна соответствовать типу разъёма с 8 выводами. Обязательно проверьте соответствие номеров контактов на колодке и в документации реле перед подключением. Напряжение на катушку подаётся через два входных контакта - соблюдайте полярность подключения, указанную на корпусе.

Безопасность и стандарты

Реле одиночное DKC IR-230AC-2CO соответствует требованиям безопасности для промышленного оборудования. Конструкция выполнена в соответствии с нормами IEC 61810-1 для реле управления. Сертифицировано для использования в сетях с напряжением до 250 В AC. Индикация обеспечивает безопасность обслуживания - оператор видит состояние реле без необходимости замера напряжения.

Преимущества

• Высокая долговечность контактов благодаря покрытию AgSnO₂ - особенно важно при частых коммутациях
• Светодиодная индикация позволяет быстро диагностировать работу реле без тестера
• Разъемное исполнение ускоряет замену и обслуживание - не требует перепайки проводов
• Минимальные габариты подходят для плотной компоновки в шкафах
• Фиксированная полярность катушки снижает риск неверного подключения

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не предохраняет от брызг и конденсата
• Запрещено использовать для коммутации токов выше 8 А - возможна потеря контакта или выход из строя
• Не рекомендовано применение в цепях постоянного тока - катушка рассчитана только на 230 В AC
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Светодиод работает только при наличии напряжения на катушке; он не сигнализирует о состоянии контактов

Примеры использования

• Управление двухпозиционным клапаном в системе пневматики
• Переключение между основным и резервным источником питания
• Контроль включения нагревателя и вентилятора в одном цикле
• Автоматическое переключение света в помещении по сигналу от датчика движения
• Управление насосом в системе водоснабжения с обратной связью

Практические советы

• При выборе колодки убедитесь, что она совместима с форм-фактором реле DKC IR-230AC-2CO - используйте оригинальные колодки DKC или аналоги с тем же расположением контактов
• Для длительной службы избегайте частых включений при максимальной нагрузке - лучше использовать реле с запасом по току (например, 10–12 А) при работе с двигателями
• Если реле установлено в закрытом шкафу, обеспечьте достаточную вентиляцию - перегрев снижает срок службы катушки
• Светодиодная индикация горит при питании катушки - если он не светится, проверьте наличие напряжения на входе, а не состояние контактов
• При замене старого реле - сравните маркировку контактов: A1/A2 - катушка, COM/NO/NC - контакты. Перепутать их можно легко, если не ориентироваться по схеме на корпусе
