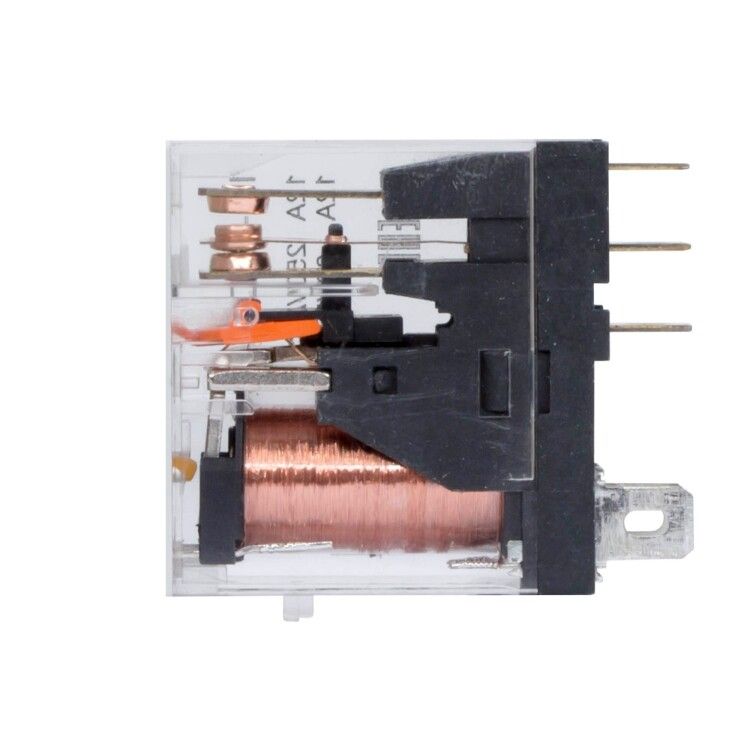

Одиночное реле, 1 перекидной контакт, 230 В AC | IR-230AC-1CO DKC ДКС

Реле одиночное DKC (ДКС) с артикулом ir-230ac-1co - компактное устройство для коммутации цепей переменного тока до 12 А при напряжении 230 В. Подходит для установки в стандартные колодки, имеет индикацию состояния и надёжные контакты из серебро-оксида олова.

Назначение и область применения

Реле одиночное DKC ir-230ac-1co используется для включения и выключения нагрузок в автоматизированных системах. Применяется в промышленном оборудовании: управление двигателями, освещением, нагревательными элементами, конвейерами, насосами и другими устройствами, требующими дистанционного управления силовой цепью через слаботочную схему.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Коммутируемый ток: 12 А
• Тип контакта: один перекидной (SPDT)
• Материал контактов: AgSnO₂ (серебро-оксид олова) - устойчив к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: штепсельное (разъёмное) - совместимо с DIN-колодками
• Степень защиты: IP50 - защищён от пыли, но не от воды
• Индикация: встроенная светодиодная лампа показывает наличие напряжения на катушке
• Поляризация: определённая - требуется соблюдение полярности подключения катушки

Совместимость и монтаж

Реле одиночное ir-230ac-1co устанавливается в стандартные колодки типа KF12 или аналогичные, соответствующие форм-фактору миниатюрного реле с штепсельным подключением. Колодка должна иметь 8 выводов - 4 для катушки, 4 для контактов. Перед установкой проверьте соответствие габаритов и шага контактов. Напряжение на катушке - строго 230 В AC; применение постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Материалы контактов AgSnO₂ обеспечивают долгую работу при высоких токах. IP50 обеспечивает безопасную эксплуатацию в закрытых щитах с контролируемой запылённостью. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая надёжность контактов AgSnO₂ - меньше износ при коммутации индуктивных нагрузок
• Светодиодная индикация позволяет оперативно диагностировать состояние реле без тестера
• Штепсельное подключение ускоряет замену и обслуживание - не нужна пайка или отсоединение проводов
• Компактный размер экономит место в распределительных щитах

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, брызг или погружения - IP50 не защищает от жидкости
• Запрещено использовать с постоянным током - катушка рассчитана только на 230 В AC
• Максимальный ток 12 А - не подходит для мощных двигателей выше 3 кВт при 230 В
• Обязательно соблюдать полярность подключения катушки - неверное подключение может привести к отказу
• Не рекомендуется для частых включений более 600 раз в час - возможен перегрев катушки

Примеры использования

• Управление светом на участке производства через PLC
• Включение тепловентилятора при достижении температуры
• Коммутация пускателя в системе аварийного отключения
• Автоматическое включение насоса по сигналу с датчика уровня

Практические советы

• Выбирайте колодку с зажимами достаточной прочности - плохой контакт вызывает нагрев и выход из строя
• Проверяйте напряжение сети перед подключением - скачки выше 260 В могут повредить катушку
• При использовании с индуктивной нагрузкой (например, катушкой пускателя) рекомендуется параллельно контактам установить RC-гашение
• При замене реле - всегда отключите питание. Индикатор горит даже при малом токе утечки - не доверяйте ему полностью при диагностике
• Сохраняйте оригинальную упаковку - она содержит информацию о допустимой нагрузке и типе колодки
