Разъем для реле PM slim 25/1 Averes 10А EKF rms-25-1

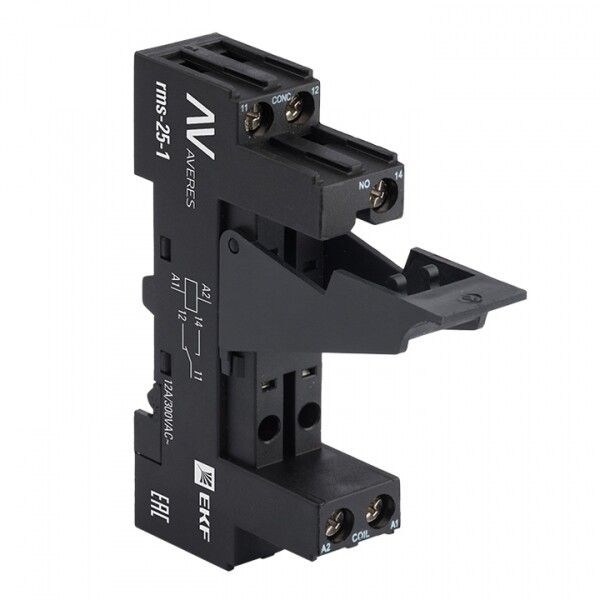

Разъем для реле РM slim 25/1 от EKF серии Averes предназначен для быстрого подключения и замены промежуточных реле на DIN-рейке. Этот разъем обеспечивает надежный винтовой контакт с проводами и совместим с реле серии РП slim, упрощая обслуживание и монтаж в распределительных щитах.

Назначение и область применения

Разъем для реле РM slim 25/1 используется для фиксированного крепления и электрического подключения промежуточных реле серии РП slim EKF Averes. Он позволяет легко менять реле без перепайки или переподключения проводов - достаточно вынуть старый блок и вставить новый. Подходит для установки в автоматических системах управления, промышленных щитах, станках, конвейерах и других устройствах, где требуется частая замена или диагностика реле.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 10 А - допустимая нагрузка на каждый контакт;
• Количество переключающих контактов: 1 - один выходной контур для коммутации;
• Количество контактных выводов: 5 - два для катушки, три для контакта (вход, выход, общий);
• Количество нормально открытых (НО) контактов: 0 - данный разъем не имеет НО контактов, так как он лишь передает сигнал от реле;
• Способ монтажа: DIN-рейка 35 мм - стандартная система крепления для промышленных щитов;
• Тип подключения: винтовое - надежное соединение с медными и алюминиевыми проводами.

Совместимость и монтаж

Разъем для реле РM slim 25/1 совместим исключительно с реле серии РП slim EKF Averes. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа необходимо:

• Закрепить разъем на рейке защелкой - он фиксируется механически;
• Подключить провода к винтовым зажимам: вход/выход контакта и катушка - согласно маркировке на корпусе;
• Установить реле РП slim в гнездо разъема до характерного щелчка - контактные штыри войдут в соответствующие гнезда.

Не используйте разъем с другими типами реле - несовпадение формы и расположения контактов может повредить оборудование.

Безопасность и стандарты

Разъем для реле РM slim 25/1 соответствует требованиям безопасности для промышленного оборудования. Произведен из самозатухающего пластика, устойчивого к нагреву. Все металлические части обеспечивают надежную электрическую изоляцию. Соответствует общепринятым нормам для устройств класса IP20 - защита от прикосновений к токоведущим частям, но не предназначен для работы во влажных средах или на открытом воздухе.

Преимущества

• Ускоряет замену реле - не требует отсоединения проводов при ремонте;
• Обеспечивает стабильный контакт благодаря жесткому винтовому зажиму;
• Поддерживает работу с алюминием и медью - универсальность подключения;
• Компактный форм-фактор экономит место в щите;
• Цифровая маркировка на корпусе упрощает идентификацию цепей.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C - возможна деформация корпуса;
• Не использовать в условиях повышенной влажности, запыленности или воздействия химически активных веществ - отсутствует защита выше IP20;
• Не совместим с реле других серий или брендов - даже аналогичные по размеру модели могут иметь другую схему контактов;
• Не рекомендован для высокочастотных импульсных нагрузок - оптимизирован для постоянных и низкочастотных переключений.

Примеры использования

• Автоматизация производства: управление двигателями насосов через реле РП slim с разъемом РM slim 25/1;
• Системы освещения: включение света по таймеру или датчику движения;
• Щитовые системы ЖКХ: контроль аварийных режимов в тепловых пунктах;
• Лабораторное оборудование: тестирование схем с быстрой заменой элементов.

Практические советы

• Перед подключением проверьте соответствие типа реле - только РП slim EKF Averes подходят для этого разъема;
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые не войдут в зажим, слишком тонкие могут плохо фиксироваться;
• Плотно затягивайте винты - слабый контакт вызывает нагрев и отказ;
• При замене реле всегда отключайте питание - хотя разъем защищен от случайного доступа, риск поражения остается;
• Храните запасные разъемы РM slim 25/1 - они часто становятся точкой отказа при многократных заменах реле.
