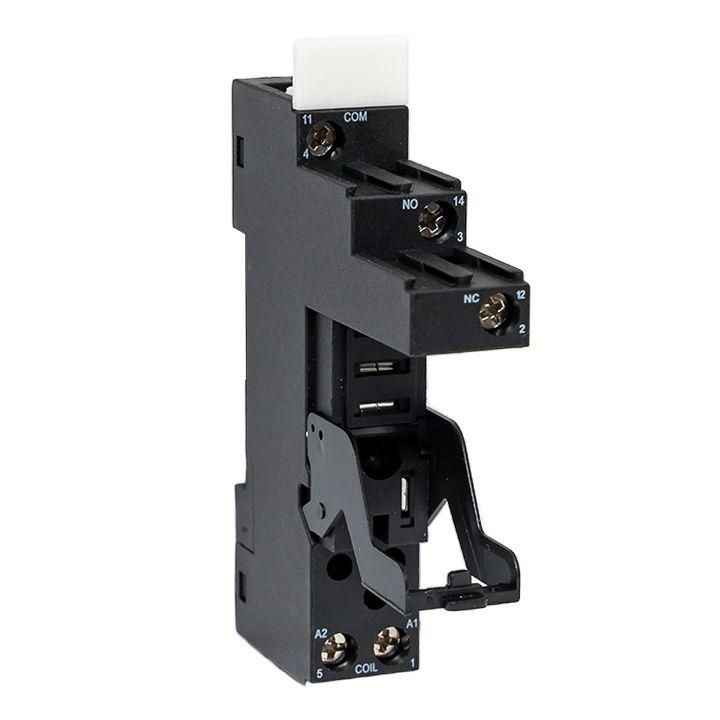

Разъем для реле Averes PM5 25/1, 300 В, 5 пинов EKF rm5-25-1

Разъем для реле РM5 25/1 от EKF - это компактный модульный разъем из серии Averes, предназначенный для надежного подключения промежуточных реле на DIN-рейке. Он обеспечивает удобный винтовой контакт для пяти проводов и используется в автоматических системах управления, где важна устойчивость соединений.

Назначение и область применения

Разъем для реле РM5 25/1 предназначен для установки на DIN-рейку 35 мм и подключения промежуточных реле с пятью контактами. Он служит переходным элементом между реле и внешней проводкой, позволяя легко менять реле без перепайки или перебора проводов. Применяется в панелях управления промышленного оборудования, системах автоматизации, конвейерах, насосных станциях и других устройствах, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество контактов: 5 - три для переключающих цепей, два для катушки реле
• Способ монтажа: фиксация на DIN-рейке 35 мм - совместим с любыми стандартными рейками
• Тип подключения: винтовое - требует отвертки для затяжки, надежно удерживает жилы до 2,5 мм2
• Серия: Averes - промышленная серия от EKF, рассчитанная на длительную работу в условиях вибраций и перепадов температур

Совместимость и монтаж

Разъем для реле РM5 25/1 совместим с реле серии PM5, имеющими соответствующий штыревой интерфейс. Устанавливается на DIN-рейку защелкивающимся механизмом - достаточно плотно прижать до щелчка. Подключение проводов выполняется через винтовые клеммы: оголенные жилы вставляются в гнездо и фиксируются отверткой. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Разъем для реле РM5 25/1 соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Материал корпуса - самозатухающий поликарбонат, обеспечивающий противопожарную безопасность. Напряжение изоляции - до 690 В переменного тока, что позволяет применять его в сетях до 500 В.

Преимущества

• Удобство обслуживания - реле можно заменить за минуту, не трогая провода
• Стабильность контакта - винтовое соединение снижает риск ослабления при вибрациях
• Гибкая комплектация - один тип разъема поддерживает все стандартные PM5-реле
• Интеграция в системы EKF - совместим с другими изделиями серии Averes, включая клеммы, автоматы и блоки питания

Ограничения применения

• Не подходит для высокочастотных сигналов - предназначен только для силовых и управляющих цепей постоянного и переменного тока
• Запрещено использовать в средах с повышенной влажностью без защиты IP - разъем не имеет герметичной защиты
• Не совместим с реле других серий (например, PM4 или немецких аналогов) - только с реле PM5
• Не рекомендован для частых подключений/отключений - винтовые клеммы не рассчитаны на быстрый Push-In режим

Примеры использования

• Автоматизация производства: управление двигателями конвейеров через промежуточные реле
• Системы теплоснабжения: контроль работы насосов и клапанов
• Энергообъекты: распределение сигнала от PLC к исполнительным устройствам
• Аварийные системы: резервирование цепей включения световой сигнализации

Практические советы

• Перед монтажом проверьте, чтобы реле имело маркировку PM5 - другие модели не войдут в этот разъем
• Используйте наконечники для многожильных проводов - это предотвратит обрыв жил при затяжке
• Не перетягивайте винты - усилие должно быть достаточным для фиксации, но не вызывать повреждение клеммы
• При сборке панели оставляйте свободное место вокруг разъема - он нуждается в доступе для замены реле
• Обязательно пометьте провода перед подключением - разъем не имеет цветовой маркировки контактов
