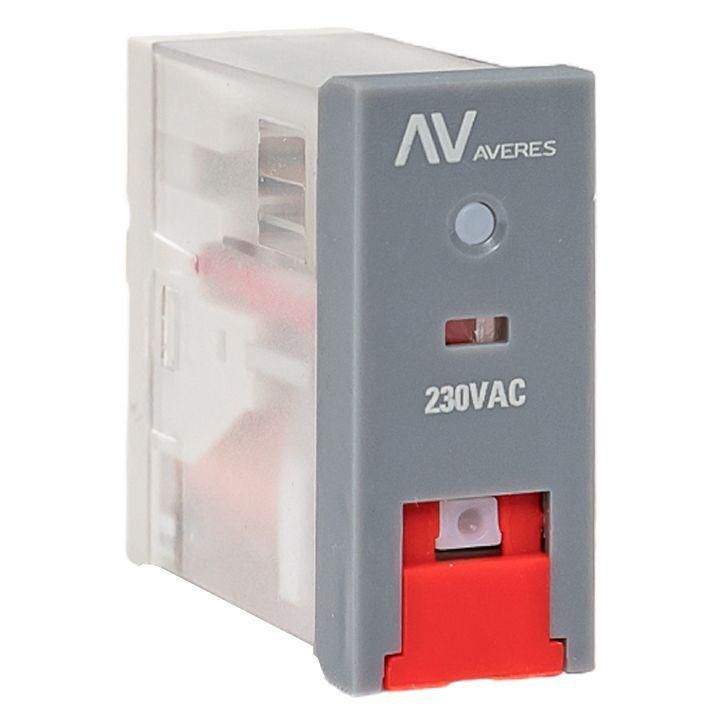

Реле промежуточное с кнопкой и мех. индикацией RPAt 25/1 12А 230В AC AVERES EKF rpat-25-1-230AC

Реле промежуточное с кнопкой и механической индикацией RPAt 25/1 12A 230В AC от EKF - это комбинированное устройство для управления нагрузками в цепях переменного тока, сочетающее функции реле, кнопочного управления и визуальной индикации состояния. Подходит для установки на DIN-рейку в щитах автоматизации, системах контроля и промышленной электронике.

Назначение и область применения

Реле промежуточное RPAt 25/1 12A 230В AC используется для гальванической развязки между слаботочными цепями управления и силовыми цепями. Оно принимает сигнал от контроллера, PLC или другого управляющего устройства и переключает нагрузку до 12 А при напряжении 230 В AC. Кнопка позволяет вручную проверить работу реле, а светодиод показывает текущее состояние - включено или выключено. Применяется в системах управления станками, конвейерами, насосами, освещением и других устройствах, где нужна надёжная и наглядная коммутация.

Технические характеристики

• Номинальный ток: 12 А - способно коммутировать нагрузки до этой величины без перегрева
• Род тока: переменный (AC) - работает только с сетью 230 В AC, не подходит для постоянного тока
• Номинальное напряжение: 230 В - оптимальное питание катушки; допускается небольшой допуск +-10%
• Количество переключающих контактов: 1 пара (1NO) - один нормально разомкнутый контакт
• Тип переключения: моностабильный - возвращается в исходное положение после снятия сигнала
• Подключение: плоский штекерный разъём - совместим с модульными разъёмами RM4/RM5
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Контакты: двойной контакт - повышена надёжность соединения и износостойкость
• Светодиодная индикация: да - яркая подсветка показывает активное состояние реле
• Съёмные клеммы: да - можно легко отсоединить и заменить без демонтажа всего устройства
• Поляризация: свободная - катушка не требует соблюдения полярности при подключении

Совместимость и монтаж

Реле RPAt 25/1 12A 230В AC монтируется на стандартную 35-мм DIN-рейку через модульные разъёмы RM4 или RM5, указанные производителем. Разъём обеспечивает быстрое подключение и отключение без пайки. Штекерные контакты соответствуют типовым размерам, что гарантирует совместимость с большинством серийных щитов. Для монтажа достаточно вставить реле в разъём до щелчка. Съёмные клеммы позволяют менять провода без снятия реле с рейки. Убедитесь, что разъём установлен правильно - неплотное соединение вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP40. Отсутствие защиты от брызг и пыли делает его пригодным только для внутренней установки в закрытые распределительные щиты. Не предназначен для работы во влажных средах, на улице или в местах с высоким уровнем запыления. Максимальная температура окружающей среды - до +40 C, согласно типовой спецификации серии RPA.

Преимущества

• Интегрированная кнопка - возможность ручного тестирования без внешних инструментов
• Яркая LED-индикация - сразу видно, включено ли реле, даже в условиях плохого освещения
• Съёмные клеммы - ускоряют обслуживание и замену проводов
• Гальваническая развязка - предотвращает помехи и пробои между управляемой и управляющей цепями
• Свободная поляризация - не требуется ориентация фазы при подключении катушки

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 230 В AC
• Защита IP40 - нельзя использовать в помещениях с повышенной влажностью, на улице или в пыльных цехах без дополнительной защиты
• Один контакт (1NO) - не имеет нормально замкнутых контактов, поэтому не подходит для схем, требующих аварийного замыкания
• Напряжение катушки фиксировано - нельзя применять с другими напряжениями (например, 24 В DC или 110 В AC)

Примеры использования

• Управление двигателем насоса в системе водоснабжения - сигнал от термостата включает реле, которое замыкает цепь насоса
• Автоматическое освещение в помещении - выход PLC включает реле, которое включает световые люминесцентные лампы
• Контроль работы конвейера - реле получает команду от датчика и включает привод, одновременно загораясь индикатором
• Аварийная сигнализация - кнопка на реле позволяет оператору проверить работоспособность цепи без доступа к контроллеру

Практические советы

• Проверьте посадочный диаметр разъёма RM4/RM5 - он должен точно соответствовать корпусу RPAt 25/1
• Не используйте реле для нагрузок выше 12 А - даже кратковременные перегрузки снижают срок службы контактов
• При использовании в частых циклах включения/выключения учтите механическую долговечность - рекомендовано не более 1 млн операций
• Если реле часто перегревается - проверьте качество контактов в разъёме и плотность посадки на рейке
• Для удобства диагностики - всегда подключайте индикацию так, чтобы она была хорошо заметна с фронтальной стороны щита
