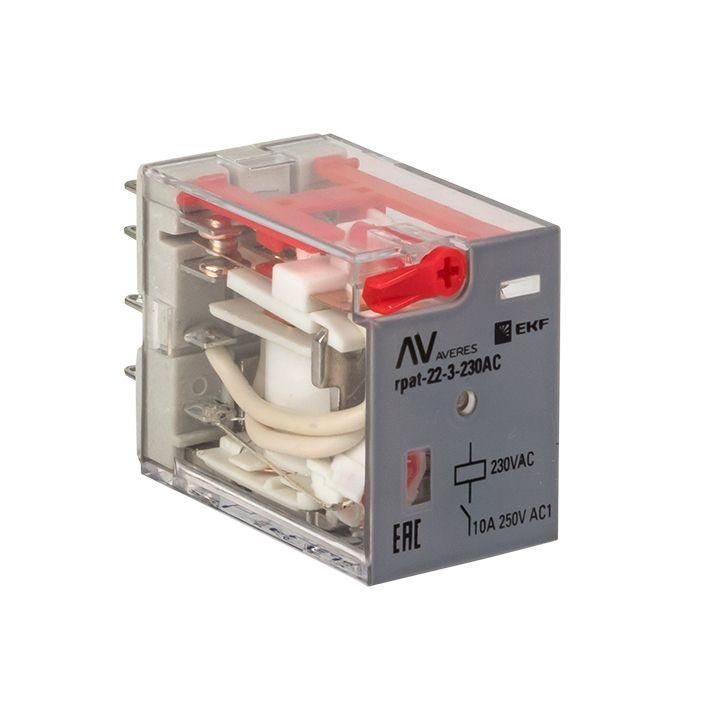

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/3 10A 230В AC AVERES | rpat-22-3-230AC EKF

Реле промежуточное с кнопкой и механической индикацией RPAt 22/3 10A 230В AC от EKF - это комбинированное устройство для управления нагрузками в цепях переменного тока, сочетающее функции реле, кнопочного управления и визуальной индикации состояния. Подходит для установки на DIN-рейку в щитах автоматизации, системах контроля и управления.

Назначение и область применения

Реле промежуточное RPAt 22/3 10A 230В AC используется для гальванической развязки между слаботочными цепями управления и силовыми нагрузками. Его основная задача - передавать управляющие сигналы от контроллеров, терморегуляторов или других устройств к исполнительным механизмам: контакторам, насосам, нагревателям, световым сигнализациям.

Устройство особенно удобно там, где требуется одновременно включить/выключить нагрузку вручную и видеть текущее состояние - например, в пультах управления станков, конвейеров, системах освещения или HVAC. Кнопка позволяет оператору проверить работу системы без доступа к контроллеру.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Тип переключающих контактов: двойной (3 контакта - 1 замыкающий + 2 размыкающих)
• Количество НЗ контактов: 0
• Тип управления: моностабильное (возврат в исходное положение после отпускания кнопки)
• Индикация: светодиодная (LED) - показывает активное состояние реле
• Подключение: плоский штекерный разъем (совместим с разъемами RM4/RM5)
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды
• Полярность: свободная - можно подключать провода любой полярностью
• Съемные клеммы: да - позволяют легко отсоединить реле без демонтажа всей платформы
• Принудительно управляемые контакты: да - контакты физически перемещаются при нажатии кнопки, даже при отключенном питании
• Наличие розетки: да - реле вставляется в базовый разъем, который закреплен на DIN-рейке

Совместимость и монтаж

Реле RPAt 22/3 10A 230В AC совместимо с модульными разъемами серии RM4 и RM5. Устанавливается на стандартную 35-миллиметровую DIN-рейку. Для монтажа:

1. Закрепите разъем RM4/RM5 на рейке.
2. Подключите провода к клеммам разъема: питание - на катушку (L/N), нагрузка - на контакты (COM, NO, NC).
3. Вставьте реле в разъем до характерного щелчка.

Съемные клеммы позволяют вынимать реле для замены или диагностики, не трогая провода. Обязательно используйте разъемы того же типа - несовместимые разъемы могут повредить контакты или вызвать плохой контакт.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса IP40. Защита предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применять во влажных средах, на улице или в местах с брызгами воды. Принудительно управляемые контакты обеспечивают безопасность при обслуживании: даже при отключении питания кнопка физически размыкает цепь.

Преимущества

• Комбинация реле + кнопка + индикация снижает количество отдельных компонентов в щите
• Механическая индикация LED четко показывает состояние - включено/выключено
• Принудительно управляемые контакты позволяют тестировать цепь без подачи питания
• Съемные клеммы ускоряют замену и ремонт
• Плоский штекерный разъем надежно фиксирует соединение и исключает перепутывание проводов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 недостаточно для таких условий
• Напряжение питания строго 230 В AC - нельзя использовать с постоянным током, 12/24/48 В или другими значениями
• Нет нормально замкнутых контактов - нельзя использовать для аварийного отключения по принципу “нормально замкнуто”
• Не рассчитан на высокочастотные переключения - максимальная частота не указана, рекомендуется не более 10–20 включений в минуту

Примеры использования

• Управление двигателем насоса в системе водоснабжения - кнопка на щите позволяет запустить насос вручную, LED показывает, что он работает
• Контроль освещения в помещении с PLC - реле усиливает слабый сигнал от контроллера и включает мощные светильники
• Автоматизация теплового оборудования - реле получает сигнал от термостата и включает нагреватель через свои контакты
• Обслуживание станков - оператор может проверить работоспособность цепи, нажав кнопку, даже когда система выключена

Практические советы

• Проверяйте посадочный диаметр разъема RM4/RM5 перед покупкой - не все аналоги подходят
• При подключении нагрузки выше 8 А лучше использовать внешний контактор - длительная работа на пределе сокращает срок службы
• Не затягивайте клеммы слишком сильно - пластиковые корпуса чувствительны к механическому усилию
• Если индикация не горит при включенном питании - проверьте целостность светодиода и правильность подключения катушки
• Для многократных переключений в промышленных условиях рекомендовано регулярное техническое обслуживание - чистка контактов и проверка механики
