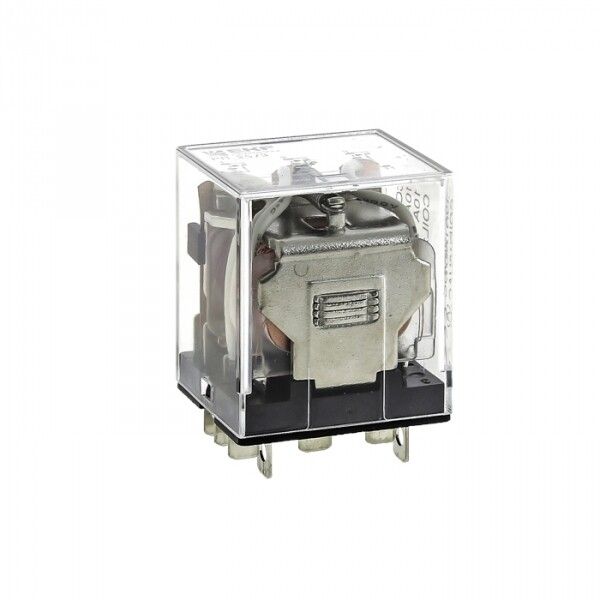

Реле промежуточное РП 25/3 10А 230В АС EKF PROxima | rp-25-3-230

Реле промежуточное РП 25/3 10А 230В АС без розетки - устройство для управления цепями высокой мощности через слаботочные сигналы, применяется в автоматических системах управления. Произведено компанией EKF, артикул rp-25-3-230.

Назначение и область применения

Реле промежуточное РП 25/3 10А 230В АС без розетки используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и нагрузкой - двигателем, светильником, нагревателем. Подходит для сборки щитов автоматики, где требуется изолированное переключение цепей. Применяется в промышленных станках, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 230 В
• Номинальный ток контактов: 10 А
• Частота: 50/60 Гц
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО), всего 3 переключающих контакта (двойной контакт)
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: плоский штекерный разъем
• Съемные клеммы: да - позволяют отключить реле от проводов без демонтажа
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)

Совместимость и монтаж

Реле промежуточное РП 25/3 10А 230В АС без розетки имеет втычной тип монтажа. Устанавливается на стандартную 35-мм DIN-рейку с помощью совместимых модульных разъемов серии РМ-25. Клеммы съемные - удобны при замене или обслуживании: достаточно вынуть реле, а провода остаются на разъеме. Для подключения используйте медные или алюминиевые провода сечением до 2,5 мм2. Обязательно проверьте соответствие типа разъема (РМ-25) - он отличается от разъемов для серии РП-22.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) - стандарту для низковольтного коммутационного оборудования. Защита IP20 обеспечивает безопасность при установке внутри закрытых распределительных щитов. Не предназначено для работы во влажных, пыльных или наружных условиях.

Преимущества

• Съемные клеммы ускоряют замену и снижают риск повреждения проводов
• Штекерный разъем гарантирует надежный контакт без болтовых соединений
• Свободная поляризация упрощает подключение катушки - не требует соблюдения фазировки
• Поддержка алюминиевых и медных проводов - гибкость при использовании существующей проводки
• Совместимость с DIN-рейкой и разъемами РМ-25 - стандартизированный подход для сборки щитов

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Рабочая температура ограничена: ниже 0 C и выше +40 C возможны отказы
• Не предназначено для постоянной работы на предельной нагрузке (10 А) - рекомендуется запас 20–30%
• Не подходит для импульсных нагрузок с высокими пусковыми токами (например, мощные двигатели без плавного пуска)
• Требуется обязательное использование модульного разъема РМ-25 - само реле не имеет клемм для прямого подключения

Примеры использования

• Управление насосом в системе водоснабжения через контроллер
• Переключение режимов освещения в производственных помещениях
• Автоматизация вентиляционных каналов по сигналу от датчиков
• Расширение выходов PLC при недостатке дискретных выходов
• Создание автономных цепей безопасности в станках

Практические советы

• Выбирая реле, убедитесь, что вы используете именно разъем РМ-25 - он совместим только с серией РП-25, а не РП-22
• При подключении проводов затягивайте клеммы усилием, указанным в инструкции - переусиливать нельзя, чтобы не повредить пластиковые зажимы
• Для долгой службы не нагружайте реле более 8 А при длительной работе - даже при номинале 10 А лучше сохранять запас
• Проверяйте напряжение катушки: 230 В AC - не подключайте к 12 В, 24 В или постоянному току
• При замене старого реле - отключите питание, снимите реле с разъема, проверьте целостность контактов на разъеме
