Реле промежуточное РП 22/3 5А 230В АС EKF PROxima | rp-22-3-230

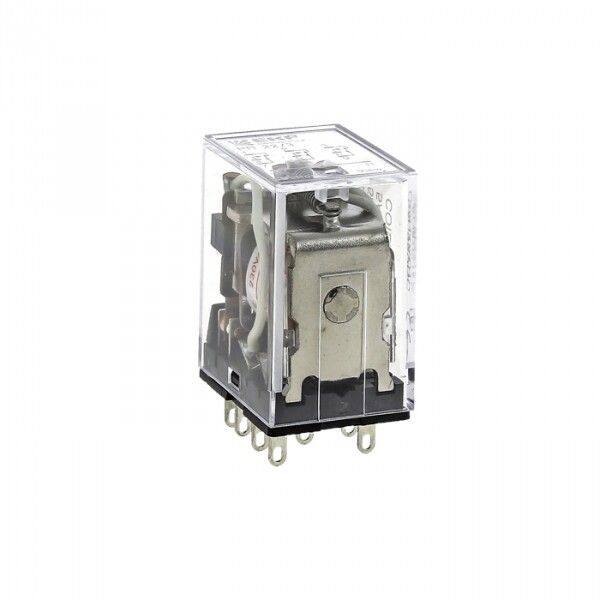

Реле промежуточное РП 22/3 5А 230В АС 3ПК без розетки от EKF предназначено для коммутации слаботочных управляющих сигналов в силовых цепях переменного тока. Это надёжное устройство с плоскими штекерами и съёмными клеммами подходит для установки в распределительных щитах, автоматизированных системах и на панелях управления.

Назначение и область применения

Реле промежуточное РП 22/3 5А 230В АС 3ПК без розетки используется для передачи сигнала между управляющей цепью (например, PLC, кнопкой, датчиком) и нагрузкой повышенной мощности. Благодаря трём переключающим контактам позволяет одновременно управлять несколькими цепями - например, включить три потребителя при одном командном импульсе. Применяется в системах автоматизации: конвейерах, насосных станциях, системах освещения, вентиляции и промышленном оборудовании.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (двойной контакт - 3 НЗ + 3 НО, всего 6 контактов)
• Частота: 50/60 Гц
• Способ монтажа: втычной (вставляется в разъем)
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Максимальное сечение кабеля: 2,5 мм2
• Материал корпуса: пластик
• Диапазон рабочих температур: 0...+40 C
• Климатическое исполнение: УХЛ4 (работает в условиях умеренного и холодного климата, с возможностью влажности до 80%)
• Подключение: плоский штекерный разъем
• Съемные клеммы: да (удобно для замены и обслуживания)
• Поляризация: свободная полюсность (можно включать в сеть без учета фазы и нуля на катушке)

Совместимость и монтаж

Реле промежуточное РП 22/3 5А 230В АС 3ПК без розетки не имеет собственной базы - оно предназначено для установки в модульный разъем РМ-22 (совместимый с DIN-рейкой 35 мм). Без разъема реле можно закрепить на панели с помощью крепёжных отверстий в корпусе. Для монтажа требуется предварительно установить разъем РМ-22, затем вставить в него реле до характерного щелчка. Клеммы снимают для удобства подключения проводов - они фиксируются винтами и легко извлекаются. Подключаемые провода должны иметь сечение не более 2,5 мм2. Обязательно проверьте совпадение типа разъема - реле не работает с разъемами РМ-25.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) - нормативу для низковольтного коммутационного оборудования. Серебросодержащие контакты обеспечивают устойчивую работу при перегрузках и малых токах. Устройство не требует специальных мер безопасности при монтаже, но запрещается использовать вне допустимого температурного диапазона и в средах с высокой влажностью, химической активностью или взрывоопасной пылью.

Преимущества

• Высокая надёжность благодаря серебросодержащим контактам - продлевает срок службы при частых включениях
• Съёмные клеммы позволяют менять реле без демонтажа проводов
• Плоский штекер обеспечивает плотный и долговечный контакт с разъемом
• Малые габариты - экономят место в щите по сравнению со старыми отечественными аналогами
• Свободная полюсность катушки - не нужна правильная полярность подключения
• Возможность крепления как на DIN-рейке (через разъем), так и на панели

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C
• Защита IP20 - нельзя применять во влажных помещениях, на улице или в местах с брызгами воды
• Максимальный ток 5 А - не подходит для прямого управления двигателями, нагревателями свыше 1,1 кВт
• Требуется обязательное использование разъема РМ-22; реле не работает автономно
• Не рекомендовано для цепей постоянного тока - только переменный ток 230 В

Примеры использования

• Управление тремя светильниками через один выход контроллера
• Переключение режимов работы вентиляционной системы
• Интерфейс между PLC и мотор-редуктором
• Автоматизация линии подачи материалов - включение нескольких клапанов одновременно
• Системы сигнализации: управление звонком, лампой и камерой одним сигналом

Практические советы

• Выбирайте разъем РМ-22 точно по типу - он отличается от РМ-25 даже внешне
• При подключении кабелей используйте наконечники для жил 2,5 мм2 - это повысит надёжность контакта
• Проверяйте напряжение катушки перед первым включением - неверное напряжение выведет реле из строя
• Если реле часто переключает индуктивные нагрузки (катушки, трансформаторы), добавьте RC-гашение или варистор
• При использовании на панели - обязательно закрепите реле винтами, чтобы избежать вибраций
• Реле РП 22/3 5А 230В АС 3ПК без розетки от EKF - идеальный вариант для замены устаревших реле в существующих щитах
