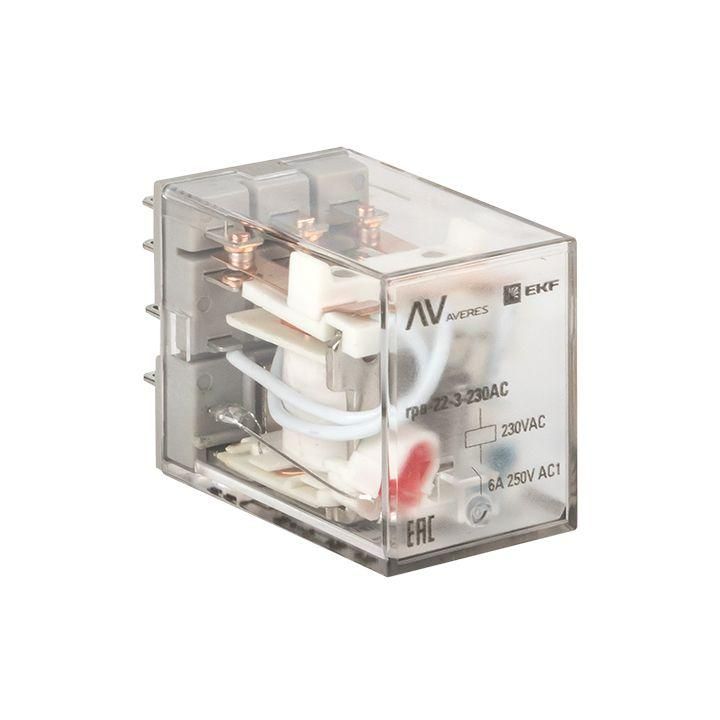

Реле промежуточное RPA 22/3 6A 230В AC EKF AVERES | rpa-22-3-230AC

Реле промежуточное RPA 22/3 6 ампер 230 вольт переменного тока от EKF - устройство для управления нагрузками в системах автоматизации, обеспечивающее гальваническую развязку между слаботочными цепями управления и силовыми цепями. Артикул rpa-22-3-230ac подходит для установки на DIN-рейку и используется там, где требуется надёжное переключение с индикацией состояния.

Назначение и область применения

Реле промежуточное RPA 22/3 6 ампер 230 вольт переменного тока служит для передачи управляющего сигнала от контроллеров, терморегуляторов, таймеров или кнопочных постов к более мощным потребителям - например, моторам, нагревателям, световым сигналам. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой цепи. Применяется в панелях управления станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток контактов: 6 А
• Тип контактов: три пары двойных (3×2) - один нормально замкнутый и один нормально разомкнутый на каждую группу
• Управление: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: плоские штекерные разъёмы (совместимы с модульными разъёмами RM4/RM5)
• Съемные клеммы: да - позволяют легко отключить реле без демонтажа проводов
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Индикация: светодиод показывает наличие напряжения на катушке
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Реле промежуточное RPA 22/3 6 ампер 230 вольт переменного тока совместимо с разъёмами RM4 и RM5 от EKF. Для монтажа просто защёлкивается на стандартную 35-миллиметровую DIN-рейку. Клеммы контактов и катушки выведены на съёмный разъём - при необходимости реле можно извлечь, сохранив все соединения. Убедитесь, что используете именно подходящий разъём: RM4 для однополюсных, RM5 - для многополюсных. Полюсность свободная - можно менять местами входы и выходы контактов без потери функциональности.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса II. IP40 обеспечивает защиту от доступа к токоведущим частям пальцами или инструментами, но не рассчитано на работу во влажной среде или под дождём. Не применять в помещениях с повышенной влажностью, пылевыми или взрывоопасными средами.

Преимущества

• Съёмные клеммы ускоряют обслуживание и замену - не нужно отсоединять провода от панели
• Светодиодная индикация позволяет визуально определить, есть ли питание на катушке, даже при закрытой крышке щита
• Высокая коммутационная способность (6 А) поддерживает управление большинством бытовых и промышленных нагрузок
• Гальваническая развязка снижает риск повреждения PLC и других контроллеров

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 C или выше +60 C - проверьте условия эксплуатации в вашем шкафу
• IP40 не защищает от брызг, пара и пыли - не использовать вне герметичных шкафов
• Нельзя использовать для коммутации постоянного тока - только переменный (AC 230 В)
• Запрещено превышать номинальный ток 6 А - перегрузка вызовет залипание контактов или выход из строя

Примеры использования

• Управление двигателем насоса через PLC: слаботочный сигнал 24 В от контроллера активирует катушку RPA 22/3, которая замыкает цепь 230 В на насос
• Автоматическое включение освещения в цеху по расписанию - реле переключает фазу 230 В при получении сигнала от таймера
• Сигнализация аварии: реле включает звуковой или световой сигнал при срабатывании датчика давления

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230 В +-10% - завышенное напряжение сокращает срок службы катушки
• При использовании нескольких реле на одной рейке соблюдайте минимальный интервал в 5–10 мм для теплоотвода
• Для долговечности контактов не коммутировать индуктивные нагрузки (например, катушки реле) без гашения переходных процессов - рекомендуется RC-цепочка или варистор
• При замене реле rpa-22-3-230ac всегда отключите питание - даже при снятых клеммах возможен остаточный заряд
• Артикул rpa-22-3-230ac имеет аналоги в сериях Averes - при дефиците можно заменить на другое реле той же серии с сохранением разъёма
