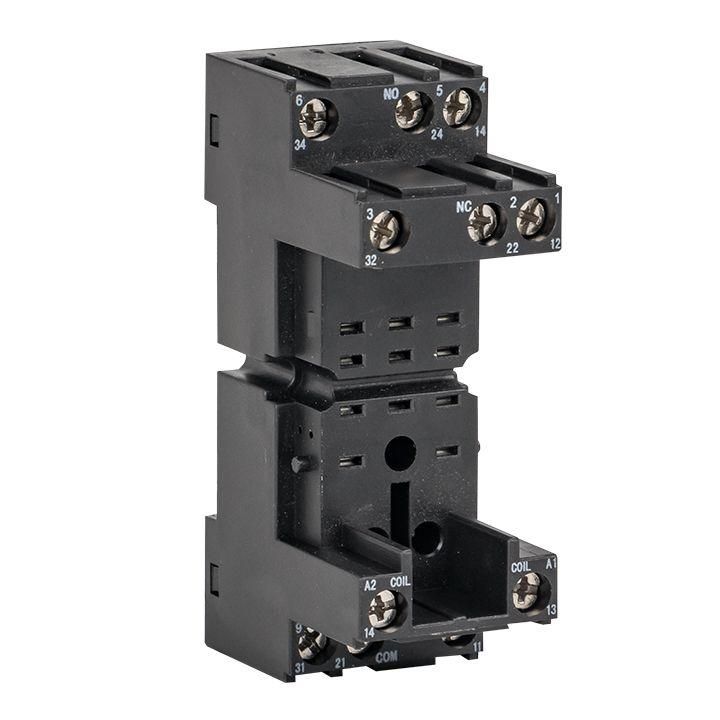

Разъем для реле Averes РМ4 22/3, 14 пинов, 300 В EKF rm4-22-3

Разъем для реле РМ4 22/3 от EKF серии Averes предназначен для быстрого и надежного подключения промежуточных реле типа РП slim к цепям управления. Этот разъем обеспечивает удобный доступ к контактам и катушке реле, упрощает замену и обслуживание оборудования на DIN-рейке.

Назначение и область применения

Разъем для реле РМ4 22/3 используется совместно с промежуточными реле серии РП slim EKF Averes. Он позволяет легко установить и извлечь реле без отключения проводов - достаточно просто защелкнуть или вытащить устройство. Подходит для сборки распределительных щитов, автоматических систем управления, промышленных станков, конвейеров и других объектов, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество контактов: 11 - обеспечивают подключение катушки и всех переключающих цепей реле
• Способ монтажа: фиксация на DIN-рейке 35 мм - совместим с стандартной монтажной системой
• Тип подключения: винтовые зажимы - позволяют надежно закрепить медные и алюминиевые провода
• Количество нормально открытых (НО) контактов: 0 - разъем не имеет собственных контактов, передает сигналы от реле
• Совместим с реле серии РП slim EKF Averes - проверенная совместимость по габаритам и расположению контактов

Совместимость и монтаж

Разъем для реле РМ4 22/3 совместим исключительно с реле серии РП slim EKF Averes. Установка происходит путём защелкивания на DIN-рейке - никаких дополнительных креплений не требует. Для подключения используйте провода сечением, соответствующим допустимому току реле (до 10 А). Винтовые зажимы рассчитаны на медные и алюминиевые жилы - предварительно зачистите провода и плотно затяните клеммы, чтобы избежать нагрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Произведено в соответствии с технологическими стандартами EKF для работы в условиях промышленной автоматизации. Не предназначено для использования во взрывоопасных средах или вне температурного диапазона, указанного для реле РП slim.

Преимущества

• Ускоряет замену реле - не нужно отсоединять провода каждый раз
• Обеспечивает четкую и безопасную коммутацию благодаря точному соответствию контактов
• Стандартная форма и крепление на DIN-рейке - легко интегрируется в существующие шкафы
• Поддерживает работу с алюминием и медью - повышает гибкость при монтаже

Ограничения применения

• Не совместим с другими типами реле - даже аналогичными от других производителей
• Не предназначен для высокочастотных импульсных нагрузок - работает только с постоянным и переменным током до 10 А
• Не защищен от внешних воздействий - применяется внутри закрытых щитов, не для уличной установки
• Не поддерживает быстроразъёмные соединения - все контакты требуют ручного затягивания винтов

Примеры использования

• Автоматизация производства: управление двигателями на конвейере через реле РП slim с разъемом РМ4 22/3
• Системы освещения: включение/выключение света по таймеру с использованием промежуточного реле
• Щитовые решения: сборка распределительных щитов с возможностью быстрой замены реле при аварии

Практические советы

• Перед установкой убедитесь, что реле РП slim полностью совпадает по номеру модели - разъем РМ4 22/3 не подойдёт к другим версиям
• Затягивайте винты равномерно, не переусердствуйте - можно повредить пластиковую основу
• При работе с алюминиевыми проводами используйте специальные контактные пасты для предотвращения окисления
• При замене реле всегда отключайте питание - хотя разъем позволяет менять устройство без отключения всей цепи, напряжение на контактах остаётся
• Храните запасные разъемы РМ4 22/3 - они часто выходят из строя при многократных вставках/извлечениях, особенно при некорректной установке
