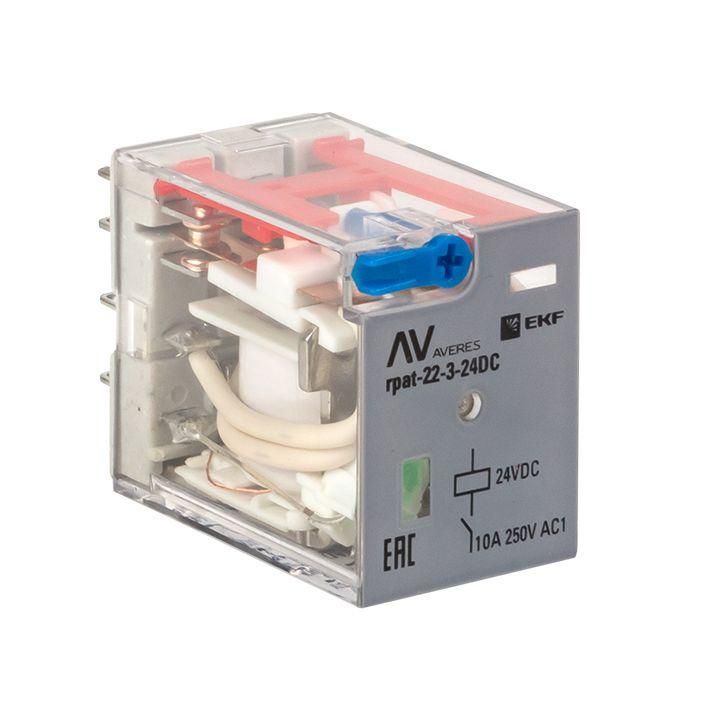

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/3 10A 24В DC EKF AVERES | rpat-22-3-24DC

Реле промежуточное с кнопкой и механической индикацией RPAt 22/3 10А 24В DC от EKF - это комбинированное устройство для управления слаботочными цепями с визуальной индикацией состояния и удобным ручным управлением. Подходит для установки на DIN-рейку в щитах автоматизации, где требуется надежная гальваническая развязка и контроль сигнала.

Назначение и область применения

Реле промежуточное RPAt 22/3 10А 24В DC используется для передачи управляющих сигналов между слаботочными цепями (например, PLC, датчиками, кнопками) и силовыми нагрузками. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Кнопка позволяет вручную проверить работу реле без подачи сигнала с контроллера. Индикация светодиодом показывает текущее состояние - включено/выключено. Применяется в системах автоматизации: станках, конвейерах, системах вентиляции, пожарной безопасности.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение питания: 24 В DC
• Номинальный ток контактов: 10 А
• Количество контактов: 3 (два нормально открытых + один общий)
• Тип контактов: принудительно управляемые, двойной контакт (2NO+1COM)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиодная - горит при включенном состоянии
• Подключение: плоский штекерный разъем
• Клеммы: съемные - позволяют легко заменить реле без перепайки проводов
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, не защищено от воды
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Комплектация: в комплекте розетка для быстрой установки на DIN-рейку

Совместимость и монтаж

Реле RPAt 22/3 10А 24В DC устанавливается на стандартную 35-миллиметровую DIN-рейку с использованием входящего в комплект штекерного разъема. Для фиксации достаточно вставить реле в розетку до щелчка. Разъем совместим с сериями RM4 и RM5, указанными производителем. Установка не требует инструментов - достаточно вставить и повернуть. Отсоединение также происходит одним движением: потяните за язычок и вытащите. Обязательно используйте только родную розетку из комплекта - другие разъемы могут не обеспечивать надежный контакт.

Безопасность и стандарты

Реле соответствует требованиям к устройствам управления низковольтных цепей. Степень защиты IP40 допускает использование внутри закрытых распределительных щитов, но не рекомендует применение во влажных средах или на открытом воздухе. Максимальное рабочее напряжение контактов - 250 В AC / 30 В DC, что соответствует классу IEC 60947-5-1. Перегрузка выше 10 А недопустима - возможен оплавление контактов.

Преимущества

• Встроенная кнопка позволяет тестировать цепь без внешнего сигнала - снижает время диагностики
• Светодиодная индикация четко показывает состояние реле даже при плохом освещении
• Съемные клеммы ускоряют замену устройства - не нужно отпаивать провода
• Свободная полярность упрощает монтаж - не важно, куда подключать “+” и “–” на катушке
• Компактный форм-фактор и стандартизованный разъем обеспечивают совместимость с большинством современных щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или брызг - IP40 не обеспечивает защиту от жидкости
• Не подходит для частого ручного нажатия кнопки - механизм не рассчитан на частые операции, как у кнопочного выключателя
• Работает только с постоянным током 24 В - нельзя использовать с переменным током
• Максимальный ток 10 А - не годится для прямого управления мощными двигателями или нагревателями >2,5 кВт
• Не имеет функции задержки времени - только немедленное переключение

Примеры использования

• Управление пневматическими клапанами через PLC - реле усиливает слабый сигнал с платы и включает клапан
• Переключение световой сигнализации при аварии - кнопка позволяет проверить работоспособность лампы без запуска системы
• Контроль состояния насоса в системе водоснабжения - индикация показывает, получил ли насос команду на включение
• Автоматизация теплиц - реле включает обогрев при достижении температурного порога

Практические советы

• Проверьте соответствие напряжения катушки - 24 В DC. Подача 12 В или 48 В приведёт к отказу или повреждению
• При подключении нагрузки соблюдайте максимальный ток 10 А - для больших токов используйте магнитный пускатель
• Не используйте реле вне щита - IP40 не защищает от влаги и пыли
• При замене всегда отключайте питание - хотя контакты безопасны, катушка остаётся под напряжением
• Если индикация не работает - проверьте целостность светодиода и правильность подключения катушки
• Для долговечности не нажимайте кнопку чаще 10 раз в минуту - она служит для диагностики, а не для регулярного управления
