Реле промежуточное OptiRel G RP55-33-24D-10-CO| 281091 | КЭАЗ

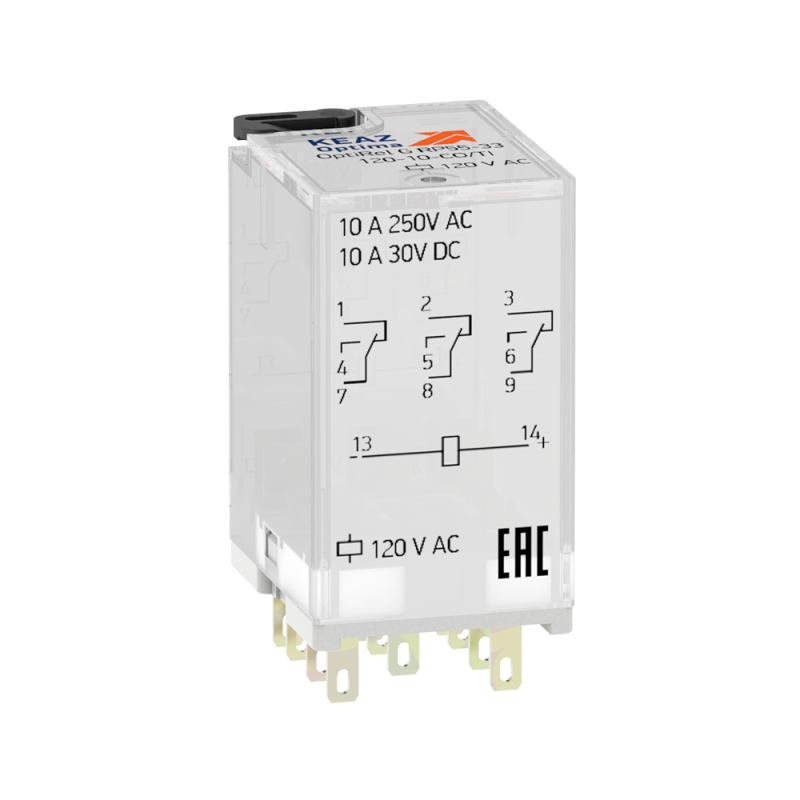

Реле промежуточное RP55-33-24D-10-CO от КЭАЗ - это втычное устройство для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации, особенно там, где требуется гальваническая развязка между управлением и нагрузкой. Артикул 281091 соответствует модели из серии OptiRel G, совместимой с розетками RR94.

Назначение и область применения

Реле промежуточное RP55-33-24D-10-CO используется для передачи сигнала управления от контроллеров, датчиков или кнопок к более мощным потребителям - например, магнитным пускателям, световым сигнализаторам или маломощным двигателям. Благодаря гальванической развязке защищает чувствительную электронику от помех и высоких напряжений в силовой цепи. Подходит для промышленных автоматизированных систем: станков, конвейеров, линий упаковки, систем вентиляции.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3 нормально разомкнутых - NO)
• Тип управления: моностабильное (при снятии напряжения контакты возвращаются в исходное состояние)
• Поляризация: определённая - важно соблюдать правильную полярность подключения (+ и −)
• Способ подключения: винтовые зажимы для проводов
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки в закрытый корпус или щит
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуге и окислению

Совместимость и монтаж

Реле промежуточное RP55-33-24D-10-CO - втычного типа. Для монтажа необходимо использовать розетку RR94, которая крепится на DIN-рейку. Само реле вставляется в розетку, после чего подключаются провода через винтовые зажимы на розетке. Установка не требует пайки или сверления. Для надёжной фиксации реле в розетке рекомендуется использовать отдельный фиксатор - он предотвращает случайное выскальзывание при вибрации. Без розетки RR94 реле невозможно смонтировать.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Отсутствие степени защиты IP (IP00) означает, что реле нельзя устанавливать в открытых или влажных средах. Обязательно использование в герметичном шкафу или распределительном щите. Материалы контактов AgNi обеспечивают безопасную работу при коммутации индуктивных нагрузок без значительного износа.

Преимущества

• Высокая надёжность благодаря качественным контактам AgNi - долгий срок службы даже при частых включениях
• Гальваническая развязка между управляющей и силовой цепью снижает риск повреждения контроллеров
• Широкая совместимость с другими изделиями серии OptiRel G - легко заменить или расширить систему
• Простота замены: при выходе из строя достаточно вынуть реле и вставить новое - без перепайки проводов
• Поддерживает нагрузки до 10 А - достаточная мощность для большинства промышленных задач

Ограничения применения

• Не предназначено для установки вне электрических шкафов - IP00 не защищает ни от пыли, ни от влаги
• Требуется обязательное использование розетки RR94 - без неё реле не работает
• Чувствительно к обратной полярности: неверное подключение + и − может повредить катушку
• Не имеет встроенной индикации состояния - для контроля работы нужен внешний модуль
• Не подходит для коммутации емкостных или очень высоких импульсных нагрузок без дополнительной защиты

Примеры использования

• Управление магнитным пускателем от PLC с напряжением 24 В DC
• Переключение светового индикатора на станке по команде с панели управления
• Коммутирующая роль в системе аварийной остановки - размыкание цепи питания насоса
• Распределение одного управляющего сигнала на три отдельных устройства (например, клапана, нагреватели, вентиляторы)

Практические советы

• Выбирая реле, проверьте соответствие напряжения катушки (24 В DC) вашему управляющему контуру - не подключайте переменный ток!
• При подключении проводов к розетке RR94 затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактные площадки
• Для систем с частыми включениями (более 1000 раз в час) убедитесь, что нагрузка не превышает 10 А - перегрузка сокращает срок службы контактов
• Если в системе есть импульсные помехи (частотные преобразователи, сварочные аппараты), установите дополнительный модуль защиты от перенапряжения
• Запасной экземпляр RP55-33-24D-10-CO лучше хранить вместе с розеткой RR94 и фиксатором - так замена будет быстрой
