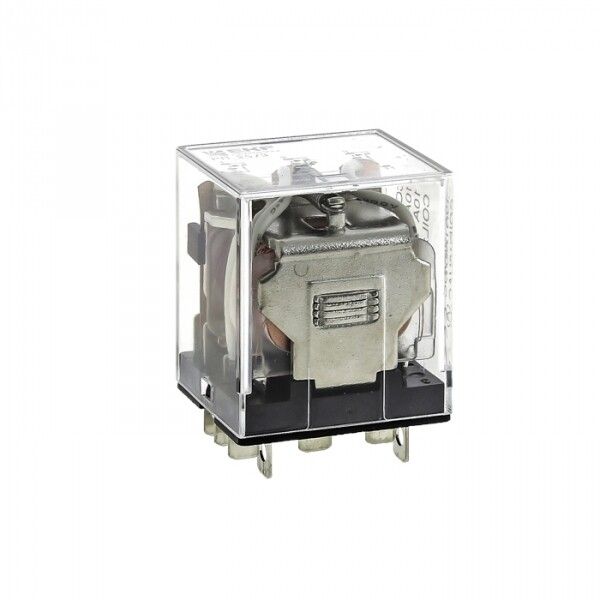

Реле промежуточное РП 25/3 10А 24В DС EKF PROxima | rp-25-3-24-DC

Реле промежуточное РП 25/3 10А 24В постоянного тока от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерами и возможностью установки на DIN-рейку, идеально подходит для сборки щитов и распределительных устройств.

Назначение и область применения

Реле промежуточное РП 25/3 10А 24В постоянного тока используется для передачи сигнала между слаботочными цепями управления и силовыми цепями нагрузки. Его применяют в системах автоматизации: управление двигателями, световой сигнализацией, клапанами, конвейерами и другим оборудованием с питанием до 10 А. Подходит для работы в промышленных щитах, станках, линиях производства и объектах ЖКХ.

Технические характеристики

• Номинальный ток контактов: 10 А - позволяет коммутировать нагрузки до 240 Вт при напряжении 24 В постоянного тока;
• Напряжение катушки управления: 24 В постоянного тока - совместимо со стандартными контроллерами и источниками питания промышленного уровня;
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) + 1 общий - обеспечивает гибкую логику управления;
• Тип управления: моностабильное - реле остается в активном состоянии только при наличии напряжения на катушке;
• Поляризация: свободная полюсность - можно подключать катушку без учета полярности (+/-);
• Степень защиты IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли; подходит только для внутреннего монтажа в закрытых щитах;
• Максимальное сечение кабеля: 2,5 мм2 - соответствует требованиям для проводов в цепях до 10 А;
• Климатическое исполнение УХЛ4 - работает при температуре от 0 до +40 C, устойчиво к повышенной влажности и колебаниям температуры в помещениях;
• Материал корпуса: пластик - легкий, изолирующий, не требует заземления;
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - гарантирует соответствие европейским требованиям безопасности и надежности.

Совместимость и монтаж

Реле промежуточное РП 25/3 10А 24В постоянного тока имеет втычной способ монтажа через плоский штекерный разъем. Для удобства установки рекомендуется использовать модульные разъемы серии РМ-25, которые позволяют фиксировать реле на DIN-рейке шириной 35 мм. Клеммы съемные - легко заменить или обслуживать без демонтажа всего устройства. Также возможно крепление на монтажную панель с помощью болтов (при использовании разъема РМ-25). Подключение осуществляется путем вставки реле в разъем - никаких инструментов не требуется.

Безопасность и стандарты

Реле промежуточное РП 25/3 10А 24В постоянного тока соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), что подтверждает безопасность при работе в промышленных условиях. Серебросодержащие контакты снижают риск сваривания и повышают долговечность. Отсутствие необходимости в заземлении корпуса упрощает монтаж. Однако использование вне закрытых щитов запрещено из-за низкой степени защиты IP20.

Преимущества

• Высокая коммутационная способность - 10 А позволяет работать с большинством типичных нагрузок без дополнительных контакторов;
• Серебросодержащие контакты - продлевают срок службы и обеспечивают стабильную работу даже при частых включениях;
• Компактные габариты - меньше места занимает в щите по сравнению с аналогами;
• Съемные клеммы - упрощают диагностику и замену без отсоединения всей проводки;
• Поддержка двух режимов монтажа - на DIN-рейке или на панели - универсальное решение для разных проектов;
• Не зависит от полярности - не нужно следить за правильностью подключения катушки.

Ограничения применения

• Не допускается применение во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и мелкой пыли;
• Рабочий температурный диапазон ограничен: ниже 0 C и выше +40 C - возможны отказы или снижение срока службы;
• Не предназначен для коммутации высоких импульсных токов или емкостных нагрузок - только резистивные и индуктивные нагрузки до 10 А;
• Требуется обязательное использование модульного разъема РМ-25 для крепления на DIN-рейку - само реле не имеет крепежных элементов.

Примеры использования

• Управление пневматическими клапанами в автоматических линиях;
• Переключение освещения в производственных помещениях по сигналу от PLC;
• Интерфейс между контроллером 24 В DC и двигателем переменного тока через контактор;
• Сигнализация аварийных состояний в системах кондиционирования;
• Автоматизация лифтов, конвейеров, насосных станций.

Практические советы

• Выбирая реле промежуточное РП 25/3 10А 24В постоянного тока, проверьте, чтобы напряжение катушки точно соответствовало вашему источнику управления - отклонение более +-10 % может вызвать некорректную работу;
• Для длительной работы используйте только разъемы РМ-25 - они обеспечивают надежный контакт и предотвращают перегрев;
• При подключении кабелей не затягивайте клеммы слишком сильно - максимальное сечение 2,5 мм2, переусилие может повредить контакт;
• Если вы используете реле в цепях с индуктивной нагрузкой (например, катушки реле или соленоиды), добавьте дифференциальный диод параллельно нагрузке для защиты контактов от скачков напряжения;
• Не устанавливайте реле рядом с источниками тепла - нагрев снижает срок службы электроники и контактов.
