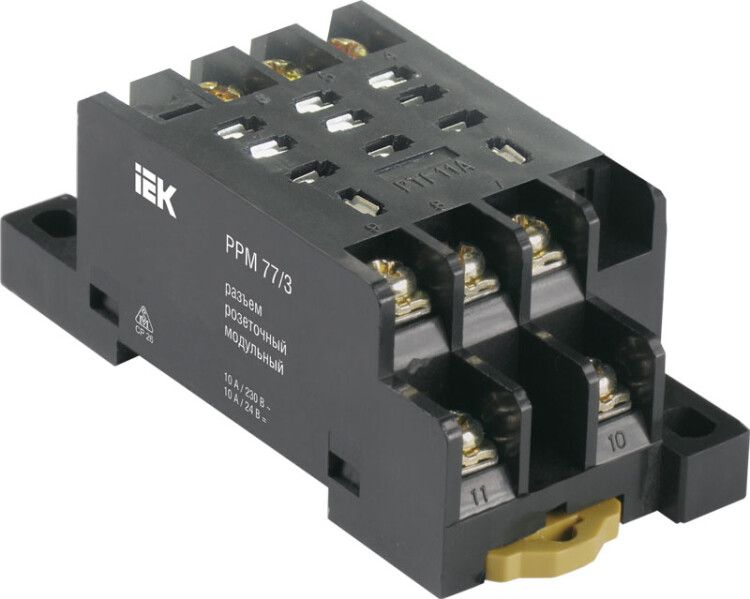

Разъем модульный РРМ77/3(PTF11A) для РЭК77/3(LY3) IEK RRP10D-RRM-3

Разъем модульный РРМ77/3(PTF11A) для РЭК77/3(LY3) - это компонент системы быстрого подключения промежуточного реле РЭК77/3(LY3) на DIN-рейке. Он обеспечивает надежный и удобный доступ к контактам реле без необходимости прямой проводки, что особенно важно в автоматизированных системах управления.

Назначение и область применения

Разъем модульный РРМ77/3(PTF11A) предназначен исключительно для установки и подключения промежуточного реле РЭК77/3(LY3). Он служит переходным элементом между реле и внешней проводкой: все силовые и управляющие цепи подключаются к разъему, а само реле просто вставляется в него. Это позволяет заменить реле за несколько секунд без демонтажа проводов - идеально для сервисного обслуживания и быстрой диагностики.

Область применения: промышленная автоматика, панели управления, системы контроля технологических процессов, оборудование с частыми операциями включения/выключения - станки, конвейеры, насосные станции, системы освещения.

Технические характеристики

• Количество контактов: 11 - обеспечивают подключение катушки и всех переключающих контактов реле
• Номинальное напряжение: 230 В - совместим с сетями переменного и постоянного тока
• Номинальный ток: 10 А - допустимый ток через контакты разъема
• Тип напряжения управления: AC/DC - работает с любым типом управляющего сигнала
• Сечение провода: 0,75–2,5 мм2 - подходят стандартные медные жилы
• Способ монтажа: на DIN-рейку 35 мм - совместим с любой стандартной рейкой
• Тип подключения: винтовые зажимы - надежное механическое соединение, не требует специальных инструментов
• Частота: 50/60 Гц - подходит для сетей России и Европы
• Диапазон рабочих температур: от -45 до +40 C - выдерживает суровые условия хранения и эксплуатации
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У2.1 - рассчитан на умеренный климат с возможностью работы в закрытых помещениях
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частых подключениях/отключениях
• Соответствие стандарту: ГОСТ Р 50030.5.1 - соответствует требованиям к аппаратам управления
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Разъем РРМ77/3(PTF11A) совместим **только** с реле серии РЭК77/3(LY3) и РЭК78. Нельзя использовать с другими моделями, даже если они кажутся внешне похожими.

Монтаж выполняется в три шага:

1. Закрепите разъем на DIN-рейке 35 мм - он фиксируется защелкой, как обычный модуль
2. Подключите провода к винтовым зажимам: входы управления - к контактам катушки, выходы - к контактам переключения
3. Вставьте реле РЭК77/3(LY3) в разъем до щелчка - контакты автоматически соединятся

Не затягивайте винты слишком сильно - это повредит пластиковую основу. Для отключения достаточно потянуть реле на себя - никаких инструментов не требуется.

Безопасность и стандарты

Разъем выполнен в соответствии с ГОСТ Р 50030.5.1, который регламентирует безопасность устройств управления. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды, пыли или агрессивных сред. Поэтому применять его можно только внутри распределительных шкафов, где соблюдена герметичность корпуса.

Преимущества

• Быстрая замена реле - не нужно отсоединять провода каждый раз
• Уменьшение времени простоя при ремонте
• Минимальный риск ошибки при подключении - контакты уже правильно распределены
• Высокая надежность винтовых зажимов - не требуют периодической подтяжки
• Совместимость с серебросодержащими контактами реле - снижают нагрев и окисление

Ограничения применения

• Не используется вне закрытых шкафов - IP20 не защищает от влаги и пыли
• Не подходит для высокочастотных импульсных нагрузок - только для классического коммутирования
• Не совместим с реле других серий - даже если они имеют аналогичную маркировку
• Не рекомендован для установки в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Автоматизация производства: реле РЭК77/3(LY3) в разъеме РРМ77/3 управляет пневматическими клапанами
• Системы теплоснабжения: переключение режимов работы насосов
• Освещение: управление группами светильников по таймеру
• Лифтовые системы: сигналы остановки и вызова

Практические советы

• Выбирая разъем, всегда проверяйте соответствие модели реле - РРМ77/3(PTF11A) работает **только** с РЭК77/3(LY3)
• При подключении используйте провода сечением 0,75–2,5 мм2 - более толстые не войдут в зажим, более тонкие могут выпасть
• Перед первым запуском проверьте плотность затяжки винтов - слегка покачайте провод, чтобы убедиться в надежном контакте
• При замене реле - отключите питание! Разъем не имеет встроенной защиты от включения под нагрузкой
• Храните резервные разъемы в сухом месте - хотя они не боятся пыли, длительное воздействие влаги может повредить металлические контакты
