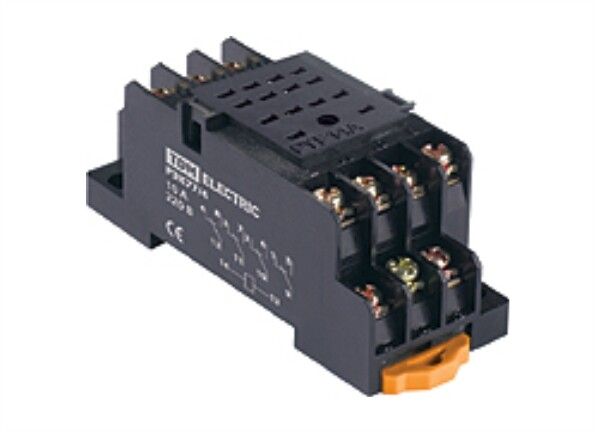

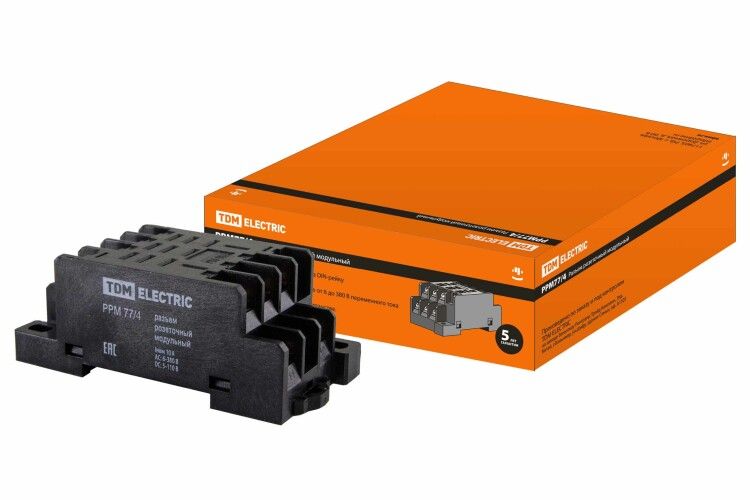

Разъем РРМ77/4 для РЭК77/4 модульный | SQ0701-0006 TDM

Разъем РРМ77/4 для РЭК77/4 модульный от TDM ELECTRIC (артикул sq0701-0006) предназначен для установки на DIN-рейку и обеспечивает надежное подключение управляющих сигналов к реле РЭК77/4. Этот модульный разъем используется в системах автоматизации, где требуется частая коммутация слаботочных цепей.

Назначение и область применения

Разъем РРМ77/4 для РЭК77/4 модульный служит для быстрого и безопасного подключения реле РЭК77/4 к внешним проводам. Он применяется там, где нужна частая замена или обслуживание реле - например, в системах управления освещением, вентиляцией, насосами и отоплением. Разъем позволяет менять реле без перепайки или переподключения проводов, снижая время ремонта и минимизируя риск ошибок при подключении.

Технические характеристики

• Количество контактов: 14 штырьков - соответствует стандартному расположению выводов реле РЭК77/4
• Номинальный рабочий ток: 10 А при AC-1 - поддерживает управление нагрузками до 10 ампер
• Рабочее напряжение: 230 В - оптимизирован для сетей переменного тока 230 В
• Способ монтажа: фиксация на DIN-рейке 35 мм с Ω-профилем - совместим с промышленными щитами
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Модульное исполнение: да - занимает один модуль, легко интегрируется в компактные распределительные устройства

Совместимость и монтаж

Разъем РРМ77/4 для РЭК77/4 модульный совместим исключительно с реле серии РЭК77/4 от TDM ELECTRIC. Установка происходит просто: разъем защелкивается на DIN-рейке, после чего реле РЭК77/4 вставляется сверху. Подключение проводов выполняется через винтовые клеммы - достаточно оголить жилы на 8–10 мм и затянуть винты усилием 0,2–0,3 Нм. Не используйте силовые кабели с сечением менее 0,5 мм2 - возможен плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления маломощными нагрузками. Применение серебросодержащих контактов в реле РЭК77/4 повышает износостойкость при частых коммутациях, что продлевает срок службы всей системы. Однако сам разъем не имеет защиты от брызг или пыли - не устанавливайте его в условиях повышенной запыленности или влажности без дополнительного корпуса.

Преимущества

• Замена реле без демонтажа проводов - экономит время при сервисном обслуживании
• Стандартная модульная форма - легко встраивается в существующие щиты
• Высокая плотность размещения - благодаря компактным габаритам можно разместить больше устройств на одной рейке
• Поддержка тока до 10 А - выше, чем у аналогов типа РП-21, что расширяет возможности применения

Ограничения применения

• Не предназначено для работы с постоянным током выше 230 В - допускается только переменный ток
• Не подходит для установки вне закрытых щитов - отсутствует степень защиты IP
• Совместим только с реле РЭК77/4; другие модели реле не подходят
• Не рекомендуется для цепей с импульсными нагрузками выше 10 А - возможен отказ контактов

Примеры использования

• Автоматизация систем отопления: управление насосами циркуляции через терморегуляторы
• Освещение помещений: включение света по расписанию или датчику движения
• Вентиляция: включение вытяжных вентиляторов при достижении порога влажности
• Промышленные контроллеры: интерфейс между PLC и исполнительными механизмами

Практические советы

• Перед установкой проверьте соответствие номера реле - только РЭК77/4 подходит к этому разъему
• При подключении проводов не перетягивайте винты - это может повредить пластиковую основу разъема
• Если система работает в условиях вибраций, дополнительно зафиксируйте разъем клеевой лентой или хомутом
• Для удобства диагностики выбирайте реле РЭК77/4 с индикацией - она показывает наличие питания на катушке даже при отключенном разъеме
• Не используйте этот разъем для подключения силовых линий - он рассчитан только на управляющие сигналы
