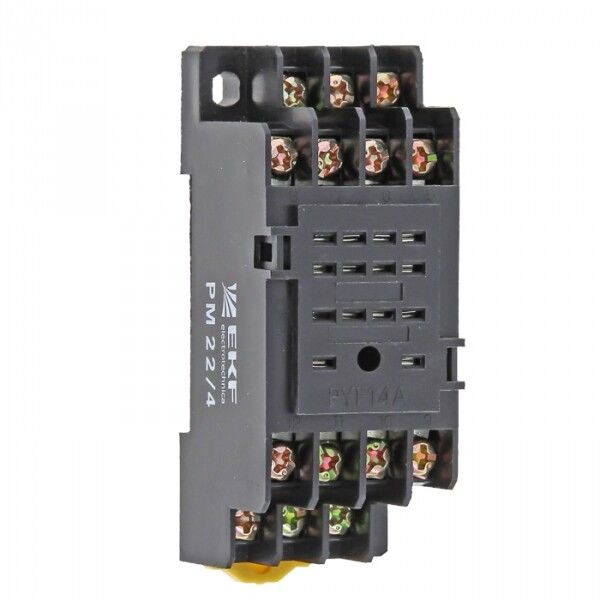

Разъем модульный РМ 22/4 PROxima 10А 300В 4 контакта EKF rm-22-4

Разъем модульный РМ 22/4 для РП22/4 от EKF предназначен для быстрого подключения и замены промежуточных реле серии РП-22 на DIN-рейке. Этот элемент обеспечивает надежный контакт между реле и силовой цепью, упрощая обслуживание и снижает время простоев при замене.

Назначение и область применения

Разъем модульный РМ 22/4 для РП22/4 используется исключительно совместно с реле серии РП-22 от EKF. Он служит переходником между реле и проводами, позволяя легко извлекать и менять реле без демонтажа проводки. Подходит для установки в распределительных щитах, автоматизированных системах управления, станках и конвейерах, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество переключающих контактов: 4 - позволяет коммутировать четыре отдельных цепи;
• Общее количество контактов: 14 - включают контакты катушки, входов/выходов и заземление;
• Номинальный ток: 10 А - поддерживает нагрузки до 10 ампер в каждой цепи;
• Тип подключения: винтовой - надежное фиксирование проводов без пайки;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность в закрытых помещениях;
• Материал корпуса: пластик - легкий, электроизолирующий, устойчивый к механическому воздействию;
• Способ монтажа: на DIN-рейку 35 мм - стандартная система крепления для промышленных шкафов;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствует требованиям к коммутационному оборудованию в РФ.

Совместимость и монтаж

Разъем модульный РМ 22/4 для РП22/4 совместим только с реле РП-22 от EKF. Не подходит для других серий, включая РП-25 или аналоги сторонних производителей. Для установки достаточно защелкнуть разъем на DIN-рейке 35 мм - он имеет стандартную форму и фиксаторы. После монтажа вставьте реле РП-22 сверху; контакты автоматически соединятся с зажимами разъема. Провода подключаются к винтовым клеммам снизу - затягивать следует усилием 0,2–0,3 Нм, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.1-92, что гарантирует соответствие требованиям безопасности для оборудования низкого напряжения. Контакты выполнены с применением серебросодержащего сплава - снижают риск нагрева и окисления при высоких токах. Однако степень защиты IP20 не допускает использование в условиях сырости, пыли или открытых площадках - применяйте только внутри закрытых щитов.

Преимущества

• Ускоряет замену реле - не требует отсоединения всех проводов;
• Снижает риск ошибок при подключении - контакты уже правильно расположены;
• Поддерживает ток до 10 А - достаточен для большинства задач управления;
• Экономит место - компактная форма занимает меньше места, чем старые модели;
• Серебряные контакты - продлевают срок службы реле и обеспечивают стабильную передачу сигнала.

Ограничения применения

• Не использовать вне помещений - IP20 не защищает от влаги и пыли;
• Запрещено применять при температуре ниже 0 C или выше +40 C - возможна потеря герметичности и деформация пластика;
• Совместим только с реле РП-22 - не подходит для РП-25, Schneider, ABB или других брендов;
• Не предназначается для работы с переменным током выше 250 В - проверяйте напряжение в цепи перед подключением.

Примеры использования

• Автоматизация производства: управление двигателями конвейеров через реле РП-22 с разъемом РМ 22/4;
• Щиты управления насосами и вентиляцией - удобство замены при отказе реле;
• Системы освещения в административных зданиях - частая регулировка режимов работы;
• Аппараты контроля технологических процессов - где важна скорость ремонта и минимизация простоев.

Практические советы

• Перед установкой проверьте, что реле РП-22 точно соответствует типу РМ 22/4 - отличия в форме контактов недопустимы;
• При подключении проводов используйте жилы сечением 0,5–2,5 мм2 - более толстые могут не войти в клеммы;
• Не затягивайте винты слишком сильно - это треснет пластиковый корпус;
• При замене реле всегда выключайте питание - даже при отключенном устройстве на разъеме может остаться потенциал;
• Храните запасные разъемы РМ 22/4 для РП22/4 - они часто выходят из строя раньше самих реле из-за частых операций вставки/извлечения.
