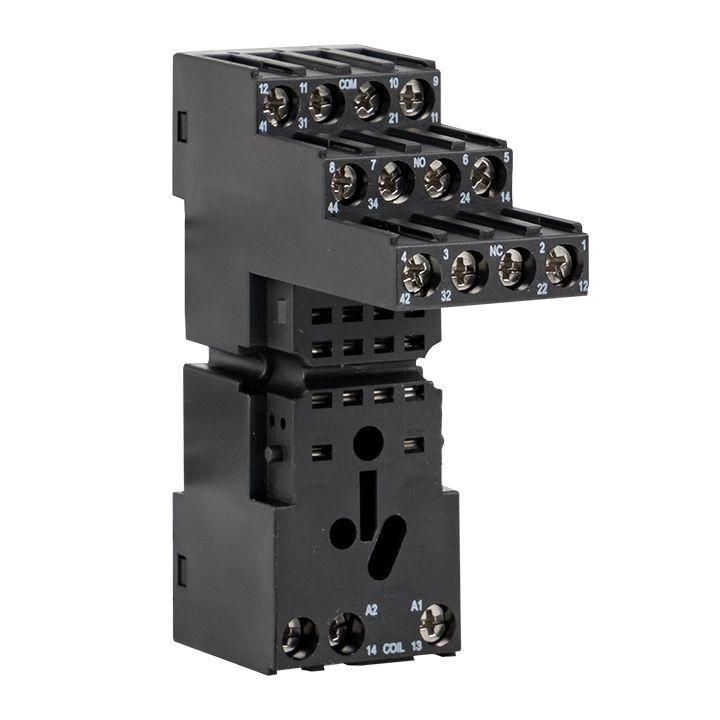

Разъем для реле Averes РМ5 22/4, 14 контактов, 300 В EKF rm5-22-4

Разъем для реле РМ5 22/4 от EKF серии Averes предназначен для быстрого подключения и замены промежуточного реле на DIN-рейке. Этот разъем обеспечивает надежный контакт между реле и силовой цепью, снижает время обслуживания и исключает необходимость перепайки проводов.

Назначение и область применения

Разъем для реле РМ5 22/4 используется совместно с промежуточными реле серии РП slim EKF Averes. Он позволяет легко установить или заменить реле без отключения всей системы - достаточно вытащить реле из разъема и вставить новое. Подходит для автоматических систем управления, где требуется частая диагностика или замена элементов: промышленные контроллеры, панели управления, системы освещения, конвейеры, насосные станции.

Технические характеристики

• Тип реле: промежуточное
• Количество контактов: 14
• Количество нормально открытых контактов: 0 (все контакты - нормально закрытые или универсальные)
• Диапазон уставок реле: 0 А (не регулируемые - применяются с фиксированными параметрами)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Поддерживаемый материал провода: медь и алюминий
• Совместим с реле серии РП slim EKF Averes

Совместимость и монтаж

Разъем для реле РМ5 22/4 совместим только с реле серии РП slim EKF Averes, имеющими соответствующую форму корпуса и расположение контактов. Установка происходит просто: разъем фиксируется на DIN-рейке, после чего реле вставляется сверху до щелчка. Для подключения используйте винтовые зажимы - затягивайте провода равномерно, чтобы избежать повреждения изоляции. Максимальный допустимый ток - до 10 А, что соответствует классу нагрузки реле РП slim.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Произведено в соответствии с технологическими стандартами EKF для работы в условиях повышенной вибрации и температурных колебаний. Нет специфической сертификации IP, поэтому не предназначено для установки во влажных или запыленных средах без дополнительной защиты.

Преимущества

• Ускоряет замену реле - не требует отсоединения проводов
• Обеспечивает стабильный контакт благодаря жесткой конструкции зажимов
• Позволяет использовать как медные, так и алюминиевые провода
• Экономит время при техобслуживании и ремонте
• Стандартная форма и размер - совместим с большинством шкафов управления

Ограничения применения

• Не работает с другими типами реле - только с РП slim EKF Averes
• Не имеет защиты от пыли и влаги (IP-класс не указан)
• Не рекомендован для высокочастотных импульсных нагрузок - только для постоянного и переменного тока до 10 А
• Запрещено использование в средах с химически активными газами или агрессивной средой

Примеры использования

• Автоматизация производства: управление двигателями на конвейере через реле РП slim с разъемом РМ5 22/4
• Системы освещения: переключение групп светильников в административных зданиях
• Щитовые устройства: распределение сигналов управления в панелях автоматики
• Аварийные системы: резервирование цепей питания с возможностью быстрой замены реле

Практические советы

• Перед установкой проверьте, что реле РП slim точно соответствует модели, для которой предназначен разъем РМ5 22/4 - неверная совместимость приведёт к плохому контакту
• При использовании алюминиевых проводов обязательно нанесите антиоксидантную пасту перед затяжкой винтов
• Не перегружайте разъем - максимальный ток 10 А; превышение вызывает нагрев и выход из строя
• При многократных заменах реле периодически проверяйте состояние винтовых зажимов - они могут ослабнуть
• Для удобства обслуживания помечайте каждый разъем РМ5 22/4 этикеткой с номером цепи и типом реле
