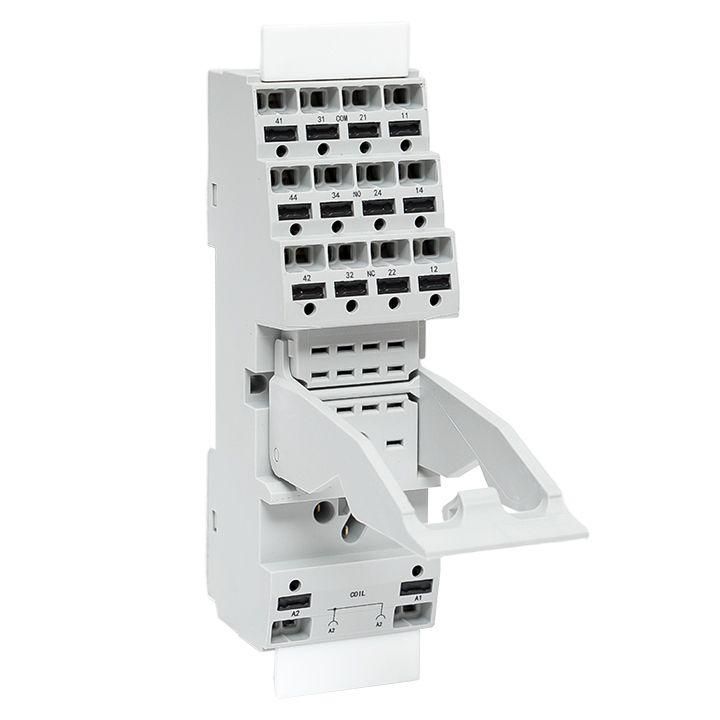

Разъем для реле РM5 22/4 Push-in AVERES EKF rm5-22-4-push

Разъем для реле РМ5 22/4 Push-in от EKF - это компактный модульный разъем серии Averes, предназначенный для быстрого подключения промежуточных реле на DIN-рейке. Он обеспечивает надежное соединение без инструментов благодаря системе Push-in, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Разъем для реле РМ5 22/4 Push-in используется для установки промежуточных реле на стандартную DIN-рейку 35 мм. Подходит для сборки распределительных щитов в автоматизации, промышленных контроллерах, системах управления оборудованием. Особенно эффективен там, где требуется частая замена или диагностика реле - например, на конвейерах, насосных станциях или линиях производства.

Технические характеристики

• Тип подключения: пружинный зажим (Push-in) - позволяет вставлять провода без отвертки;
• Способ монтажа: фиксация на DIN-рейке 35 мм - совместим с большинством стандартных шасси;
• Количество контактов: 14 - обеспечивает подключение всех цепей реле (катушка + 4 переключающих контакта по 3 контакта каждый);
• Серия: Averes - линейка продукции EKF, ориентированная на надежность и удобство массового монтажа;
• Совместим с реле серии РМ5 22/4 - проверено производителем.

Совместимость и монтаж

Разъем для реле РМ5 22/4 Push-in совместим исключительно с реле РМ5 22/4. Установка происходит за счет защелкивания на DIN-рейке - достаточно плотно придавить устройство до характерного щелчка. Для подключения проводов используйте одножильные медные жилы сечением до 2,5 мм2. Максимальная толщина изоляции - 1,8 мм. Не применяйте многожильные провода без наконечников - они могут плохо фиксироваться в пружинном зажиме.

Безопасность и стандарты

Разъем соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Конструкция выполнена из самозатухающего поликарбоната, устойчивого к перегреву. Напряжение изоляции - 690 В, рабочий ток - до 10 А на контакт. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +70C.

Преимущества

• Быстрая установка - провода вставляются одним движением, без затяжки винтов;
• Уменьшенная вероятность плохого контакта - пружинный механизм обеспечивает постоянное давление на жилу;
• Экономия времени при обслуживании - реле легко вынимается и меняется без демонтажа проводов;
• Четкая маркировка контактов - каждому выводу реле соответствует свое гнездо, минимизируются ошибки при подключении.

Ограничения применения

• Не предназначен для высоких импульсных нагрузок выше 10 А - использовать только с реле, рассчитанными на этот ток;
• Не рекомендован для внешней установки - отсутствует защита от воды и пыли (IP-класс не указан);
• Несовместим с другими типами реле (например, РМ4 или реле других серий) - контакты имеют специфическую форму и расположение;
• Запрещено применять с алюминиевыми проводами - возможна окисление и потеря контакта.

Примеры использования

• Автоматизация производственных линий - управление двигателями через промежуточные реле;
• Щитовые устройства в ЖКХ - контроль насосов, клапанов, световой сигнализации;
• Оборудование для пищевой промышленности - системы мойки, дозирования, где важна скорость замены реле;
• Системы безопасности - реле задержки, аварийного отключения.

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание;
• Используйте плоскую отвертку для освобождения провода из зажима - просто введите её в специальный вырез рядом с клеммой;
• Проверьте правильность подключения перед включением питания - неверное подсоединение катушки может повредить реле;
• При групповой установке нескольких разъемов РМ5 22/4 Push-in оставляйте между ними минимальный зазор 5 мм - для лучшего теплоотвода;
• Артикул rm5-22-4-push - единственный подходящий вариант для этой модели; другие аналоги не гарантируют совместимость даже от EKF.
