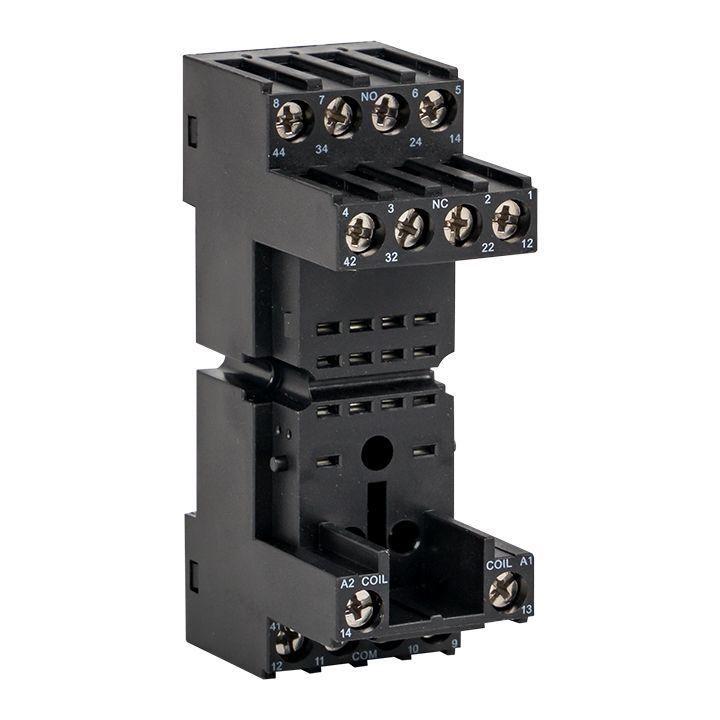

Разъем для реле Averes РМ4 22/4, 11 пинов, 300 В EKF rm4-22-4

Разъем для реле РМ4 22/4 от EKF - это модульный разъем, предназначенный для быстрого и надежного подключения промежуточных реле серии Averes на DIN-рейке. Он обеспечивает удобную фиксацию и доступ к контактам для монтажа и обслуживания.

Назначение и область применения

Разъем для реле РМ4 22/4 используется исключительно совместно с реле серии РМ4 22/4 от EKF. Его задача - упростить установку, замену и диагностику реле в распределительных щитах. Разъем позволяет легко вынимать и вставлять реле без отключения проводов, что особенно важно в системах автоматизации, где требуется минимизация простоев. Применяется в промышленных щитах, на конвейерах, в системах управления насосами, вентиляцией и другом оборудовании, где используются промежуточные реле.

Технические характеристики

• Количество контактов: 14 - соответствует количеству выводов реле РМ4 22/4, включая катушку и переключающие контакты;
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная шина для промышленных щитов;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с медными и алюминиевыми проводами;
• Количество нормально открытых (НО) контактов: 0 - разъем не содержит собственных контактов, он лишь передает сигналы от реле;
• Совместим с реле РМ4 22/4 серии Averes - не подходит для других типов реле.

Совместимость и монтаж

Разъем для реле РМ4 22/4 совместим только с реле этой же модели и серии. Монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть разъем на рейке до характерного щелчка. Подключение проводов выполняется через винтовые клеммы: оголенную часть жилы (до 2,5 мм2) вводится в клемму и затягивается отверткой. После этого реле РМ4 22/4 вставляется сверху - его штыревые контакты автоматически соединяются с внутренними контактами разъема. Установка занимает менее минуты.

Безопасность и стандарты

Разъем для реле РМ4 22/4 соответствует требованиям к промышленному электрооборудованию. Конструкция выполнена из самозатухающего пластика, устойчивого к перегреву. Электрическая изоляция рассчитана на рабочее напряжение до 500 В переменного тока. Соответствие стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1 обеспечивает безопасность при использовании в промышленных условиях.

Преимущества

• Удобство замены реле - можно менять устройство без демонтажа проводов;
• Стабильное соединение - винтовые клеммы надежно фиксируют провода даже при вибрациях;
• Поддержка алюминиевых и медных проводов - универсальное решение для существующих сетей;
• Интеграция с серийной продукцией EKF Averes - гарантия совместимости и качества сборки.

Ограничения применения

• Не подходит для реле других типов - даже аналогичных по числу контактов, если они не из серии РМ4 22/4;
• Не имеет защиты от внешних воздействий - не предназначен для установки вне щита или в сырых средах без дополнительной герметизации;
• Не поддерживает быстрое подключение (Push-in) - требует отвертки для затяжки клемм;
• Не рассчитан на частую перестановку - многократное извлечение и вставка реле может привести к износу контактов разъема.

Примеры использования

• Автоматизированные линии производства - управление двигателями, клапанами, световой сигнализацией;
• Щиты управления HVAC - переключение режимов вентиляции и нагрева;
• Системы безопасности - резервирование сигналов тревоги или аварийного отключения;
• Оборудование с высокой нагрузкой - усиление слабых сигналов от PLC или датчиков.

Практические советы

• Перед монтажом проверьте, чтобы реле РМ4 22/4 было именно от EKF - другие производители могут иметь отличную геометрию контактов;
• Затягивайте винты клемм равномерно - переусиливать нельзя, это повредит пластиковую основу;
• При работе с алюминиевыми проводами используйте специальные контактные пасты для предотвращения окисления;
• При замене реле всегда отключите питание - хотя разъем позволяет не трогать провода, риск поражения остается;
• Для удобства обслуживания рекомендуется помечать клеммы - так проще найти нужный контур при диагностике.
