Реле промежуточное RPA 22/4 5A 220В DC EKF AVERES - rpa-22-4-220DC

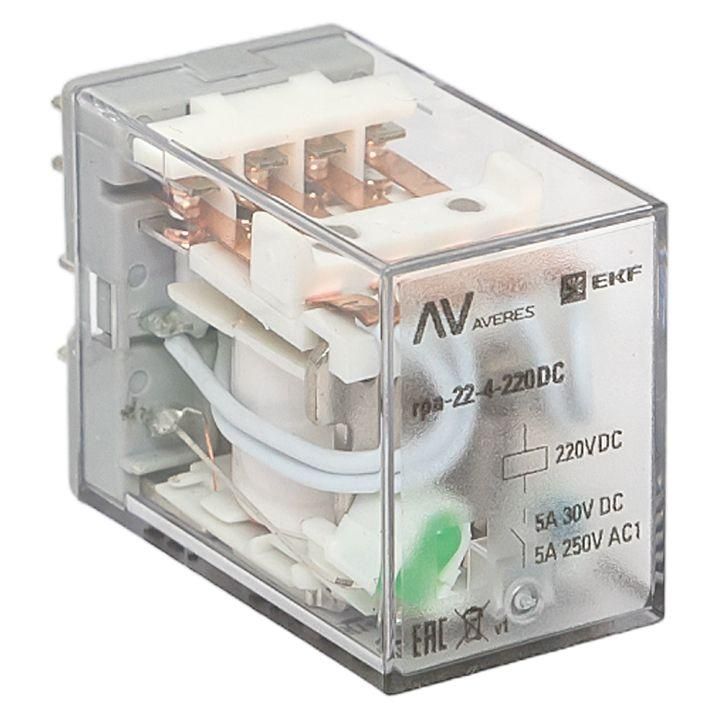

Реле промежуточное RPA 22/4 5A 220В DC 0НО 0НЗ 4ПК IP40 от бренда EKF - устройство для управления нагрузками в системах автоматизации, обеспечивающее гальваническую развязку между слаботочными цепями управления и силовыми цепями. Артикул rpa-22-4-220dc относится к серии Averes и рассчитано на работу в промышленной среде.

Назначение и область применения

Реле промежуточное RPA 22/4 5A 220В DC 0НО 0НЗ 4ПК IP40 используется для передачи управляющих сигналов от контроллеров, кнопочных постов или датчиков к более мощным потребителям - контактным аппаратам, моторам, клапанам, освещению. Применяется в системах автоматизации: станках, конвейерах, системах вентиляции, щитах управления. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений из силовой части цепи.

Технические характеристики

• Номинальное напряжение катушки: 220 В постоянного тока (DC)
• Максимальный коммутируемый ток: 5 А
• Количество контактов: 4 пары (4ПК) - все нормально открытые (0НО), без нормально замкнутых (0НЗ)
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, пылевой режим без герметичности
• Тип крепления: на DIN-рейку 35 мм через модульные разъемы RM4/RM5
• Электромеханический тип - механические контакты, без полупроводниковых элементов

Совместимость и монтаж

Реле промежуточное RPA 22/4 5A 220В DC 0НО 0НЗ 4ПК IP40 совместимо с разъемами RM4 и RM5 серии Averes. Для установки достаточно защелкнуть корпус на 35-мм DIN-рейке после подключения проводов к разъему. Каждый разъем имеет четко выделенные зажимы: два для катушки (A1/A2), восемь для контактов (по два на каждую пару). Подключение проводов - винтовое, допускает сечение жил до 2,5 мм2. Разъем позволяет легко менять реле без перепайки или перекручивания проводов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Напряжение катушки 220 В DC обеспечивает стабильную работу в сетях с низкими колебаниями. Отсутствие сертификации по IEC 60947-5-1 в предоставленных данных не подтверждается - рекомендуется проверить документацию производителя для применения в критических системах.

Преимущества

• Четыре независимые пары нормально открытых контактов позволяют управлять несколькими нагрузками одним сигналом
• Использование разъемов RM4/RM5 ускоряет замену и обслуживание
• Высокая надежность механических контактов при работе с постоянным током
• Низкий уровень шума при переключении по сравнению с твердотельными аналогами

Ограничения применения

• Не предназначен для работы в условиях повышенной запыленности или влажности - степень защиты IP40 не предохраняет от попадания воды или пыли внутрь устройства
• Катушка работает только от постоянного тока 220 В; применение переменного тока вызовет выход из строя
• Отсутствие нормально замкнутых контактов ограничивает возможности схемотехники - нельзя использовать для аварийного отключения по принципу “нормально замкнуто”
• Не рекомендуется для частого переключения (>1000 циклов/час) - срок службы ограничен механическим износом контактов

Примеры использования

• Управление пускателями двигателя через PLC с выходом 24 В DC - реле RPA 22/4 усиливает сигнал до 220 В DC для активации силового контура
• Передача сигнала от терморегулятора к вентилятору или нагревательному элементу
• Логическая схема: один вход (например, аварийная кнопка) одновременно отключает три группы света и останавливает конвейер

Практические советы

• При подборе реле убедитесь, что напряжение катушки точно соответствует 220 В DC - даже небольшое отклонение снижает срок службы
• Для защиты от импульсных помех при управлении индуктивными нагрузками (например, катушками магнитных пускателей) используйте демпферные диоды или RC-цепочки
• Проверьте посадочный диаметр разъема RM4/RM5 перед закупкой - он должен совпадать с корпусом RPA 22/4
• Не устанавливайте рядом с источниками тепла выше +55 C - температурный режим эксплуатации не указан, но для механических реле оптимально до +40–45 C
• При использовании в многоканальных щитах распределите нагрузку по разным фазам, чтобы избежать перегрузки одной группы контактов
