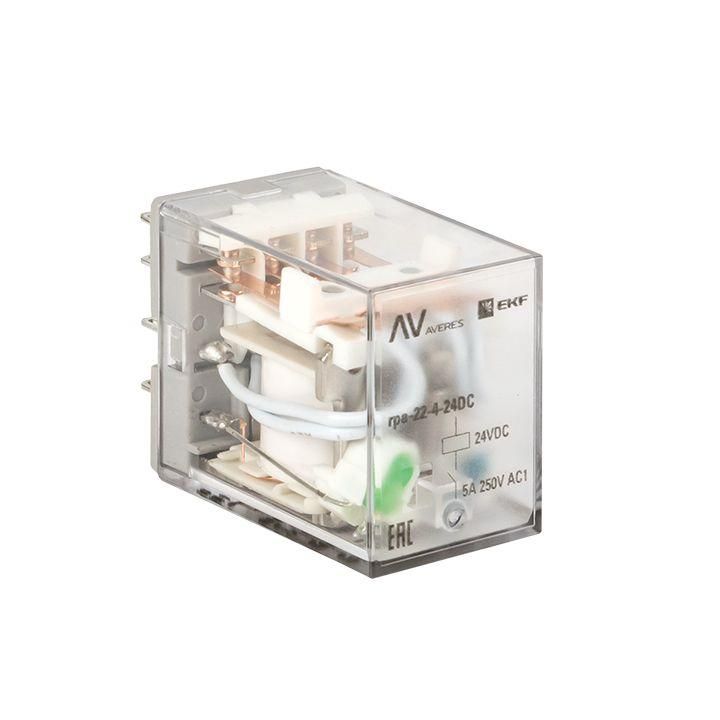

Реле промежуточное RPA 22/4 5A 24В DC EKF AVERES | rpa-22-4-24DC

Реле промежуточное RPA 22/4 5 ампер 24 вольт постоянного тока от EKF - устройство для гальванической развязки и передачи управляющих сигналов в системах автоматизации. Артикул rpa-22-4-24dc подходит для работы в слаботочных цепях с питанием 24 В постоянного тока и управляет нагрузками до 5 А.

Назначение и область применения

Реле промежуточное RPA 22/4 5 ампер 24 вольт постоянного тока используется для передачи управляющих сигналов от контроллеров, PLC или кнопок к исполнительным устройствам - контакторам, клапанам, световым сигнализаторам, маломощным двигателям. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Применяется в панелях управления станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Количество переключающих контактов: 4 пары (8 контактов)
• Тип контактов: двойные - каждая пара имеет один нормально открытый (НО) и один нормально замкнутый (НЗ) контакт
• Количество НЗ контактов: 0 - все 4 пары контактов работают как НО (при отключении катушки контакты разомкнуты)
• Полярность: свободная - можно подключать + и − в любом порядке
• Подключение: плоский штекерный разъем (совместим с разъемами RM4/RM5)
• Съемные клеммы: да - позволяют легко отсоединить реле для замены без демонтажа проводов
• Индикация: светодиодный индикатор состояния катушки (горит при включенном питании)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Монтаж: на DIN-рейку 35 мм через модульный разъем

Совместимость и монтаж

Реле промежуточное RPA 22/4 5 ампер 24 вольт постоянного тока совместимо с разъемами RM4 и RM5. Для установки достаточно вставить реле в разъем, закрепленный на DIN-рейке. Клеммы на разъеме уже соединены с контактами внутри реле - провода подключаются к разъему, а не к самому реле. Это ускоряет замену устройства при необходимости. Убедитесь, что используете именно разъемы RM4/RM5 - другие типы не подходят.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, где нет воздействия брызг или пыли. Отсутствие защиты от влаги требует установки только во внутренних панелях, защищенных от внешней среды.

Преимущества

• Съемные клеммы - быстрая замена без переподключения проводов
• Светодиодный индикатор - наглядное определение рабочего состояния
• Свободная полярность - упрощает монтаж и снижает риск ошибок при подключении
• Четыре независимые пары контактов - позволяет управлять несколькими цепями одним устройством
• Стандартный форм-фактор - совместим с большинством промышленных щитов

Ограничения применения

• Не предназначен для коммутации переменного тока - работает только с DC 24 В
• IP40 не допускает использование в условиях повышенной влажности, на улице или в сырых помещениях
• Нет НЗ контактов - нельзя использовать там, где требуется “нормально замкнутое” положение
• Максимальный ток 5 А - не подходит для управления мощными нагрузками (например, двигателями >1 кВт)
• Требуется обязательное применение с разъемами RM4/RM5 - без них невозможно подключение

Примеры использования

• Управление четырьмя пневматическими клапанами из одного PLC-выхода
• Передача сигнала от терморегулятора к вентилятору системы охлаждения
• Логическое распределение команд от пульта управления к группе световых индикаторов
• Разделение слаботочной цепи 24 В и силовой цепи 230 В AC в одном щите

Практические советы

• Проверьте соответствие типа разъема - используйте только RM4 или RM5. Подключение других разъемов повредит контакты.
• При использовании нескольких реле на одной рейке соблюдайте минимальный интервал для теплоотвода - не плотно друг к другу.
• Светодиод индикатора горит только при наличии питания на катушке - если он не светится, проверьте подачу 24 В и целостность цепи управления.
• Для долговечности не перегружайте контакты - даже при 5 А лучше рассчитывать запас на 20–30%, особенно при частых включениях.
• Артикул rpa-22-4-24dc - единственный вариант этой модели с 24 В DC; аналоги с другими напряжениями имеют другой артикул.
