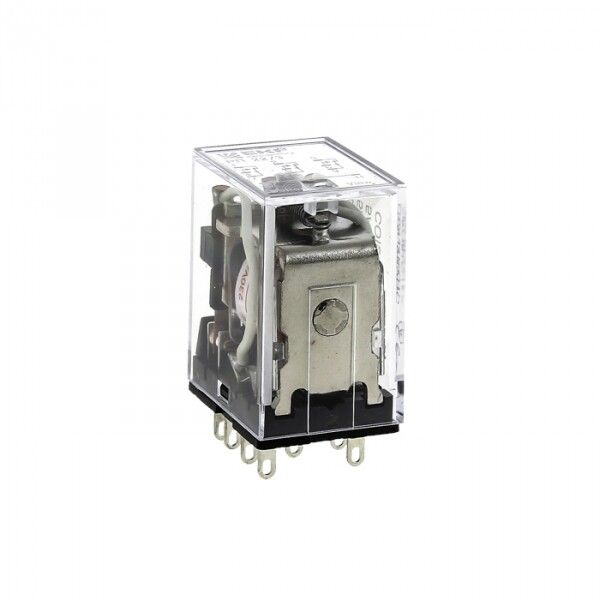

Реле промежуточное РП 22/4 5А 24В DС EKF PROxima | rp-22-4-24-DC

Реле промежуточное РП 22/4 5А 24В DC от EKF предназначено для управления нагрузками в слаботочных цепях постоянного тока, обеспечивает надёжное переключение сигналов между управляющими и силовыми контурами. Артикул rp-22-4-24-dc соответствует серии РП-22 и подходит для автоматизации систем с напряжением 24 В постоянного тока.

Назначение и область применения

Реле промежуточное РП 22/4 5А 24В DC используется для передачи сигнала от контроллеров, PLC, датчиков или кнопок к более мощным устройствам - например, магнитным пускателям, световым индикаторам, насосам или клапанам. Подходит для установки в щитах управления промышленного оборудования, конвейерах, станках, системах вентиляции и автономных автоматах. Применяется там, где требуется изолировать низковольтную логику от высокотоковой нагрузки.

Технические характеристики

• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 4 (2 пары)
• Тип контактов: двойной контакт - 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) на каждую пару
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность
• Материал корпуса: пластик, самозатухающий
• Подключение: плоский штекерный разъем (втычной монтаж)
• Максимальное сечение кабеля: 2,5 мм2
• Поляризация: свободная - можно вставлять в разъем любой стороной
• Съемные клеммы: да - позволяют отсоединить провода без демонтажа реле
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/4 5А 24В DC имеет втычной тип монтажа и совместимо с модульными разъемами РМ-22. Разъем позволяет закрепить реле на DIN-рейке шириной 35 мм. Также возможно крепление на монтажную панель через разъем. Для подключения используйте провода сечением до 2,5 мм2. Клеммы съемные - удобны для быстрого обслуживания. Обязательно проверьте соответствие типа разъема (РМ-22) перед покупкой. Напряжение катушки 24 В DC - несовместимо с переменным током.

Безопасность и стандарты

Реле промежуточное РП 22/4 5А 24В DC соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1). Это гарантирует безопасность при работе в промышленных условиях, включая контроль пробоя, нагрева и механической прочности. Стержневые контакты с серебряным покрытием снижают риск сваривания и повышают долговечность. IP20 не защищает от брызг и пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Серебросодержащие контакты - продлевают срок службы при частых включениях
• Высокая плотность контактов: 4 контакта в компактном корпусе
• Съемные клеммы - ускоряют замену и ремонт
• Свободная поляризация - не требует ориентации при установке
• Малые габариты - экономят место в распределительных щитах
• Совместимость с разъемами РМ-22 - универсальное решение для сборки

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылью без герметичного кожуха
• Максимальный ток - 5 А; не следует применять для нагрузок выше этого значения даже кратковременно
• Только постоянный ток (DC); не работает с сетью 220 В AC
• Не рекомендовано для частых импульсных нагрузок с высокими пусковыми токами (например, двигателей без плавного пуска)

Примеры использования

• Переключение сигнала от PLC к магнитному пускателю в системе конвейера
• Управление освещением в цеху через датчики движения
• Интерфейс между терморегулятором и вентилятором системы охлаждения
• Автоматизация клапана в системе подачи жидкости с использованием датчика уровня
• Резервирование каналов управления в системах безопасности

Практические советы

• Проверяйте соответствие разъема РМ-22 перед установкой - неверный разъем не позволит закрепить реле на рейке
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить пластиковую часть разъема
• Для длительной работы в пределах 80–90 % от номинала (до 4,5 А) срок службы будет максимальным
• Если нужна защита от пыли и влаги - используйте реле в корпусе IP65/IP67, либо поместите РП 22/4 внутрь герметичного шкафа
• При замене старого реле - сохраняйте порядок подключения контактов: НЗ и НО должны соответствовать схеме управления
