Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 24В DC ПР-102 - 23839DEK APC

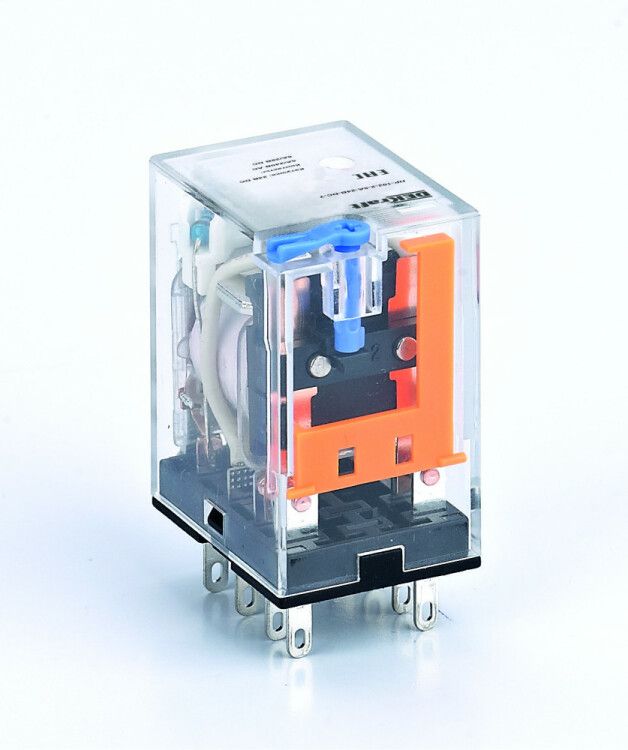

Промежуточное реле ПР-102 5А 24В DC 2 контакта с LED-индикацией и тестовой функцией от DEKraft - устройство для коммутации слаботочных цепей в автоматических системах. Благодаря компактному корпусу, индикации состояния и возможности быстрой диагностики через кнопку TEST, реле ПР-102 удобно применять там, где важна надежность и оперативная проверка работы.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, датчиком) и исполнительными элементами малой мощности. Подходит для задач, где требуется частое включение и выключение: управление клапанами, световыми сигналами, маломощными двигателями, пневматическими приводами, конвейерами и станками.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2
• Тип контактов: одинарные, нормально замкнутые и нормально разомкнутые - не указаны отдельно; контакты являются универсальными переключающими (SPDT)
• Управление: моностабильное (при снятии напряжения - возвращается в исходное положение)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке (горит при включенном состоянии)
• Защита: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (разъемное), втычной монтаж
• Полярность: определённая - необходимо соблюдать правильное подсоединение + и –
• Габариты: компактные, рассчитаны на установку на DIN-рейку или монтажную панель

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм или фиксируется на панели с помощью крепёжных отверстий. Для подключения используются стандартные разъёмы типа “втычной” - совместимы с базовыми основаниями для реле серии ПР-102. Установка осуществляется путём плотного введения разъёма до щелчка. Кнопка TEST расположена на лицевой стороне - её нажатие имитирует срабатывание контактов, позволяя проверить целостность цепи без внешнего управления.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в помещениях с невысокой запылённостью и возможностью попадания конденсата. Не предназначен для использования во взрывоопасных зонах, на открытом воздухе или в средах с агрессивными газами и жидкостями.

Преимущества

• LED-индикация наглядно показывает текущее состояние реле - легко диагностировать отказ без измерительных приборов
• Функция TEST позволяет провести проверку контактов в реальном времени - снижает время простоя при обслуживании
• Штепсельное подключение ускоряет замену устройства - не требуется перепайка или отвинчивание проводов
• Компактный размер экономит место в распределительных щитах и модульных блоках
• Устойчивость к помехам благодаря оптимизированной конструкции катушки и экранированию

Ограничения применения

• Не допускается использование при переменном токе - работает только с 24 В постоянного тока
• Запрещено подключение нагрузок выше 5 А - риск залипания контактов и выхода из строя
• IP21 недостаточен для влажных, пыльных или outdoor-областей - не применяйте в цехах с брызгами, дождём или высокой запылённостью
• Обязательно соблюдение полярности - при обратном подключении реле не сработает, но повреждения не произойдут
• Не рекомендовано для частых включений более 1000 раз в час - срок службы контактов снизится

Примеры использования

• Управление соленоидными клапанами в системах водоснабжения или пневматики
• Переключение режимов работы станков по сигналу от контроллера
• Индикация и коммутация сигналов в панелях управления линий сборки
• Автоматическое включение освещения в ответ на команду от датчика движения
• Реализация логических схем в системах аварийной сигнализации

Практические советы

• При монтаже используйте только оригинальные основания для ПР-102 - несовместимые разъёмы могут вызвать плохой контакт и перегрев
• Перед первым включением проверьте полярность: красный провод - плюс, черный - минус
• Если светодиод не горит при наличии напряжения - проверьте питание катушки, а не контакты
• При использовании в условиях вибраций закрепите реле дополнительно хомутами или герметичными креплениями
• Для долгой службы не перегружайте контакты - даже при 5 А лучше проектировать запас 20–30%
• Запасные единицы ПР-102 от DEKraft можно хранить в сухом месте - они не имеют чувствительных к влаге деталей внутри
