Розетка безвинтовые клеммы 'Push-in' для реле 40.51 40.52 40.61 44.52 44.62 применяются модули 99.02 86.03 в комплекте металлическая клипса 095.71 синяя - 95P5SMA FINDER

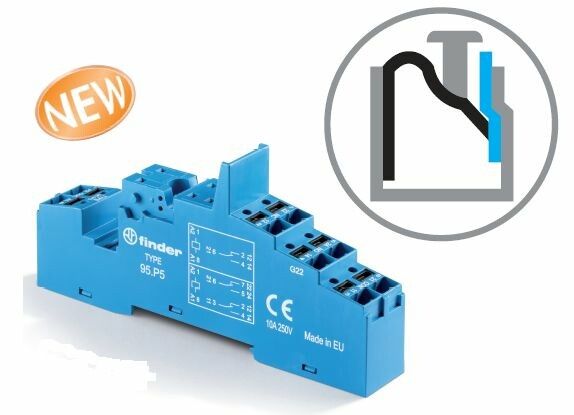

Розетка с безвинтовыми клеммами Push-in для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, модули 99.02, 86.03, 86.30, металлическая клипса 095.71 от Finder - компактное устройство для быстрого подключения проводов к реле и модулям на DIN-рейке. Артикул 95.p5sma обеспечивает надёжное соединение без инструментов, что ускоряет сборку и обслуживание автоматических систем.

Назначение и область применения

Розетка предназначена для установки на DIN-рейку и подключения силовых и слаботочных цепей к реле серий 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, а также к модулям 99.02, 86.03, 86.30. Подходит для использования в панелях управления промышленного оборудования, системах автоматизации, конвейерах, насосных станциях и других устройствах, где требуется частая замена или диагностика реле.

Технические характеристики

• Тип подключения: безвинтовые клеммы Push-in - провод вставляется в гнездо, контакт прокалывает изоляцию;
• Количество контактов: 8 - позволяет подключить два четырёхконтактных реле или один шестиконтактный с запасом;
• Номинальный рабочий ток: 10 А - рассчитана на нагрузки до 2,2–2,5 кВт при напряжении 220–250 В;
• Напряжение: 220–250 В переменного тока - не предназначена для постоянного тока или высоковольтных сетей выше 250 В;
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и влаги;
• Материал корпуса: пластик - легкий, электроизолирующий, не требует заземления;
• Цвет: синий - стандартизирован для визуального отличия от других типов розеток;
• Диапазон температур: от –40 до +70 C - работает в холодных складах и жарких цехах;
• Климатическое исполнение: УХЛ4 - допущено к применению в помещениях с умеренным и холодным климатом;
• Модульное исполнение: да - занимает стандартную ширину 1 модуль (17,5 мм);
• Способ монтажа: фиксация на DIN-рейке 35 мм - совместима со всеми стандартными рейками;
• Функциональное расширение: возможно - можно комбинировать с другими элементами серии 95 для создания многофункциональных блоков.

Совместимость и монтаж

Розетка 95.p5sma совместима исключительно с указанными моделями реле и модулей: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, 99.02, 86.03, 86.30. Монтаж выполняется просто: розетка щёлкает на DIN-рейке, после чего провода вставляются в клеммы без инструментов. Для надёжного соединения необходимо полностью ввести провод до упора - проверьте, чтобы он не выступал из гнезда. Кабель должен иметь однопроволочную жилу сечением 0,2–2,5 мм2; многожильные провода требуют предварительной опрессовки наконечниками.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7 - гарантирует безопасность переключательных устройств в промышленных условиях. Отсутствие открытых винтов снижает риск случайного прикосновения к токоведущим частям. Однако IP20 не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или рядом с технологическими жидкостями.

Преимущества

• Быстрая замена реле - достаточно вытащить старую розетку и вставить новую, не трогая провода;
• Экономия времени при монтаже - не нужны отвертки, кусачки или обжимы;
• Надёжный контакт благодаря технологии прокалывания изоляции - минимум окисления и плохого соединения;
• Поддержка функционального расширения - легко собирать комплексные системы из нескольких модулей;
• Высокая механическая прочность металлической клипсы 095.71 - обеспечивает устойчивость даже при вибрациях.

Ограничения применения

• Не используется с проводами больше 2,5 мм2 - возможна потеря контакта или повреждение клеммы;
• Запрещён монтаж во взрывоопасных средах - отсутствует взрывозащита;
• Не подходит для постоянного тока свыше 30 В - только переменный ток 220–250 В;
• Не рекомендовано использование в местах с повышенной влажностью, пылью или химически активной средой - IP20 недостаточно;
• Не совместима с реле других серий - даже близкие модели могут иметь другую форму контактов.

Примеры использования

• Автоматизация производства: розетка 95.p5sma устанавливается в панель управления конвейером, позволяя менять реле 40.62 за минуту при выходе из строя;
• Системы отопления: подключение терморегуляторов через реле 44.52 с быстрой диагностикой;
• Агрегаты с частым обслуживанием: насосные станции, где реле меняют при износе контактов;
• Обучающие стенды: удобно демонстрировать принцип работы реле без разборки проводки.

Практические советы

• Перед вставкой провода удалите изоляцию на 7–8 мм - этого достаточно для надёжного прокалывания;
• Проверяйте глубину входа: если провод не дошёл до упора - вытяните и вставьте снова;
• Для многожильных проводов используйте наконечники типа U-образные или трубчатые - они не деформируются при введении;
• Не затягивайте провода руками - клемма сама фиксирует контакт, лишнее усилие может повредить механизм;
• При групповой установке нескольких розеток 95.p5sma оставляйте между ними зазор 2–3 мм - для лучшей вентиляции и доступа;
• При замене реле всегда отключайте питание - хотя клеммы закрыты, есть риск прикосновения к выводам при снятии крышки.
