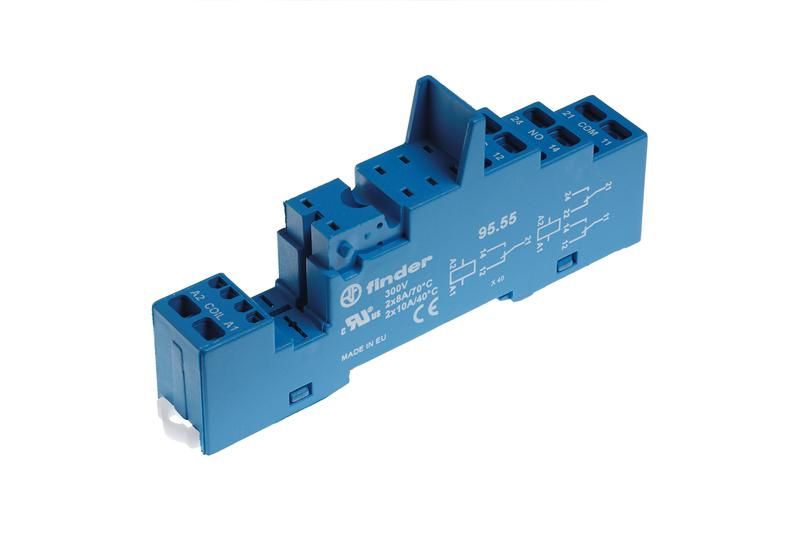

Розетка с безвинтовыми клеммами (пружинный зажим) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.02, 86.30, в комплекте пластиковая клипса 095.91.3, версия: синий цвет - 95.55SPA FINDER 9555SPA

Розетка с безвинтовыми клеммами для реле Finder 95.55spa обеспечивает быстрое и надёжное подключение проводов к реле и модулям через пружинный зажим. Подходит для установки на DIN-рейку в щитах управления, автоматизации и промышленной электронике.

Назначение и область применения

Розетка 95.55spa предназначена для удобного подключения и замены реле и модулей типа 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, 99.02, 86.03, 86.30. Она позволяет менять устройства без перепайки или демонтажа проводов - достаточно вынуть реле из розетки и вставить новое. Применяется в системах автоматизации, панелях управления, станках, конвейерах и других промышленных объектах, где требуется частая замена или обслуживание коммутационных элементов.

Технические характеристики

• Тип подключения: пружинный зажим (безвинтовой) - не требует отвертки для фиксации провода
• Количество контактов: 8 - поддерживает все основные типы реле с 8-контактным штыревым разъёмом
• Номинальный ток: 10 А - рассчитана на нагрузки до 10 ампер постоянного или переменного тока
• Напряжение: 220–250 В - совместима с сетями стандарта Европы и стран СНГ
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм - устанавливается стандартными способами в распределительных щитах
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и нагреву
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Цвет: синий - соответствует цветовой маркировке серии 95
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирована по европейским стандартам безопасности реле

Совместимость и монтаж

Розетка 95.55spa совместима исключительно с реле и модулями, имеющими 8-контактный штыревой разъём указанных серий: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, 99.02, 86.03, 86.30. Нельзя использовать с другими типами реле - даже если они кажутся похожими.

Монтаж выполняется на DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой на задней части корпуса - просто зафиксируйте розетку на рейке, слегка надавив сверху. Для подключения проводов используйте пружинный зажим: вставьте подготовленный провод (до 2,5 мм2) в гнездо до характерного щелчка. Отсоединить можно, нажав на рычаг зажима.

Безопасность и стандарты

Розетка 95.55spa соответствует требованиям EN 61810-1, EN 61810-2 и EN 61810-7 - нормативам, регулирующим безопасность релейных устройств. Защита IP20 предотвращает случайное прикосновение к контактам, но не защищает от попадания влаги или пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Быстрая замена реле - не нужно откручивать и заново подключать провода
• Надёжный пружинный зажим - снижает риск ослабления соединения со временем
• Интегрированная клипса 095.91.3 - удерживает реле в положении, предотвращает самопроизвольное выпадение
• Поддержка функционального расширения - можно комбинировать с другими модулями серии 95 для создания компактных решений
• Цветовая согласованность - синий корпус легко отличить от других розеток в щите

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги, пыли, осадков
• Запрещено применять с реле других типов - даже если количество контактов совпадает, форма штырей может отличаться
• Максимальное сечение провода - 2,5 мм2; более толстые провода не войдут в зажим
• Не рекомендуется для высокочастотных импульсных нагрузок - оптимизирована для постоянного и сетевого тока

Примеры использования

• Автоматизация производства: розетка используется для подключения реле контроля температуры, давления, уровня жидкости
• Щиты управления насосными станциями: быстрая замена реле при выходе из строя без остановки всей системы
• Оборудование для пищевой промышленности: розетка 95.55spa устанавливается в контролируемых помещениях с сухим воздухом
• Системы видеонаблюдения и сигнализации: подключение реле управления питанием камер и датчиков

Практические советы

• Перед установкой проверьте, что реле имеет именно 8-контактный штыревой разъём - иначе не встанет
• Используйте только одножильные или многожильные провода с оконцеванием - оголённые жилы без наконечника могут плохо фиксироваться
• При монтаже в плотном щите оставляйте минимум 10 мм свободного места вокруг розетки - для доступа к зажимам
• Проверяйте затяжку проводов после первого включения - иногда пружины немного “оседают” при первом проходе тока
• Для долговечности не перегружайте розетку - максимальный ток 10 А, не стоит подключать мощные потребители напрямую
