Розетка для реле 41, 24В AC/DC, с безвинтовыми клеммами FINDER 93520024

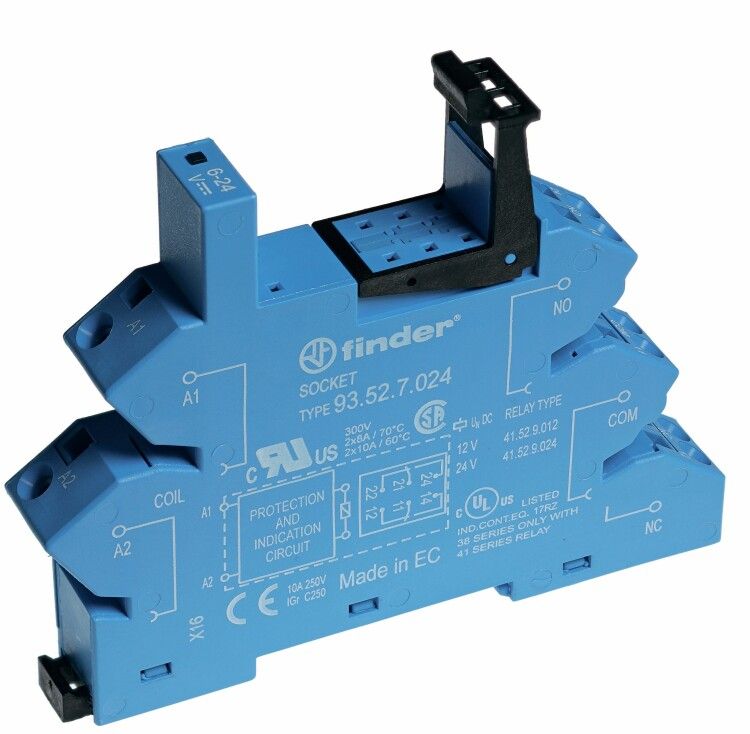

Розетка с безвинтовыми клеммами для реле серии 41 от Finder (артикулы 93.52.0.024 и 93520024) предназначена для быстрого и надёжного подключения реле напряжением 24 В AC/DC на DIN-рейке. Благодаря пружинному зажиму и встроенному светодиодному индикатору, она ускоряет монтаж и позволяет контролировать состояние цепи без дополнительных приборов.

Назначение и область применения

Эта розетка используется для установки реле серии 41 в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для задач, где важна скорость замены реле, минимизация времени обслуживания и контроль работоспособности цепи. Применяется в машиностроении, пищевой промышленности, системах вентиляции и конвейерах.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместима с любым типом тока, что упрощает использование в смешанных системах;
• Количество контактов: 8 - обеспечивает подключение всех выводов реле серии 41;
• Номинальный рабочий ток: 6 А - рассчитана на нагрузки до этого значения, не рекомендуется перегрузка;
• Тип подключения: пружинный зажим - исключает необходимость винтовых инструментов, контакт фиксируется при вставке провода;
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная установка в шкафах;
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги;
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и нагреву;
• Диапазон температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха;
• Цвет: синий - соответствует цветовой маркировке серии 41, упрощает визуальное различение;
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным и холодным климатом;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для коммутационных устройств.

Совместимость и монтаж

Розетка совместима только с реле серии 41 от Finder. Для других серий (например, 40, 42, 43) требуется другая модель. Монтаж выполняется просто: розетка фиксируется на DIN-рейке щелчком, затем вводится реле до упора. Кабели подключаются в пружинные клеммы - достаточно вставить провод до упора, он зажимается автоматически. Отсоединить можно, нажав рычаг на клемме. Пластиковая клипса на задней стенке предотвращает случайное выскальзывание реле из гнезда.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность реле и их базовых элементов. Защита IP20 гарантирует, что внутренние части недоступны для пальцев, но не защищают от попадания воды или пыли - не применяйте в сырых или запылённых средах без дополнительной защиты. Сертифицировано для работы в электроустановках класса III.

Преимущества

• Безвинтовые клеммы - экономят время при подключении и снижают риск плохого контакта;
• LED Finder - встроенная подсветка показывает наличие напряжения на входе, даже когда реле отключено;
• Фиксация клипсой - предотвращает выпадение реле при вибрациях или ударах;
• Модульное исполнение - занимает всего один модуль (17,5 мм), компактно размещается в шкафах;
• Широкий температурный диапазон - надёжна в условиях холода и высокой температуры.

Ограничения применения

• Не предназначена для подключения силовых кабелей сечением более 2,5 мм2 - максимальный размер провода ограничен конструкцией клеммы;
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне закрытых щитов или в местах с повышенной влажностью;
• Поддерживается только реле серии 41 - другие модели не войдут в гнездо;
• Не рекомендовано многократное извлечение и вставка реле - со временем пружины клемм могут ослабнуть.

Примеры использования

• Автоматический контур управления насосом на водоканале - розетка позволяет быстро заменить реле при отказе;
• Конвейерная линия в пищевом производстве - светодиодный индикатор помогает оператору сразу заметить обрыв сигнала;
• Щит управления HVAC - компактная форма и DIN-монтаж позволяют плотно уложить множество реле в ограниченном пространстве.

Практические советы

• Перед подключением проверьте, что провод зачищен на 8–10 мм - меньше не зажмётся, больше может выйти из клеммы;
• Не используйте плоскогубцы для вдавливания провода - давление должно быть равномерным, рукой;
• При использовании в вибрирующих средах дополнительно закрепите розетку на рейке с помощью фиксаторов;
• Заменяйте реле только при отключенном питании - хотя LED Finder светится при наличии напряжения, сама розетка не имеет разъединителя;
• При сборке щита группируйте розетки одного типа - синий цвет упрощает диагностику и обслуживание.
