Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 2CO 8A; Контакты AgNi | 415290120010 Finder 41.52.9.012.0010

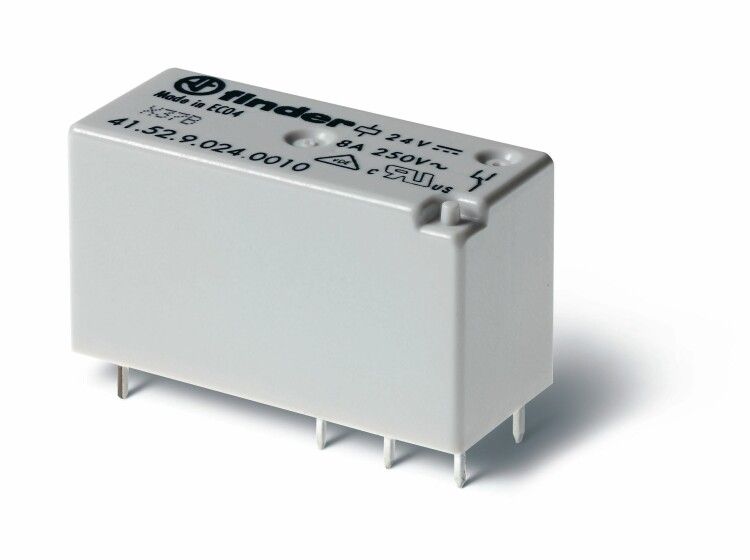

Электромеханическое реле Finder 41.52.9.012.0010 — компактное промежуточное реле с двумя переключающими контактами на 8 А, рассчитанное на работу от постоянного тока 12 В. Подходит для установки на печатные платы в устройствах с ограниченным пространством, где важна надёжность коммутации и устойчивость к вибрациям.

Назначение и область применения

Реле Finder 41.52.9.012.0010 используется для управления нагрузками средней мощности в цепях постоянного тока. Его основная задача — изолировать слаботочную управляющую цепь (например, микроконтроллер) от силовой нагрузки. Применяется в автоматических системах, промышленном оборудовании, медицинской аппаратуре, транспорте и бытовой электронике, где требуется компактное и долговечное реле с высокой надёжностью контактов.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO — два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) — устойчивы к дуге, подходят для индуктивных нагрузок
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Степень защиты: IP20 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное — возвращается в исходное состояние после снятия напряжения
• Поляризация: свободная — можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +55 °C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.52.9.012.0010 совместимо со всеми типами печатных плат, имеющими отверстия с шагом 5 мм. Для монтажа используйте стандартные технологии пайки: волновая или ручная. Каждый контакт имеет три вывода — общий, нормально замкнутый и нормально разомкнутый. На плате необходимо предусмотреть зону для теплоотвода вокруг катушки, особенно при длительной работе на пределе тока. Габариты реле позволяют использовать его в плотных сборках, однако учтите минимальный зазор между соседними элементами — не менее 5 мм для обеспечения воздушного охлаждения и предотвращения пробоя.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и срок службы). Сертифицировано для работы в условиях, требующих контроля за электробезопасностью. Класс защиты RTII указывает на соответствие требованиям к изоляционному расстоянию и трекингу в соответствии с IEC/EN 60664-1 — реле безопасно применять в сетях до 250 В переменного тока и 60 В постоянного тока.

Преимущества

• Высокая надёжность контактов благодаря материалу AgNi — снижаются потери при переключении индуктивных нагрузок
• Низкая высота корпуса — идеально для плоских устройств и модульных конструкций
• Гибкое подключение: отсутствие полярности позволяет легко интегрировать в схемы без учета направления подачи напряжения
• Устойчивость к вибрациям и ударным нагрузкам — подтверждено тестированием по стандарту EN 61810-7
• Широкий температурный диапазон (УХЛ4) — подходит для использования в холодных помещениях и на улице в закрытых корпусах

Ограничения применения

• Не предназначено для работы во влажной среде или под открытым небом — степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется для частого включения/выключения свыше 1000 операций в час — возможен износ контактов
• Индуктивные нагрузки выше 8 А вызывают увеличенный износ контактов; для таких случаев нужна дополнительная защита (диод, RC-цепочка)
• Не следует использовать в цепях с импульсными токами выше 10×Iн — риск сваривания контактов
• Катушка несовместима с переменным током — подключение 220 В AC повредит реле

Примеры использования

• Управление насосами и клапанами в системах автономного водоснабжения
• Переключение режимов работы в контроллерах HVAC
• Коммутирование световых сигналов в промышленных панелях
• Реализация функций безопасности в медицинских приборах (например, отключение нагревательных элементов)
• Автоматизация станков и конвейеров с использованием PLC

Практические советы

• При проектировании платы проверьте, что отверстия точно соответствуют шагу 5 мм — даже небольшое отклонение затруднит монтаж
• Для индуктивных нагрузок (катушки, двигатели) обязательно установите демпферную цепь (диод или R-C) параллельно контакту
• Не перегружайте реле — максимальный ток 8 А действителен при температуре окружающей среды до 40 °C; при более высокой температуре снижайте нагрузку
• При массовом монтаже используйте паяльник с регулируемой температурой — перегрев корпуса может деформировать пластик
• Проверяйте целостность контактов мультиметром перед первым запуском — иногда при транспортировке происходит смещение внутренних деталей
