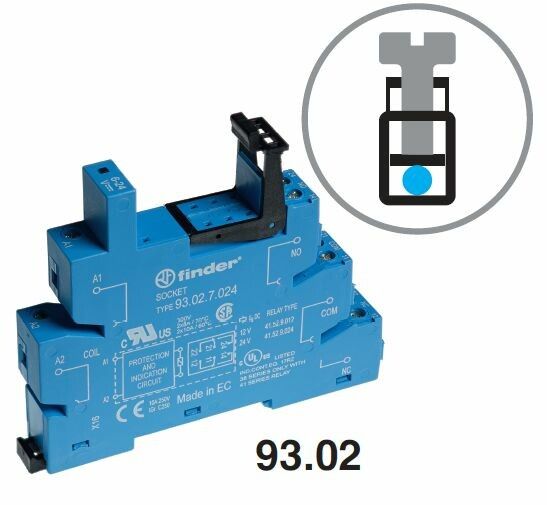

Розетка с винтовыми клеммами (с зажимной клетью) для реле 41 серии; питание 24В АС/DC; в комплекте пластиковая клипса; опции: LED | 93020024 Finder 93.02.0.024

Розетка для реле серии 41 с винтовыми клеммами и зажимной клетью, питание 24В АС/DC, с клипсой, опция LED Finder от бренда Finder (артикулы 93.02.0.024 и 93020024) предназначена для быстрого подключения и замены реле на DIN-рейке в автоматизированных системах управления.

Назначение и область применения

Эта розетка используется для установки реле серии 41 в распределительных щитах и панелях управления. Она обеспечивает надёжное электрическое соединение между реле и силовой цепью, позволяя легко менять устройство без перепайки проводов. Подходит для промышленного оборудования: станков, конвейеров, систем вентиляции, автоматических линий и других задач, где требуется частая замена реле или модульная сборка.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместима с обоими типами тока, что упрощает использование в различных системах;
• Номинальный рабочий ток: 6 А - позволяет коммутировать нагрузки средней мощности;
• Количество контактов: 8 - обеспечивает подключение всех необходимых цепей реле (управление, питание, выходы);
• Тип подключения: винтовые клеммы с зажимной клеткой - удобны для многожильных и одножильных проводов, снижают риск ослабления контакта;
• Способ монтажа: на DIN-рейку 35 мм - стандартная фиксация для промышленных шкафов;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитана на влагу или пыль вне шкафа;
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха;
• Климатическое исполнение: УХЛ4 - предназначена для эксплуатации в помещениях с умеренным и холодным климатом;
• Цвет корпуса: синий - стандартизирован для серии 41, упрощает визуальное различение;
• Модульное исполнение: да - занимает один модуль (17,5 мм), легко сочетается с другими компонентами;
• Материал корпуса: пластик - изолирующий, самозагасающий, соответствует требованиям безопасности;
• Индикация: LED Finder - светодиод показывает наличие напряжения на входе реле, помогает диагностировать отказ без тестера;
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирована по европейским стандартам для релейных устройств.

Совместимость и монтаж

Розетка совместима исключительно с реле серии 41 от Finder. Для установки просто защёлкните её на DIN-рейку 35 мм - фиксаторы обеспечивают плотную посадку. После этого подключите провода к винтовым клеммам: зажимная клетка позволяет затянуть провод без предварительной обжимки. Каждый контакт имеет маркировку, соответствующую выводам реле. Перед установкой проверьте соответствие номеров контактов на реле и розетке. Не используйте розетку без установленного реле - она не является самостоятельным коммутационным элементом.

Безопасность и стандарты

Розетка для реле серии 41 соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регулируют безопасность, механическую прочность и электрические параметры релейных устройств. Корпус выполнен из самозагасающего пластика, предотвращающего распространение пламени. Индикация LED Finder не создаёт дополнительной нагрузки на цепь и не влияет на работу реле. Применение в открытых местах запрещено - степень защиты IP20 требует установки внутри закрытого электрошкафа.

Преимущества

• Зажимная клетка вместо обычных винтов - экономит время при подключении и снижает риск повреждения провода;
• LED Finder - позволяет быстро определить, есть ли напряжение на розетке, даже когда реле вынут;
• Фиксация на DIN-рейке - ускоряет сборку и обслуживание шкафов;
• Поддержка AC/DC - универсальность для разных систем управления;
• Широкий температурный диапазон - надёжна в любых условиях производства;
• Совместимость с оригинальными реле серии 41 - гарантирует точное соответствие геометрии и электрических параметров.

Ограничения применения

• Не применяйте вне закрытых электрошкафов - IP20 не защищает от влаги, пыли и внешних воздействий;
• Не используйте с реле других серий - форма контактов и расположение выводов отличаются;
• Не допускайте превышения тока 6 А - возможен перегрев и деформация клемм;
• Не применять в взрывоопасных зонах - отсутствует взрывозащита;
• LED Finder работает только при наличии напряжения на входе; он не сигнализирует о состоянии выходных контактов реле.

Примеры использования

• Автоматизация производственной линии - замена реле при сбоях без отключения всей системы;
• Щит управления HVAC - управление вентиляторами и насосами через 24 В DC;
• Системы охранной сигнализации - подключение реле контроля дверей и окон;
• Агрегаты с частичной автономностью - резервирование функций через резервные реле.

Практические советы

• При подключении используйте провода сечением 0,2–2,5 мм2 - оптимальный диапазон для винтовых клемм;
• Перед первым включением проверьте правильность подключения по схеме реле - неверная полярность не повредит розетку, но может нарушить работу устройства;
• Если LED Finder не светится, проверьте напряжение на входе: возможно, проблема в источнике питания, а не в реле;
• При замене реле всегда отключайте питание - хотя розетка не коммутирует ток, клеммы находятся под напряжением;
• Для массового монтажа рекомендуется использовать наборы с несколькими розетками - они имеют одинаковый цвет и форм-фактор, что упрощает обслуживание.
