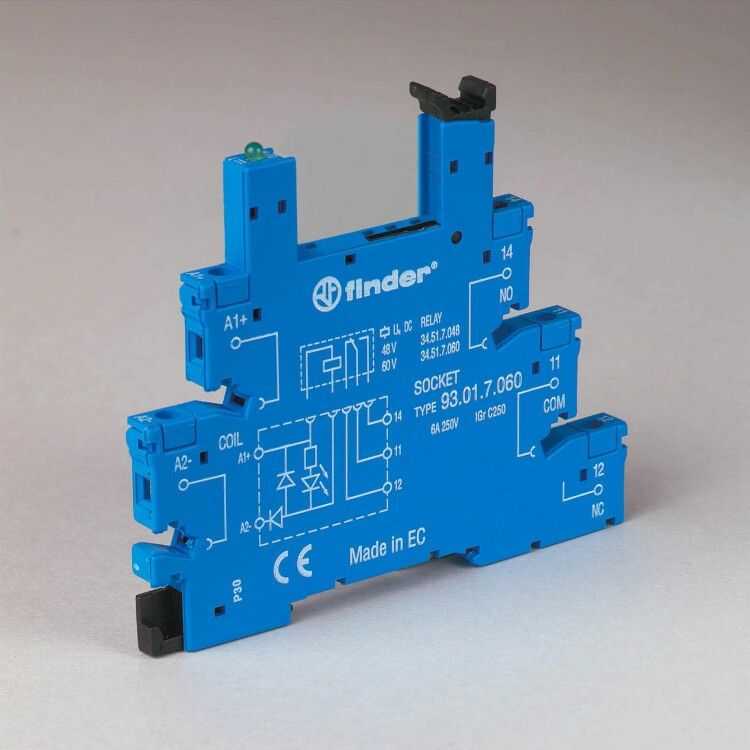

Розетка с винтовыми клеммами (с зажимной клетью) для реле 34 серии; питание 24В DC; в комплекте пластиковая клипса; опции: LED | 93017024 Finder 93.01.7.024

Розетка с винтовыми клеммами для реле 34 серии, бренд FINDER, артикул 93.01.7.024 - это надёжный интерфейс для подключения реле постоянного тока на DIN-рейку. Подходит для систем автоматизации с напряжением 24 В DC, где важна устойчивость соединений и контроль состояния через светодиодную индикацию.

Назначение и область применения

Розетка предназначена для быстрой замены и фиксации реле серии 34 в распределительных щитах. Обеспечивает механическую и электрическую связь между реле и силовой цепью. Применяется в промышленной автоматике: управление насосами, вентиляторами, конвейерами, станками, системами освещения и HVAC. Особенно удобна там, где требуется частая замена реле без перепайки проводов.

Технические характеристики

• Тип тока: постоянный (DC), 24 В - совместима с большинством промышленных контроллеров и модулей управления
• Количество контактов: 5 - позволяет подключить все необходимые цепи: вход, выход, катушка, вспомогательные контакты
• Номинальный рабочий ток: 6 А - рассчитана на нагрузки до 144 Вт при 24 В DC
• Подключение: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в шкафах
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не предназначена для открытых или влажных сред
• Материал корпуса: термостойкий пластик - устойчив к нагреву и химическим воздействиям
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температуры
• Диапазон температур: от -40C до +70C - подходит для холодных складов и жарких цехов
• Индикация: встроенный LED - показывает наличие напряжения на катушке реле (загорается при включении)
• Цвет корпуса: синий - стандартизирован для серий 93, упрощает визуальное различение
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к коммутирующим устройствам

Совместимость и монтаж

Розетка совместима исключительно с реле серии 34 от FINDER. Нельзя использовать с другими типами реле - даже аналогичными по габаритам. Монтаж осуществляется путём защёлкивания на DIN-рейку. Клеммы открываются поворотом винта, вставляется провод (до 2,5 мм2), затем винт затягивается рукой - избыточное усилие не требуется. Комплектуется пластиковой клипсой для фиксации реле в положении - предотвращает самопроизвольное выскальзывание при вибрации.

Безопасность и стандарты

Соответствует нормам EN 61810-1/2/7, что гарантирует безопасность при работе с сетями переменного и постоянного тока. Конструкция исключает случайное прикосновение к токоведущим частям при установленном реле. IP20 обеспечивает базовую защиту, но не заменяет герметичные решения - не применяйте в помещениях с брызгами воды, пылевыми или взрывоопасными средами.

Преимущества

• Зажимная клеть в клеммах - снижает риск ослабления контакта при вибрации и тепловом расширении
• LED-индикация - позволяет оперативно диагностировать состояние реле без тестера
• Фиксирующая клипса - устраняет проблему “вылета” реле при ударах или перемещении шкафа
• Высокая температурная стойкость - сохраняет работоспособность в экстремальных условиях
• Модульное исполнение - занимает всего один модуль (17,5 мм), экономит место в щите

Ограничения применения

• Не используется в цепях выше 24 В DC - возможен пробой изоляции
• Не допускается применение в условиях IP54 и выше - отсутствует защита от влаги и пыли
• Не совместима с реле других серий - даже если они кажутся подходящими по форме
• Не рекомендовано использование в местах с высокой вибрацией без дополнительной фиксации
• Провода больше 2,5 мм2 не помещаются в клеммы - требуют предварительной обжимки или уменьшения сечения

Примеры использования

• Автоматизация производства: розетка с реле 34 серии в шкафе управления конвейером
• Системы отопления: управление насосами в котельной при 24 В от PLC
• Энергоэффективные системы: включение светильников по расписанию через реле с индикацией
• Обслуживание оборудования: легко меняется реле при отказе - без демонтажа всей группы

Практические советы

• Перед установкой проверьте соответствие типа реле - только серии 34, иначе контакт не будет обеспечен
• При использовании многожильных проводов используйте наконечники - это продлит срок службы клемм
• LED горит только при наличии напряжения на катушке - если он не светится, проверьте питание, а не реле
• При монтаже в шкафу с большим числом розеток - группируйте их по функциональному назначению, чтобы упростить обслуживание
• Не закручивайте винты слишком сильно - можно повредить внутреннюю пластиковую часть клеммы
• Артикул 93.01.7.024 - это именно розетка; реле необходимо заказывать отдельно (например, модель 34.51.8.024.0040)
