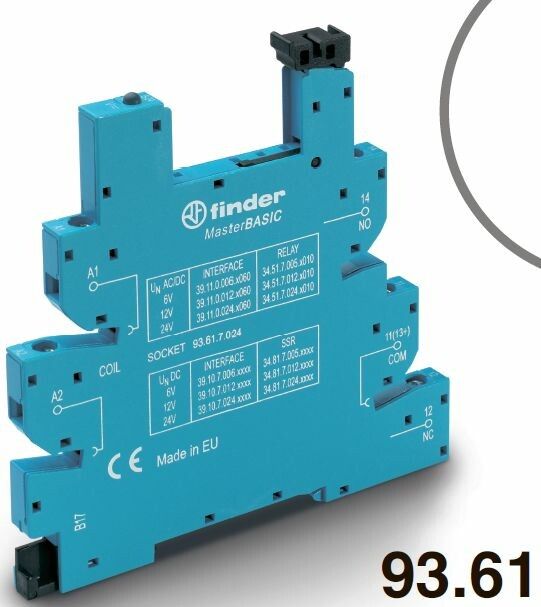

Розетка винтовые клеммы (Master Basic) - 93617024 FINDER 93.61.7.024

Розетка с винтовыми клеммами для реле серии 34 от Finder (артикулы 93.61.7.024 и 93617024) предназначена для надёжного подключения реле постоянного тока на DIN-рейку. Она обеспечивает устойчивый контакт при напряжении 24 В DC и поддерживает работу в широком диапазоне температур.

Назначение и область применения

Эта розетка используется для быстрой замены и установки реле серии 34 в автоматических системах управления. Подходит для сборки щитов в промышленном оборудовании, где требуется частая диагностика или замена модулей. Применяется в системах автоматизации, конвейерах, насосных станциях и других устройствах с управлением на базе реле 24 В DC.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Тип подключения: винтовые клеммы с зажимной клеткой
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - для работы в условиях повышенной влажности и перепадов температур
• Поддержка индикации: встроенная светодиодная подсветка (LED)
• Модульное исполнение: да - позволяет компактно размещать несколько устройств на одной рейке
• Нормативные стандарты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с реле серии 34 от Finder. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм - фиксация происходит механически без инструментов. Каждый из пяти контактов имеет винтовую клемму с зажимной клеткой: провода вставляются в отверстие и затягиваются отвёрткой. Это предотвращает повреждение жил и обеспечивает долговечный контакт даже при вибрациях. Пластиковая клипса на корпусе позволяет легко вынимать реле без демонтажа всей розетки.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к коммутационным устройствам. Наличие индикации LED позволяет оператору визуально контролировать состояние включения реле. Защита IP20 гарантирует безопасную эксплуатацию внутри закрытых шкафов, но не допускает использование во влажных или запылённых средах вне корпуса.

Преимущества

• Зажимная клетка вместо обычных винтов - снижает риск плохого контакта и необходимости периодической подтяжки
• Светодиодная индикация показывает наличие питания без дополнительных тестеров
• Пластиковая клипса ускоряет замену реле - не нужно отсоединять провода каждый раз
• Широкий температурный диапазон (-40…+70 C) позволяет использовать в холодных цехах и нагреваемых помещениях
• Модульная конструкция экономит место на DIN-рейке и упрощает масштабирование системы

Ограничения применения

• Не предназначен для переменного тока - нельзя использовать с 220 В AC
• Защита IP20 не защищает от брызг, пыли и влаги - требует установки внутри герметичного шкафа
• Совместима только с реле серии 34; другие модели не подходят по габаритам и расположению контактов
• Не рекомендовано применение в местах с высокими уровнями электромагнитных помех без экранирования

Примеры использования

• Автоматизация производства: подключение реле управления двигателями на конвейере
• Системы отопления: управление насосами и клапанами через PLC с выходом 24 В DC
• Аварийные сигнализации: реле контроля состояния оборудования с индикацией LED
• Железнодорожная автоматика: стационарные шкафы управления в условиях перепадов температур

Практические советы

• Перед подключением проверьте соответствие типа реле - только серия 34 от Finder
• Используйте провода сечением до 2,5 мм2 - большие жилы не войдут в клеммы
• Затягивайте винты равномерно, без усилия - перегрузка может повредить клетку
• Если розетка используется в многоконтактной сборке, оставляйте минимум 5 мм между соседними элементами для теплоотвода
• При замене реле всегда отключайте питание - хотя клипса удобна, работа под напряжением опасна
• Для обслуживания в условиях низких температур храните розетку перед установкой при комнатной температуре - пластик становится хрупким ниже -30 C
