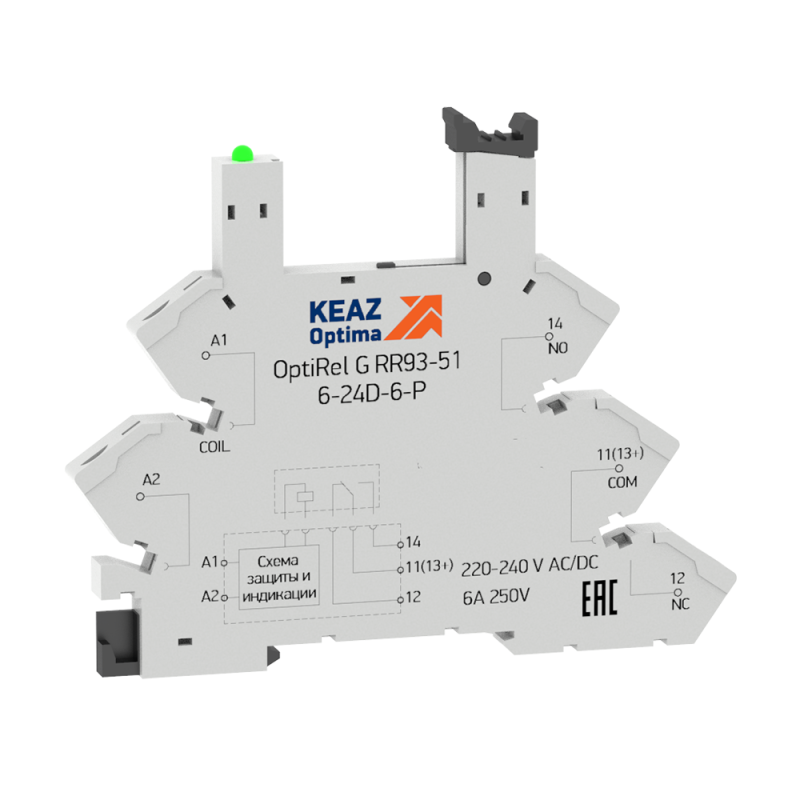

Розетка для реле OptiRel G RR93-51-6-24D-6-P| 281160 | КЭАЗ 281167

Розетка для реле OptiRel G RR93-51-6-24D-6-P, RR94-12-230-7 - это компактное крепление для промежуточных реле серии OptiRel G, предназначенное для быстрого монтажа на DIN-рейку и надёжного подключения управляющих и силовых цепей через винтовые зажимы. Бренд КЭАЗ обеспечивает совместимость с реле RP34, а артикулы 281160 и 281167 позволяют легко выбрать нужную версию под напряжение 6–24 В постоянного тока или 230 В переменного.

Назначение и область применения

Розетка для реле OptiRel G RR93-51-6-24D-6-P, RR94-12-230-7 используется исключительно как базовый элемент для установки реле типа RP34 серии OptiRel G. Она не является самостоятельным устройством - её функция: фиксация реле на DIN-рейке и обеспечение электрического соединения между реле и внешней проводкой. Применяется в автоматических системах управления: панелях распределения энергии, контроллерах оборудования, станках, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Тип изделия: розетка для реле (не имеет собственных контактов - служит только для подключения реле)
• Номинальный ток: 6 А - максимальная нагрузка на контакты реле, установленного в розетку
• Номинальное напряжение: 6–24 В постоянного тока (для артикула 281160 / RR93-51-6-24D-6-P); 230 В переменного тока (для артикула 281167 / RR94-12-230-7)
• Род тока катушки управления: постоянный (DC) - только для модели RR93-51-6-24D-6-P; переменный (AC) - для RR94-12-230-7
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Тип подключения: винтовые зажимы - требуют затяжки отверткой, обеспечивают прочное соединение
• Количество контактных выводов: 0 - все контакты принадлежат реле, розетка лишь передаёт сигналы

Совместимость и монтаж

Розетка для реле OptiRel G RR93-51-6-24D-6-P, RR94-12-230-7 совместима **только** с реле серии OptiRel G RP34. Установка происходит путём защёлкивания реле сверху - пальцами или лёгким нажатием до характерного щелчка. Подключение проводов выполняется через винтовые клеммы на боковой стороне розетки. Для правильной работы необходимо использовать именно тот тип розетки, который соответствует напряжению и роду тока вашего реле. Нельзя менять местами RR93 и RR94 - они не взаимозаменяемы из-за различий в схеме контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном оборудовании. Произведено КЭАЗ - предприятием, сертифицированным по ISO 9001. Соответствует ГОСТ Р МЭК 60947-5-1 и другим нормам для релейных модулей. Работает в температурном диапазоне от -25C до +60C, что допускает применение в неотапливаемых шкафах.

Преимущества

• Ускоряет замену реле - достаточно вытащить старый и вставить новый, не трогая провода
• Защищает проводку от перегрузок и повреждений при частой замене реле
• Минимальные потери в контактах благодаря качественным медным вставкам
• Чёткая маркировка клемм позволяет избежать ошибок при подключении
• Стандартный форм-фактор - совместим с любыми шкафами, использующими DIN-рейку 35 мм

Ограничения применения

• Не применяется без реле RP34 - сама по себе розетка не выполняет никаких функций
• Не рассчитана на ток выше 6 А - превышение вызывает перегрев и выход из строя
• Запрещена работа при напряжении выше указанного (например, нельзя вставлять 24 В DC реле в RR94 для 230 В AC)
• Не предназначена для открытого монтажа - должна использоваться внутри электрических шкафов
• Не поддерживает быстроразъёмные соединения - требуется отвертка для подключения проводов

Примеры использования

• Автоматизация производства: управление пневматическими клапанами через реле RP34 в розетке RR93-51-6-24D-6-P
• Системы освещения: включение/выключение света в цеху по команде PLC через розетку RR94-12-230-7
• Щитовые устройства: распределение сигнала от терморегулятора к нескольким потребителям
• Аварийные системы: резервирование питания насосов с помощью реле в розетке OptiRel G

Практические советы

• Перед монтажом проверьте соответствие напряжения реле и розетки - неверный выбор приведёт к отказу или повреждению
• Затягивайте винты равномерно, без усилия - переусилие может сломать пластиковую часть
• Используйте жилы сечением 0,2–2,5 мм2 - оптимальный диапазон для винтовых зажимов
• При необходимости можно заказать дополнительные аксессуары: крышки, маркировочные планки, переходники
• Для обслуживания: всегда отключите питание перед заменой реле - даже при отключенном входе возможен остаточный заряд
