Розетка для реле OptiRel G RR93-51-12-24U-6-P| 281158 | КЭАЗ 281157

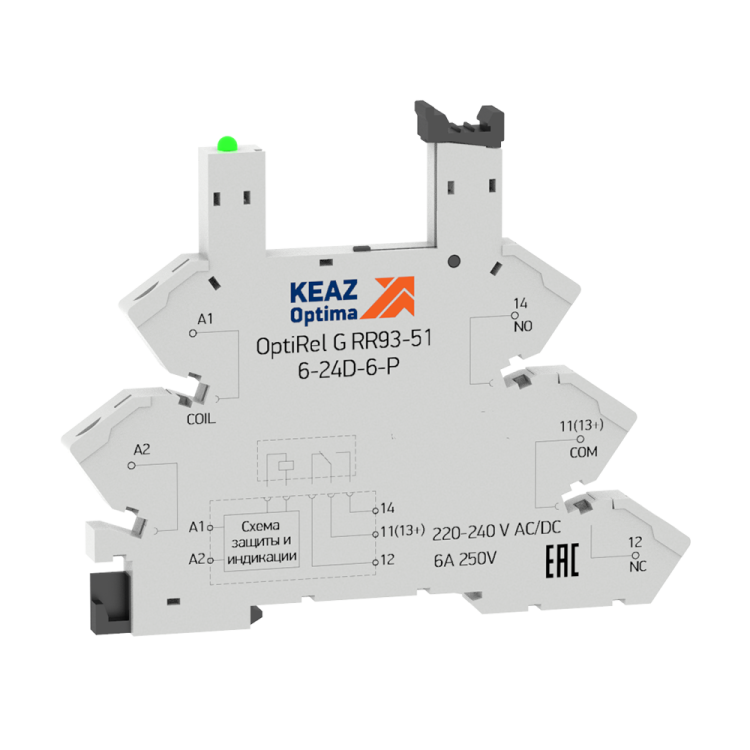

Розетка для реле OptiRel G RR93-51-12-24U-6-P и RR93-01-6-24D-6-V от КЭАЗ - это компактное устройство для быстрой установки и подключения промежуточных реле серии OptiRel G на DIN-рейку. Обеспечивает надёжное электрическое соединение между реле и внешней цепью, упрощает замену и обслуживание.

Назначение и область применения

Розетка для реле OptiRel G RR93 используется исключительно для фиксации и подключения реле серии OptiRel G RP34. Она не является самостоятельным коммутирующим элементом - её задача: обеспечить механическую посадку и электрический контакт между реле и силовой/управляющей сетью. Применяется в автоматических системах управления, где требуется частая замена реле или компактная сборка: панели управления станков, конвейеров, систем освещения, HVAC, промышленной автоматизации.

Технические характеристики

• Номинальный ток: 6 А - допустимый ток через контактные группы реле, установленного в розетку;
• Номинальное напряжение: 6–24 В постоянного тока - соответствует рабочему диапазону катушек реле OptiRel G RP34;
• Род тока катушки управления: постоянный (DC) - совместима только с реле, управляемыми от постоянного напряжения;
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная шина для промышленных щитов;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение с проводниками до 2,5 мм2;
• Количество контактных выводов: 0 - розетка не имеет собственных контактов, все соединения осуществляются через установленное в неё реле.

Совместимость и монтаж

Розетка OptiRel G RR93 совместима **только** с реле серии OptiRel G RP34. Установка происходит путём защёлкивания реле в пазы розетки - никаких инструментов не требуется. После установки реле подключаются провода к винтовым клеммам на розетке. Для правильной работы необходимо использовать реле того же типа и серийного номера, что указано в названии: RR93-51-12-24U-6-P или RR93-01-6-24D-6-V. Эти модели отличаются полярностью и типом контактов - не взаимозаменяемы.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности и изолировано для работы в условиях электромагнитных помех. Материалы корпуса - самозатухающий термопластик, выдерживающий температурные колебания. Нет специфичных сертификатов в описании - рекомендуется проверять соответствие ГОСТ Р МЭК 60947-5-1 и IEC 61810 для конкретного проекта.

Преимущества

• Миниатюрный форм-фактор - экономит место в распределительном щите;
• Универсальный интерфейс - один тип розетки поддерживает несколько вариаций реле OptiRel G RP34;
• Легкая замена - реле можно заменить за секунды без перепайки или переподключения проводов;
• Надёжные винтовые клеммы - снижают риск ослабления контакта при вибрациях;
• Поддержка трёх типов контактных групп - позволяет гибко выбирать реле под нагрузку (NO, NC, переключаемые).

Ограничения применения

• Не работает с переменным током - только DC 6–24 В;
• Не совместима с другими сериями реле - даже аналогичными по размеру;
• Не предназначена для прямой коммутации высоких токов - максимальный ток ограничен реле, установленным внутри (до 6 А);
• Не имеет защиты IP - применяется только во внутренних щитах, защищённых от пыли и влаги;
• Не содержит светодиодной индикации - состояние реле видно только по его собственным индикаторам.

Примеры использования

• Автоматизация производства: реле в розетке управляет пневматическими клапанами на конвейере;
• Системы отопления: реле включает насосы при достижении заданной температуры;
• Освещение: реле управляет световыми сценами в производственных помещениях;
• Щиты управления: розетка позволяет быстро менять реле при ремонте без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте, что реле OptiRel G RP34 полностью совпадает с моделью розетки - RR93-51-... и RR93-01-... имеют разную схему контактов;
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковые контакты;
• Используйте провода сечением 0,5–2,5 мм2 - более толстые не войдут в зажим;
• Для удобства обслуживания заклейте розетку этикеткой с указанием функции реле и его артикула;
• Аксессуары (например, крышки, переходники) можно заказать отдельно - они увеличивают безопасность и эргономичность сборки.
