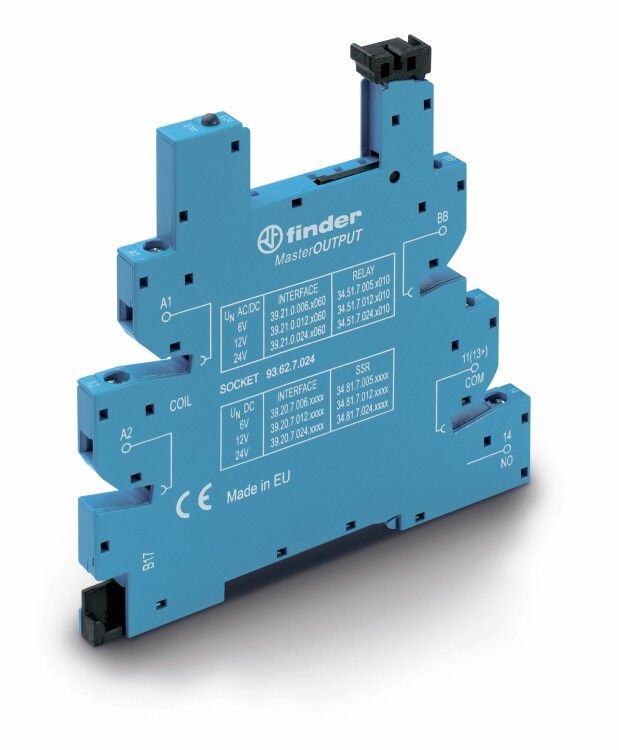

Розетка MasterOUTPUT с винтовыми клеммами (с зажимной клетью) для реле 34 серии, питание 24В DC, в комплекте пластиковая клипса, опции: LED - 93.62.7.024 FINDER 93627024

Розетка MasterOUTPUT с винтовыми клеммами (с зажимной клетью) для реле серии 34, питание 24В DC, с пластиковой клипсой, опции LED - это компактная и надёжная платформа для установки реле серии 34 на DIN-рейку. Бренд Finder, артикул 93627024, обеспечивает устойчивый контакт и удобство обслуживания в условиях промышленного оборудования.

Назначение и область применения

Розетка MasterOUTPUT предназначена для быстрой замены и фиксации реле серии 34 в цепях управления с напряжением 24 В постоянного тока. Подходит для систем автоматизации, где требуется частая замена реле без перепайки проводов - например, в панелях управления станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт даже при многожильных проводах
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Модульное исполнение: да - позволяет устанавливать несколько единиц рядом без потери доступа к клеммам
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с повышенной влажностью и колебаниями температуры
• Поддержка LED-индикации - встроенная возможность подключения светодиодов для визуального контроля состояния реле
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка MasterOUTPUT совместима исключительно с реле серии 34 от Finder. Для других серий - не подходит. Монтаж осуществляется на стандартную DIN-рейку 35 мм: достаточно защёлкнуть основание и проверить фиксацию. Клеммы имеют зажимную клеть - позволяют затягивать одножильные и многожильные провода без предварительной обжимки. Пластиковая клипса обеспечивает надёжное удерживание установленного реле, предотвращая случайное выскальзывание.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют изолированность контактов, механическую прочность и устойчивость к перегрузкам. IP20 не требует герметичной установки - можно использовать внутри щитов, закрытых шкафов. Нельзя применять в открытых или влажных средах без дополнительной защиты.

Преимущества

• Зажимная клеть вместо обычных винтов - снижает риск плохого контакта и ускоряет монтаж
• LED-опция - позволяет легко диагностировать состояние реле без тестера
• Пластиковая клипса - исключает потерю реле при вибрации или при перемещении щита
• Модульная конструкция - позволяет компактно размещать несколько розеток в одном ряду
• Широкий температурный диапазон - работает в холодных цехах и жарких помещениях

Ограничения применения

• Не подходит для переменного тока - только 24 В DC
• IP20 не допускает использование вне закрытых шкафов
• Совместима только с реле серии 34; другие модели не войдут в гнездо
• Не рекомендовано для высокочастотных импульсных нагрузок выше 6 А
• Пластиковый корпус не предназначен для внешней установки или воздействия химических веществ

Примеры использования

• Автоматизация производства: управление пневматическими клапанами через реле 34
• Системы отопления: коммутирование насосов и нагревательных элементов
• Энергоэффективные системы освещения: включение света по таймеру
• Щитовые устройства в логистических комплексах и складах

Практические советы

• Перед установкой проверьте, что реле серии 34 полностью совпадает с моделью - отличаются только номера, но не все подходят
• При использовании многожильных проводов - слегка скрутите жилы перед вставкой в клемму, чтобы они не выпали
• Не затягивайте винты слишком сильно - это повредит внутреннюю клеть
• Если используется LED-индикация - убедитесь, что источник сигнала имеет достаточную мощность (обычно 2–5 мА)
• При замене реле - всегда отключайте питание, даже при 24 В DC, так как ток 6 А может вызвать дугу при отключении под нагрузкой
• Для долговечности - регулярно проверяйте затяжку клемм, особенно после первых 100 часов работы
