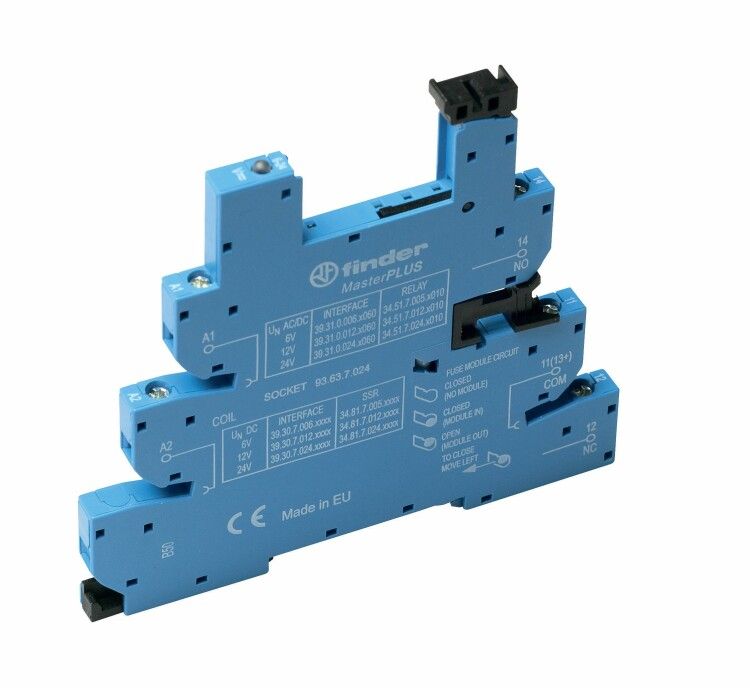

Розетка MasterPLUS с винтовыми клеммами (с зажимной клетью) для реле 34 серии, питание 24В DC, в комплекте пластиковая клипса, опции: LED - 93.63.7.024 FINDER 93637024

Розетка с винтовыми клеммами для реле серии 34, питание 24В DC, с пластиковой клипсой и LED-индикацией - надёжный интерфейс для быстрого подключения и замены реле на DIN-рейке. Бренд Finder, артикул 93.63.7.024, обеспечивает совместимость с популярными моделями реле и упрощает обслуживание в автоматизированных системах.

Назначение и область применения

Эта розетка предназначена для установки реле серии 34 от Finder. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старый элемент и вставить новый. Подходит для промышленного оборудования: панели управления, системы автоматизации, конвейеры, насосы, вентиляторы. Напряжение 24 В постоянного тока делает её идеальной для слаботочных цепей в автоматике.

Технические характеристики

• Тип тока: постоянный (DC), 24 В
• Номинальный ток: 6 А
• Количество контактов: 5
• Подключение: винтовые клеммы с зажимной клеткой - удобны для многожильных и одножильных проводов
• Монтаж: на DIN-рейку 35 мм
• Защита: IP20 - против доступа пальцев и крупных предметов, но не защищена от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +70C
• Индикация: встроенная светодиодная подсветка показывает наличие напряжения на входе
• Корпус: из прочного пластика, цвет - синий
• Габариты: модульное исполнение - занимает один модуль (17,5 мм шириной)

Совместимость и монтаж

Розетка совместима исключительно с реле серии 34 от Finder. Не подходит для других серий даже при внешней похожести. Монтаж осуществляется на стандартную DIN-рейку 35 мм - фиксируется щелчком. Клеммы имеют зажимную клетку: провод вставляется в отверстие и затягивается винтом - контакт надёжный, без необходимости зачистки жил. Для правильного подключения проверьте соответствие номеров контактов на реле и розетке. Пластиковая клипса удерживает реле в гнезде и предотвращает случайное выпадение.

Безопасность и стандарты

Розетка соответствует европейским нормам: EN 61810-1, EN 61810-2, EN 61810-7 - гарантируют безопасность коммутационных устройств. Сертифицирована для работы в условиях промышленной автоматики. Индикация LED не создаёт нагрузки на цепь - потребляет менее 0,1 Вт.

Преимущества

• Зажимная клетка - не требует предварительной зачистки провода, снижает риск плохого контакта
• LED-индикация - сразу видно, есть ли напряжение на входе, ускоряет диагностику
• Фиксация клипсой - реле не выпадает при вибрации
• Модульный формат - компактно размещается на рейке, можно собирать многоступенчатые блоки
• Широкий диапазон температур - подходит для холодных складов и нагреваемых помещений

Ограничения применения

• Не предназначен для переменного тока - применение на 220 В AC повредит устройство
• IP20 - нельзя использовать во влажных помещениях, на улице или там, где возможен контакт с водой/пылью
• Совместима только с реле серии 34; другие модели не войдут механически
• Не рассчитана на ток выше 6 А - превышение вызовет перегрев и выход из строя

Примеры использования

• Автоматизация производства: управление двигателями через реле на панели станка
• Системы отопления: включение насосов по сигналу терморегулятора
• Складская логистика: контроль освещения и конвейеров
• Аппараты медицинского назначения: низковольтные цепи управления

Практические советы

• Перед установкой убедитесь, что питание отключено - даже при 24 В есть риск поражения при замыкании
• Используйте провода сечением 0,2–2,5 мм2 - слишком толстые не поместятся в клемму, тонкие могут плохо зажаться
• Проверяйте направление контактов: если реле установлено задом наперёд, индикация будет работать некорректно
• При частой замене реле - используйте розетку как переходник между шлейфом и модулем, чтобы не трогать основную проводку
• Для долговечности не допускайте попадания металлической стружки внутрь клемм - она может вызвать короткое замыкание
