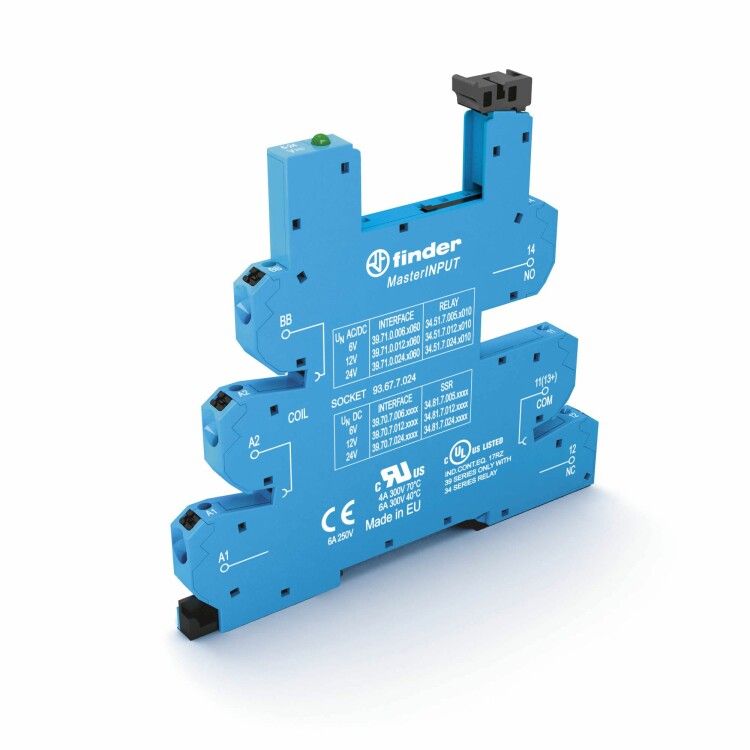

Розетка MasterINPUT с безвинтовыми клеммами Push-in для реле 34 серии; питание 24В DC; в комплекте пластиковая клипса; опции: LED | 93677024 Finder 93.67.7.024

Розетка MasterINPUT с безвинтовыми клеммами Push-in для реле серии 34, питание 24В DC, с пластиковой клипсой, опции LED Finder — это компактная и надёжная розетка от бренда Finder, предназначенная для быстрого подключения реле на DIN-рейке. Артикулы 93.67.7.024 и 93677024 обеспечивают совместимость с реле серии 34 и подходят для систем управления с постоянным напряжением 24 В.

Назначение и область применения

Розетка MasterINPUT используется для удобного и безопасного подключения реле серии 34 в автоматизированных системах. Она позволяет заменить реле без отключения проводов — достаточно вынуть устройство и вставить новое. Подходит для промышленной автоматики: панели управления, системы контроля технологических процессов, оборудование с частыми переключениями, например, конвейеры, насосные станции, системы вентиляции.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Тип подключения: соединение путём прокалывания изоляции (Push-in)
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +70 °C
• Модульное исполнение: да — занимает один модуль (17,5 мм)
• Функциональное расширение: возможно использование с LED Finder для индикации состояния
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка MasterINPUT совместима исключительно с реле серии 34 от Finder. Для других серий она не подойдёт — проверьте номер модели реле перед покупкой. Монтаж выполняется на стандартную DIN-рейку 35 мм: защёлкиваются фиксаторы снизу корпуса. Кабель подключается без инструментов — зачищенный провод (до 2,5 мм²) вставляется в клемму до упора; изоляция прокалывается автоматически. Клипса на корпусе обеспечивает удержание реле при вибрациях. Индикатор LED Finder (опционально) вставляется сверху — показывает наличие напряжения на реле.

Безопасность и стандарты

Розетка соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к коммутационным устройствам. Защита IP20 предотвращает случайное прикосновение к контактам, но не предназначена для работы во влажной среде или на улице. Применяйте только внутри щитов или закрытых корпусов.

Преимущества

• Быстрая замена реле — не требуется отсоединять провода
• Отсутствие винтовых зажимов снижает риск ошибок при монтаже
• Подключение без инструментов экономит время при обслуживании
• Высокая механическая прочность корпуса при широком диапазоне температур
• Индикация состояния через LED Finder повышает удобство диагностики

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе — IP20 недостаточно для таких сред
• Подходит только для реле серии 34 — другие типы не совместимы
• Запрещено использовать с проводами больше 2,5 мм² — возможна потеря контакта
• LED Finder требует отдельного заказа и не входит в базовую комплектацию
• Не рекомендовано для цепей переменного тока — только 24 В постоянного тока

Примеры использования

• Автоматические линии производства — замена реле без остановки оборудования
• Щитовые устройства в холодильных камерах — работа при низких температурах
• Системы управления HVAC — управление вентиляторами и клапанами
• Оборудование в пищевой промышленности — где важна скорость сервисного обслуживания

Практические советы

• Перед подключением обязательно зачистите конец провода — длина оголённой части должна быть 7–8 мм
• Проверяйте плотность входа провода: он должен войти до упора, иначе контакт будет нестабильным
• При использовании LED Finder убедитесь, что реле имеет выходной сигнал — индикатор не работает без нагрузки
• При сборке щита оставляйте минимум 10 мм свободного места вокруг розетки — для теплоотвода и доступа
• Артикулы 93.67.7.024 и 93677024 — это одна и та же модель, различаются только формат записи
