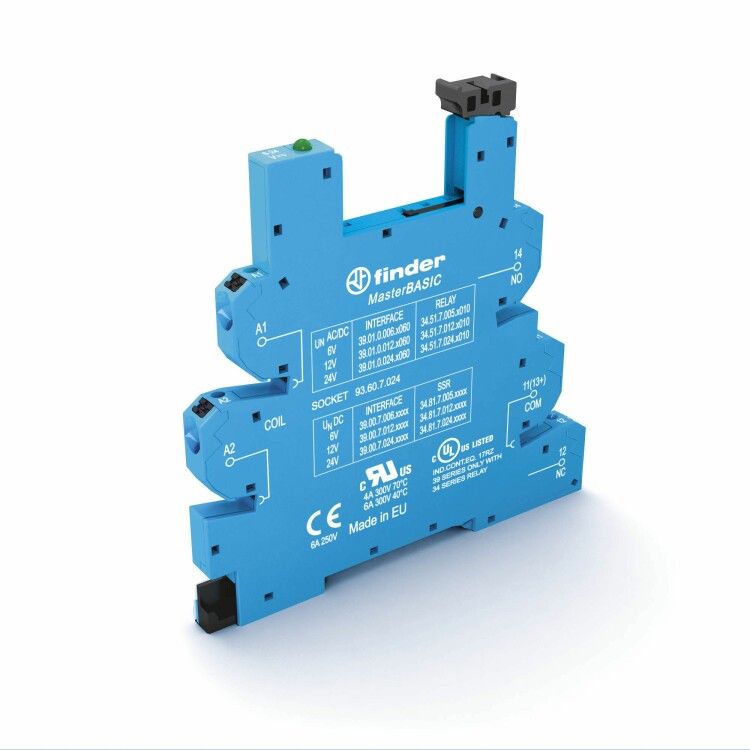

Розетка MasterBASIC с безвинтовыми клеммами Push-in для реле 34 серии; питание 24В DC; в комплекте пластиковая клипса; опции: LED | 93607024 Finder 93.60.7.024

Розетка для реле 34 серии с безвинтовыми клеммами Push-in, питание 24В DC, с пластиковой клипсой, опции LED Finder от бренда Finder (артикулы 93607024 и 93.60.7.024) предназначена для быстрого и надёжного подключения реле на DIN-рейке в системах управления с постоянным напряжением 24 В. Она сочетает удобство монтажа, контроль состояния через светодиод и устойчивость к широкому диапазону температур.

Назначение и область применения

Эта розетка используется для установки реле 34 серии в автоматизированных системах, где важна скорость сборки и минимизация ошибок при подключении. Подходит для промышленной автоматики: панели управления, системы безопасности, конвейеры, насосные станции, оборудование с частыми переключениями. Благодаря наличию LED Finder можно визуально контролировать состояние включения реле без дополнительных тестеров.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Способ подключения: безвинтовые клеммы Push-in (прокалывание изоляции провода)
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, в закрытых помещениях)
• Модульное исполнение: да - совместима с другими модулями серии 93
• Функциональное расширение: возможно подключение дополнительных компонентов (например, сигнализационных модулей)
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка для реле 34 серии совместима исключительно с реле серии 34 от Finder. Монтаж осуществляется на стандартную DIN-рейку 35 мм - фиксируется защёлкой. Для подключения проводов используйте клеммы типа Push-in: зачищенный провод (до 2,5 мм2) просто вставляется в гнездо - контакт прокалывает изоляцию и обеспечивает соединение без инструментов. Клипса на корпусе позволяет легко вынимать и вставлять реле без демонтажа всей платформы.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1/2/7, которые гарантируют безопасность коммутационных устройств в промышленных условиях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение допускается только внутри щитов и закрытых корпусов. Температурный диапазон (-40…+70 C) позволяет использовать её в неотапливаемых помещениях, но не на улице.

Преимущества

• Быстрая установка: отсутствие винтов снижает время монтажа на 30–50%
• Надёжное соединение: технология Push-in исключает ослабление контактов при вибрациях
• Визуальный индикатор: LED Finder показывает активное состояние реле даже при сложном доступе
• Гибкая система: возможность расширения функций через модульные компоненты
• Высокая долговечность: материал корпуса устойчив к механическим нагрузкам и перепадам температур

Ограничения применения

• Не применяется в открытых или влажных средах - IP20 не обеспечивает защиту от воды и пыли
• Поддерживает только постоянный ток 24 В - нельзя использовать с переменным током
• Совместима только с реле серии 34; другие типы реле не подходят
• Запрещено использовать провода с жилами больше 2,5 мм2 - риск повреждения клемм
• Не рекомендовано для циклических нагрузок выше 6 А - возможен перегрев и выход из строя

Примеры использования

• Автоматические линии производства - управление пневматическими клапанами
• Системы освещения в складских комплексах - включение/выключение света по таймеру
• Щиты управления тепловыми насосами - коммуникация между датчиками и реле
• Аварийные системы - сигнал тревоги при превышении температуры

Практические советы

• Перед подключением всегда зачищайте провод до 10–12 мм - недостаточно зачистки вызовет плохой контакт
• Проверьте цвет реле перед установкой: синяя розетка совместима только с реле 34 серии, а не с другими сериями Finder
• LED Finder работает только при наличии напряжения на входе - если он не горит, проверьте питание и целостность цепи
• При замене реле не вытягивайте его за провода - используйте пластиковую клипсу
• Для многожильных проводов используйте наконечники - они обеспечивают более стабильный контакт в клеммах Push-in
