Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 1СO 16A | 466190244040 Finder 46.61.9.024.4040

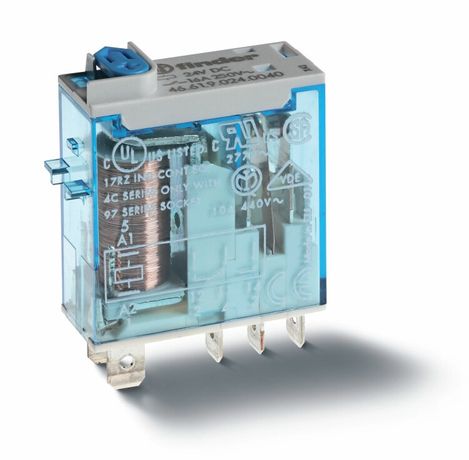

Электромеханическое реле Finder 46.61.9.024.4040 - компактное промышленное устройство с монтажом в розетку или на Faston-наконечники, предназначенное для коммутации нагрузок до 16 А при напряжении 24 В постоянного тока. Подходит для автоматизации оборудования, систем управления и распределения сигналов в условиях повышенной надежности.

Назначение и область применения

Реле Finder 46.61.9.024.4040 используется для управления цепями высокой мощности с помощью слаботочного сигнала. Применяется в промышленной автоматике: панелях управления, станках, конвейерах, системах освещения и HVAC. Благодаря компактным габаритам и возможности установки в розетку, идеально подходит для модульных щитов и плотной компоновки.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (один переключающий контакт - замыкающий)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима влажность до 95%
• Подключение: плоские штекеры Faston 4.8×0.5 мм
• Материал корпуса: термостойкий пластик
• Соответствие нормам: EN 50178 - стандарт для электрооборудования в промышленных установках

Совместимость и монтаж

Реле Finder 46.61.9.024.4040 совместимо со стандартными розетками серии 46, а также может монтироваться напрямую на Faston-наконечники 4.8×0.5 мм. Для монтажа в розетку достаточно вставить реле до щелчка - фиксация обеспечивается защелками. При использовании наконечников требуется предварительная подготовка проводов: обжим и зачистка изоляции. Катушка имеет свободную поляризацию - можно подключать "+" и "-" в любом порядке.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который гарантирует безопасность работы в промышленных электрических системах. Конструкция предусматривает принудительно управляемые контакты - при отказе катушки контакты остаются в исходном положении, что повышает безопасность аварийных ситуаций. Материалы корпуса и контактов соответствуют требованиям RoHS.

Преимущества

• Высокая долговечность благодаря материалу контактов AgSnO₂ - меньше износ при переключении индуктивных нагрузок
• Интегрированная кнопка тестирования позволяет проверить работу реле без подачи питания на всю цепь
• Механический индикатор положения контактов показывает текущее состояние (включен/выключен) визуально
• Компактный форм-фактор экономит место в щите
• Универсальный способ монтажа - как в розетку, так и через Faston-наконечники

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для переменного тока - катушка рассчитана только на 24 В постоянного тока
• Отсутствуют NO-контакты - нельзя использовать для схем, требующих нормально замкнутых контактов
• Работает только в пределах класса UХL4 - не рекомендовано для экстремальных климатических зон (например, Арктики или тропиков)

Примеры использования

• Управление двигателем насоса в системе охлаждения станка
• Переключение режимов работы конвейера по команде PLC
• Автоматическое включение света в цеху по таймеру
• Коммуникация между контроллером и силовым оборудованием в распределительном щите

Практические советы

• При монтаже в розетку убедитесь, что она совместима с серией 46 - не все розетки подходят даже при одинаковом шаге контактов
• Для нагрузок выше 10 А используйте провода с сечением не менее 1.5 мм2 - снижает нагрев и потери
• Проверьте polarity катушки перед первым запуском - хотя реле не чувствительно к полярности, правильное подключение продлевает срок службы
• Индикатор состояния удобен для диагностики, но не заменяет контроль мультиметром - особенно при подозрении на частичный отказ контактов
• При работе в условиях вибраций закрепите реле дополнительно - например, с помощью хомутов или клеевых платформ
