Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 1СO 16A; к | 466190245040 Finder 46.61.9.024.5040

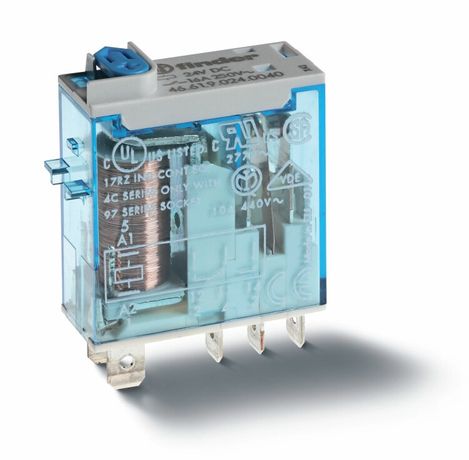

Электромеханическое реле Finder 46.61.9.024.5040 - компактное промышленное устройство с одиночным переключающим контактом на 16 А, рассчитанное на работу с постоянным напряжением 24 В. Устройство устанавливается в розетку или на наконечники Faston, оснащено кнопкой тестирования и механическим индикатором состояния, что делает его удобным для диагностики и обслуживания в автоматизированных системах.

Назначение и область применения

Реле Finder 46.61.9.024.5040 используется для коммутации нагрузок средней мощности в промышленной автоматизации. Подходит для управления двигателями, клапанами, световыми сигнализациями, нагревательными элементами и другими устройствами, требующими надёжного переключения цепей. Применяется в панелях управления, станках, конвейерах, системах вентиляции и других местах, где требуется гальваническая развязка между управляющей и силовой цепями.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Напряжение катушки: 24 В постоянного тока
• Номинальный ток контактов: 16 А
• Количество контактов: 1 переключающий (1CO)
• Тип контактов: одинарный, нормально разомкнутый (NO), без нормально замкнутых (НЗ)
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - повышает долговечность при малых токах и защищает от окисления
• Подключение: плоские штекеры Faston 4,8×0,5 мм
• Способ монтажа: установка в розетку (DIN-рейку или плату)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Поляризация: свободная - можно подключать любым способом (+/-)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Нормативы: EN 50178 - соответствует требованиям безопасности для электрооборудования в промышленных установках
• Индикация: механический индикатор положения контакта (визуальное определение включён/выключен)
• Функция теста: кнопка принудительного включения для проверки работоспособности без подачи напряжения на катушку

Совместимость и монтаж

Реле Finder 46.61.9.024.5040 совместимо со стандартными розетками для реле серии 46. Монтаж осуществляется путём вставки в панельную розетку - не требует пайки. Штекеры Faston 4,8×0,5 мм подходят к большинству промышленных клеммных колодок. Для подключения катушки используйте провода сечением не менее 0,5 мм2. Обязательно соблюдайте полярность при подключении к источнику 24 В DC - хотя реле имеет свободную полюсность, рекомендуется фиксировать её для единообразия в системе.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который гарантирует безопасность при использовании в промышленных электрических установках. Конструкция обеспечивает изоляцию между катушкой и контактами, предотвращая пробой даже при высоких импульсных нагрузках. Контакты с золотым покрытием снижают риск возгорания при слаботочных сигналах. Индикатор и кнопка теста позволяют оперативно выявить отказ без демонтажа устройства.

Преимущества

• Высокая надёжность контактов благодаря AgNi+Au - особенно важна при работе с малыми токами (например, от PLC)
• Механический индикатор позволяет сразу определить состояние реле без приборов
• Кнопка теста даёт возможность проверить работоспособность в любой момент, даже при отключённом питании
• Компактный форм-фактор экономит место в распределительных щитах
• Устойчивость к вибрациям и перегрузкам благодаря прочному пластиковому корпусу

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для переменного тока - только 24 В постоянного тока
• Отсутствие нормально замкнутых контактов ограничивает применение в схемах, требующих аварийного замыкания
• Не рекомендуется для частого включения-выключения свыше 10 000 циклов в час - возможен износ контактов
• Не следует использовать в условиях с сильными электромагнитными помехами без экранирования

Примеры использования

• Управление насосом в системе охлаждения станка через сигнал от контроллера
• Переключение режима работы конвейера при получении команды от датчика
• Активация аварийной сигнализации при срабатывании термореле
• Коммутирование цепи подсветки в панели управления
• Реализация функции “ручной тест” в сервисных схемах

Практические советы

• При монтаже в розетку убедитесь, что штекеры плотно входят - плохой контакт вызывает перегрев
• Для длительной службы избегайте перегрузок по току - даже кратковременные скачки выше 16 А сокращают срок контактов
• Используйте реле только с источником 24 В DC; подключение к 220 В AC приведёт к выходу из строя катушки
• Проверяйте индикатор после каждого включения - если он не перемещается, возможно, заклинило механизм
• При замене аналогичного реле - убедитесь, что тип контактов (1CO) и номинал тока (16 А) совпадают
• Для систем с частыми включениями рассмотрите параллельное использование RC-цепочки для гашения переходных процессов
