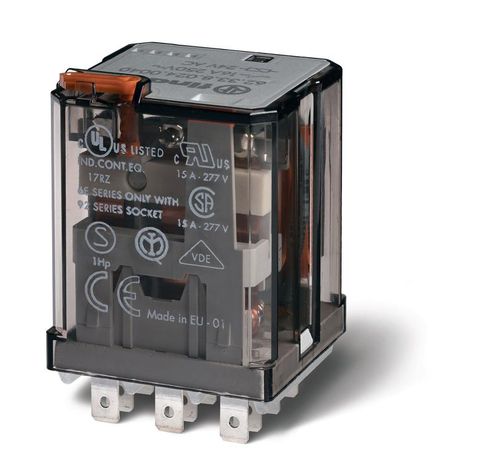

Силовое электромеханическое реле; монтаж в розетку или наконечники Faston 187 (4.8х0.5мм); 3NO 16A | 623390244600 Finder 62.33.9.024.4600

Реле силовое электромеханическое Finder 62.33.9.024.4600 предназначено для коммутации нагрузок до 16 А в цепях постоянного тока с напряжением 24 В. Устройство устанавливается на монтажную плату через плоские штекеры Faston 187 и обеспечивает гальваническую изоляцию между управлением и силовой частью благодаря разделителю катушки и контактов - что делает его подходящим для систем SELV.

Назначение и область применения

Реле силовое электромеханическое Finder 62.33.9.024.4600 используется для управления мощными нагрузками слаботочным сигналом 24 В постоянного тока. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение цепей: станки, системы конвейеров, устройства управления освещением, промышленные контроллеры. Благодаря трём нормально открытым контактам позволяет одновременно коммутировать три независимые цепи. Разделитель между катушкой и контактами обеспечивает безопасность в цепях низкого напряжения (SELV), например, в системах управления с человеческим интерфейсом.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 16 А на каждый контакт
• Количество контактов: 3 нормально открытых (НО)
• Тип контактов: одинарные, материал - серебро с оксидом олова (AgSnO₂)
• Зазор между контактами: 3 мм
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: плоские штекеры Faston 187 (размер 4,8 × 0,5 мм)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допустима повышенная влажность)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Материал корпуса: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.33.9.024.4600 монтируется на печатную плату через штекеры Faston 187. Для установки используйте соответствующие гнёзда на плате с шагом, совпадающим с расстоянием между выводами реле. Штекеры рассчитаны на ток 16 А - не применяйте адаптеры или удлинители, не выдерживающие эту нагрузку. Катушка подключается к источнику 24 В DC; полярность не имеет значения. Гальваническая развязка между катушкой и контактами сохраняется даже при пробое изоляции - это важно для соблюдения требований SELV.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к промежуточным реле. Разделитель между катушкой и контактами гарантирует минимальное расстояние утечки и воздушный зазор, необходимый для работы в цепях SELV (безопасное сверхнизкое напряжение). Это позволяет использовать устройство в системах, где человек может иметь доступ к управляющей части (например, пульты, панели оператора).

Преимущества

• Три независимых контакта позволяют управлять несколькими цепями одним устройством - экономит место на плате
• Контакты из AgSnO₂ обеспечивают долгий срок службы при высоких токах и снижают риск сваривания
• Гальваническая развязка повышает безопасность в системах с человеческим взаимодействием
• Свободная полярность катушки упрощает монтаж и исключает ошибки подключения
• Климатическое исполнение УХЛ4 позволяет применять реле в условиях средней влажности и низких температур

Ограничения применения

• Не предназначен для работы в условиях пыли, влаги или внешних воздействий - степень защиты IP20 требует установки внутри закрытого корпуса
• Не рекомендуется для коммутации индуктивных нагрузок выше 16 А без дополнительной защиты (диода, RC-цепочка)
• Не подходит для переменного тока - работает только с постоянным током 24 В
• Штекеры Faston 187 требуют точного соответствия гнезд на плате - использование других типов разъёмов недопустимо
• Не следует использовать в средах с химически активными газами - пластиковый корпус может деформироваться

Примеры использования

• Управление тремя двигателями малой мощности в автоматической линии сборки
• Переключение режимов освещения в промышленном помещении по команде PLC
• Интерфейс между контроллером 24 В DC и нагревательными элементами 220 В AC (при использовании внешнего контактора)
• Системы аварийного отключения в оборудовании с классом защиты SELV

Практические советы

• Проверьте соответствие размера гнёзд на плате - штекеры Faston 187 имеют фиксированную ширину 4,8 мм и толщину 0,5 мм
• При работе с индуктивными нагрузками (катушки, двигатели) обязательно установите демпферную цепь (диод или R-C) параллельно контакту, чтобы продлить срок службы
• Не превышайте максимальный ток 16 А - даже кратковременные перегрузки могут вызвать залипание контактов
• При монтаже на плату избегайте механического усилия на выводы - они не рассчитаны на нагрузки, кроме соединения
• Для проверки работоспособности подайте 24 В DC на катушку - при этом должны щёлкнуть контакты и замкнуться цепи
