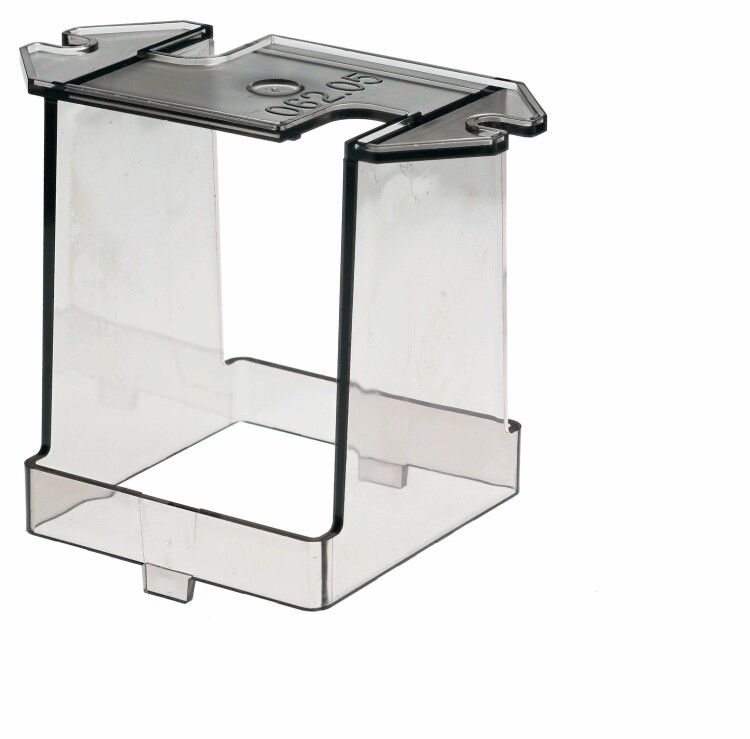

Верхний фланцевый адаптер крепления для реле 62 серии | 06205 Finder 62.05

Фланцевый адаптер крепления верхний для реле серии 62 от Finder предназначен для удобного и надёжного крепления реле серии 62 на монтажную плату. Артикулы 06205 и 62.05 обеспечивают совместимость с основными моделями реле этой серии, упрощая замену и сборку в автоматизированных системах.

Назначение и область применения

Фланцевый адаптер крепления верхний для реле серии 62 используется для установки реле на печатные платы вместо традиционной пайки или DIN-рейки. Он позволяет фиксировать реле механически, обеспечивая доступ к контактам сверху и сохраняя возможность последующего демонтажа без повреждений. Подходит для применений в контроллерах, пультах управления, промышленной автоматизации и устройствах с ограниченным пространством.

Технические характеристики

• Тип изделия: адаптер крепления верхний
• Рабочее напряжение: 220 В — допустимо использование в сетях переменного тока до этого значения
• Материал корпуса: пластик — легкий, электроизолирующий, устойчивый к воздействию среды
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Диапазон рабочих температур: от -40 до +70 °C — работает в широком температурном интервале, включая холодные помещения и нагреваемые шкафы
• Климатическое исполнение: УХЛ4 — предназначено для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью
• Цвет: прозрачный — позволяет визуально контролировать состояние внутренних элементов и соединений
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 — соответствует европейским требованиям к коммутирующим устройствам

Совместимость и монтаж

Адаптер совместим исключительно с реле серии 62 от Finder. Монтаж осуществляется на печатную плату через выводы реле, которые вставляются в отверстия адаптера и затем паяются. Адаптер имеет фланец для дополнительной механической фиксации на поверхности платы. Перед установкой проверьте соответствие шага выводов реле и расположения отверстий в адаптере — расстояние между выводами должно точно соответствовать геометрии серии 62. Не используйте с другими сериями реле — возможна некорректная посадка и потеря контактов.

Безопасность и стандарты

Фланцевый адаптер крепления верхний для реле серии 62 соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасность при работе с напряжением до 220 В. Прозрачный пластиковый корпус не проводит ток и предотвращает случайное прикосновение к живым частям. Однако из-за степени защиты IP20 не рекомендуется использовать в открытых или влажных средах без дополнительной защиты.

Преимущества

• Обеспечивает быстрый и повторяемый монтаж реле без необходимости перепайки
• Упрощает сервисное обслуживание — реле можно легко заменить без демонтажа всей платы
• Фланцевая конструкция снижает риск деформации платы при вибрациях
• Прозрачная форма позволяет контролировать качество пайки и наличие трещин
• Широкий температурный диапазон делает его пригодным для использования в суровых условиях

Ограничения применения

• Не предназначен для работы во внешней среде — IP20 не защищает от пыли и влаги
• Подходит только для реле серии 62; несовместим с аналогами других производителей
• Не рассчитан на высокие ударные нагрузки — требует жесткой фиксации платы
• Запрещено использовать при напряжении выше 220 В — превышение может вызвать пробой изоляции

Примеры использования

• Автоматические панели управления станков с ЧПУ
• Контроллеры конвейерных линий в пищевой промышленности
• Распределительные щиты в холодильных камерах
• Интеллектуальные системы освещения с программируемыми реле

Практические советы

• Перед пайкой проверьте, чтобы все выводы реле плотно входили в отверстия адаптера — зазор более 0,2 мм увеличивает риск плохого контакта
• Используйте термостойкий клей вокруг основания адаптера для дополнительной фиксации при вибрациях
• При замене реле выключите питание и отсоедините плату — даже при отключенном напряжении возможно наличие остаточных зарядов
• Храните адаптеры в сухом месте — хотя материал устойчив к влаге, длительное воздействие может повлиять на прочность пластика
• Для массового производства рекомендуется использовать паяльные станции с точным управлением температурой — перегрев может деформировать прозрачный корпус
