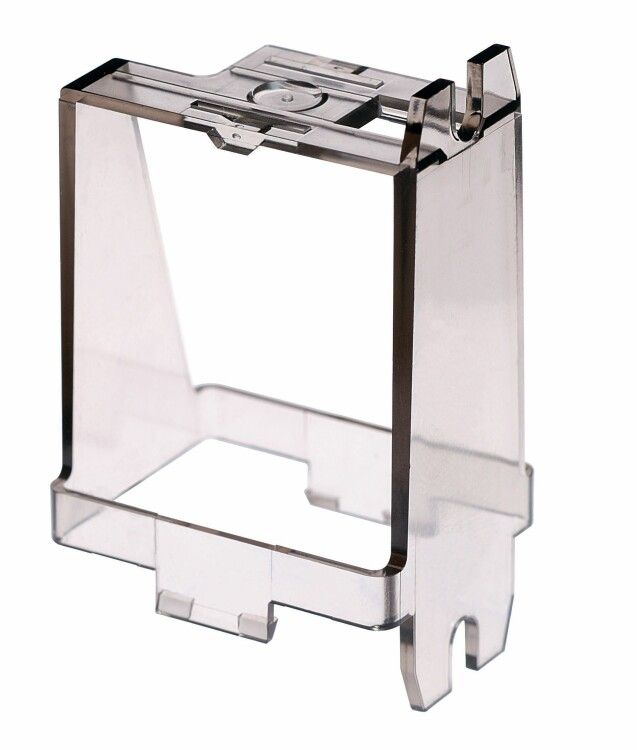

Адаптер крепления фланцевый боковой для реле 55 и 56 серий FINDER 05626 56.26

Адаптер крепления фланцевый боковой для реле серий 55, 56 от Finder (артикулы 05626 и 56.26) предназначен для удобного и надёжного крепления реле на монтажную плату, обеспечивая доступ к контактам сбоку. Подходит для промышленной автоматизации, где важна компактность и устойчивость к перепадам температур.

Назначение и область применения

Этот адаптер позволяет установить реле серии 55 или 56 на печатную плату вместо классического DIN-рейки. Он поворачивает реле на 90 градусов, делая выводы контактов доступными с боковой стороны - это особенно полезно, когда пространство сверху ограничено. Применяется в устройствах управления, пультах, контроллерах и распределительных щитах с плотной компоновкой.

Технические характеристики

• Тип изделия: адаптер крепления фланцевый боковой
• Рабочее напряжение: 220 В - соответствует стандартным сетям переменного тока
• Способ монтажа: через монтажную плату (SMD/PTH), не требует DIN-рейки
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и нагреваемые шкафы
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в помещениях с повышенной влажностью
• Цвет: прозрачный - позволяет визуально контролировать состояние внутренних элементов
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности реле

Совместимость и монтаж

Адаптер совместим исключительно с реле серий 55 и 56 от Finder. Для установки необходимо:

• Заготовить отверстия в печатной плате согласно габаритам адаптера
• Вставить выводы реле в соответствующие пины адаптера - они расположены точно под стандартные контакты этих серий
• Зафиксировать адаптер на плате болтами или заклепками через фланцевые отверстия
• Не использовать с другими моделями реле - несоответствие шага контактов может вызвать плохой контакт или повреждение

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутирующих устройств. Это гарантирует отказоустойчивость, предотвращение самопроизвольного отключения и защиту от перегрузок. Класс защиты IP20 допускает использование только внутри закрытых электрошкафов.

Преимущества

• Освобождает верхнее пространство - идеально для высокоплотных плат
• Обеспечивает жесткую механическую связь между реле и платой - снижает риск вибрационных отказов
• Прозрачная конструкция позволяет легко проверить правильность установки и целостность контактов
• Широкий температурный диапазон - подходит для промышленных условий без дополнительного обогрева

Ограничения применения

• Не используется вне закрытых корпусов - IP20 не защищает от влаги, пыли и агрессивных сред
• Подходит только для реле серий 55 и 56; другие модели не подходят по форме и шагу контактов
• Не рекомендован для внешней установки, на улице или в сырых помещениях без герметичной защиты
• Не предназначен для монтажа на DIN-рейку - требуется печатная плата

Примеры использования

• Автоматические линии производства - реле установлены на платы управления станками
• Щиты управления HVAC - экономия места в ограниченном пространстве шкафа
• Системы сигнализации - компактная сборка с доступом к проводкам сбоку
• Тестовые стенды - быстрая замена реле без демонтажа всей платы

Практические советы

• Перед монтажом проверьте, что ваше реле действительно относится к серии 55 или 56 - отличаются по цоколю даже внешне похожие модели
• При сверлении платы используйте точный шаблон - отклонение более 0,5 мм может нарушить контакт
• Не затягивайте крепеж слишком сильно - пластиковый корпус может треснуть
• Для долговечности избегайте установки рядом с источниками тепла выше +70 C
• Если нужна защита от пыли и влаги - поместите весь блок (адаптер + реле) в герметичный корпус с уровнем защиты IP65+
