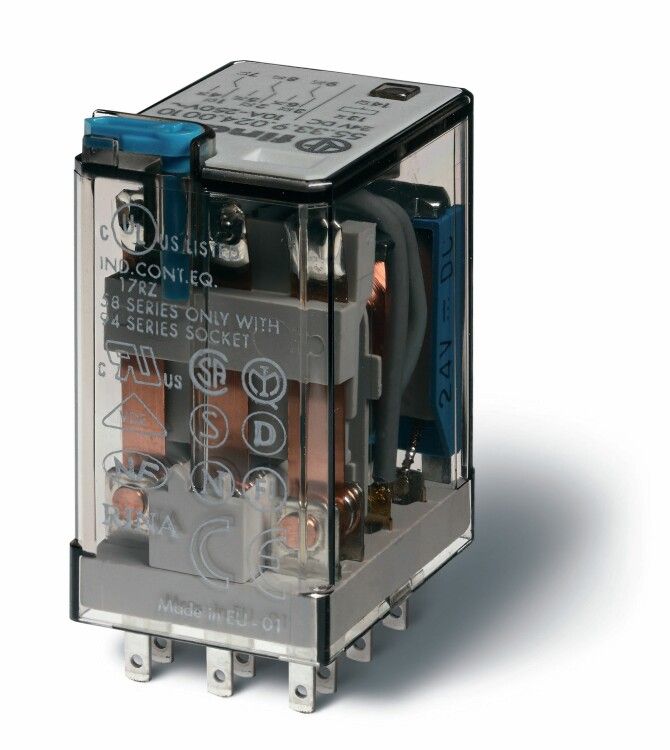

Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 220В DC | 553392200000 Finder 55.33.9.220.0000

Электромеханическое реле Finder 55.33.9.220.0000 - компактное промежуточное реле с штепсельным подключением, предназначенное для коммутации цепей постоянного тока до 10 А. Устройство устанавливается в розеточные гнезда на монтажной плате и подходит для автоматизации оборудования, где важна надёжность и компактность.

Назначение и область применения

Реле Finder 55.33.9.220.0000 используется для управления нагрузками в системах автоматизации, например, в пультах управления, контроллерах, станках, конвейерах и распределительных щитах. Благодаря трём переключающим контактам типа CO (перекидному), устройство позволяет одновременно коммутировать три отдельные цепи - например, включить один прибор и выключить другой. Подходит для работы в условиях, где требуется замена механических выключателей или усиление слаботочных сигналов.

Технические характеристики

• Тип тока: постоянный (DC), 220 В - питание катушки работает исключительно от постоянного напряжения;
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 10 ампер;
• Количество контактов: 3CO (три перекидных контакта) - каждый контакт имеет нормально открытый и нормально закрытый вывод;
• Материал контактов: серебро-никель (AgNi) - обеспечивает устойчивость к дуге, долгий срок службы при высоких токах;
• Тип управления: моностабильное - реле остаётся в активном состоянии только при подаче напряжения на катушку;
• Подключение: штепсельное - установка и замена осуществляются без пайки, через стандартную розеточную базу;
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и влаги;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +40C и относительной влажности до 95% при 25C;
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическим воздействиям;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к промежуточным реле.

Совместимость и монтаж

Реле Finder 55.33.9.220.0000 совместимо с розетками серии 55.00.00 (например, 55.00.00.220.0000) и другими базами, соответствующими форм-фактору Finder 55. Монтаж выполняется путём вставки реле в розетку на печатной плате - никакой пайки не требуется. Для правильной работы важно соблюдать полярность при подключении катушки: хотя реле имеет свободную полюсность, рекомендуется подключать “+” к контакту A1, “−” к A2. Перед установкой проверьте соответствие напряжения катушки 220 В DC - применение переменного тока повредит устройство.

Безопасность и стандарты

Реле соответствует международным стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к испытаниям) и EN 61810-7 (требования к безопасности). Сертифицировано для использования в промышленных системах с ограниченным доступом. Класс защиты IP20 допускает использование только внутри электрошкафов или закрытых корпусов - не предназначено для открытой установки.

Преимущества

• Штепсельное подключение - быстрая замена без инструментов и демонтажа платы;
• Высокая коммутационная способность (10 А) - подходит для мощных нагрузок в малогабаритных устройствах;
• Контакты из AgNi - снижают риск сваривания и увеличивают срок службы при частых включениях;
• Три перекидных контакта - позволяют реализовать сложные логические схемы одним устройством;
• Универсальная совместимость с базами серии 55 - легко заменяемо в существующих системах.

Ограничения применения

• Не применяется в цепях переменного тока - катушка рассчитана только на 220 В постоянного тока;
• Защита IP20 не предохраняет от пыли, влаги и брызг - запрещён монтаж вне герметичных корпусов;
• Не подходит для частых импульсных нагрузок выше 10 А - возможен износ контактов;
• Работает только в диапазоне температур от −25C до +40C - при более низких или высоких значениях возможны отказы;
• Отсутствуют встроенные фильтры помех - при работе рядом с чувствительной электроникой требуются внешние LC-фильтры.

Примеры использования

• Управление несколькими двигателями в одном станке - одно реле включает двигатель, выключает тормоз и сигнализирует о готовности;
• Автоматизация освещения в шкафу - реле включает свет при открывании двери и выключает при закрывании;
• Интерфейс между PLC и силовой частью - слаботочный выход контроллера управляет мощной нагрузкой через реле;
• Системы аварийного отключения - реле размыкает цепь при срабатывании датчика перегрузки.

Практические советы

• Перед установкой проверьте напряжение на катушке - даже кратковременная подача 24 В вместо 220 В может вызвать некорректное срабатывание;
• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) обязательно используйте дифференциальный диод (flyback diode) параллельно нагрузке - это продлит жизнь контактам;
• При сборке платы следите за зазором между контактами - минимальное расстояние должно быть не менее 3 мм для безопасной работы при 220 В DC;
• При необходимости замены - всегда используйте оригинальные розетки серии 55 от Finder - сторонние аналоги могут иметь отличия в глубине или расположении контактов;
• Для длительной эксплуатации в условиях повышенной влажности - выбирайте реле с герметичной защитой, так как данная модель не предназначена для таких условий.
