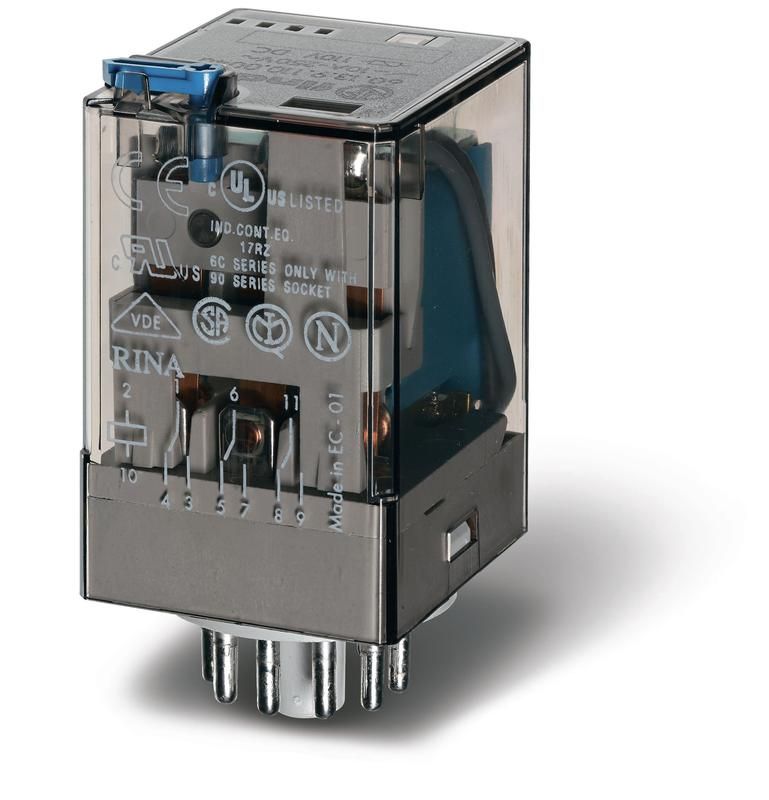

Реле универсальное электромеханическое Finder 60.13.9.220.0040pas - компактное промежуточное реле с штепсельным подключением через 11-штырьковый разъем, предназначенное для коммутации нагрузок до 10 А постоянного тока. Подходит для установки на монтажную плату в автоматических системах, где требуется надежное управление цепями с возможностью быстрой замены.

Назначение и область применения

Реле универсальное электромеханическое Finder 60.13.9.220.0040pas используется для передачи сигнала между управляющими цепями малой мощности и силовыми нагрузками. Его применяют в системах автоматизации, панелях управления, промышленном оборудовании, конвейерах, насосах и других устройствах, где нужна изоляция между слаботочными и силовыми контурами. Благодаря разъемному подключению, реле легко заменить без пайки или демонтажа проводов.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Род тока: постоянный (DC)
• Напряжение катушки: 220 В DC
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3CO - три однократно переключаемых контакта)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на монтажную плату через 11-штырьковый разъем
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле универсальное электромеханическое Finder 60.13.9.220.0040pas устанавливается в специальную розетку с 11-штырьковым разъемом. Разъем совместим с базами серии FINDER 60, например, тип 90.00.00.11.0000. Монтаж выполняется путем вставки реле в розетку до щелчка - никаких инструментов не требуется. Контакты рассчитаны на прямую коммутацию нагрузок до 10 А, поэтому не требуют внешних предохранителей при работе в рамках номинала. Для подключения катушки используйте выводы 13–14 (по схеме на корпусе).

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование и проверка). Конструкция обеспечивает гальваническую развязку между катушкой и контактами. Наличие принудительно управляемых контактов гарантирует, что даже при отказе механизма контакты остаются в безопасном положении - повышает надежность в аварийных ситуациях.

Преимущества

• Быстрая замена: благодаря разъемному подключению не нужно перепаивать провода
• Высокая долговечность: контакты AgNi выдерживают более 100 000 операций при номинальной нагрузке
• Индикация состояния: механический индикатор показывает текущее положение контактов (включен/выключен)
• Функция тестирования: кнопка позволяет вручную активировать реле без подачи напряжения на катушку - удобно для диагностики
• Гибкая поляризация: катушка не зависит от направления подключения - снижает риск ошибок при монтаже

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от пыли и брызг
• Запрещено использовать для переменного тока - катушка рассчитана исключительно на 220 В постоянного тока
• Не рекомендуется для коммутации индуктивных нагрузок выше 10 А (например, больших двигателей) без дополнительной защиты (диод, RC-цепочка)
• Температурный диапазон ограничен: при температурах ниже −25C или выше +40C возможны сбои в работе

Примеры использования

• Управление пневматическими клапанами в автоматизированных линиях
• Переключение световых сигналов в пультах управления
• Коммутирование нагревательных элементов в термостатах
• Реализация функций “резервирования” в системах бесперебойного питания
• Интерфейс между PLC и силовыми устройствами в панелях распределения

Практические советы

• Обязательно используйте совместимую розетку - например, Finder 90.00.00.11.0000 - чтобы избежать плохого контакта
• Проверьте polarity катушки: хотя она свободная, лучше соблюдать единый порядок подключения для всех реле в одной системе
• При использовании с индуктивными нагрузками (катушки, двигатели) параллельно контактам установите фри-wheeling диод для гашения ЭДС самоиндукции
• Регулярно проверяйте индикатор состояния - он помогает быстро выявить отказ без измерительных приборов
• Не применять в местах с высокой запыленностью - внутренние контакты не защищены от попадания пыли
