Розетки и аксессуары для Серии 60, Розетка монтажа на плате, 22мм 60.13 реле - 9015 FINDER 90.15

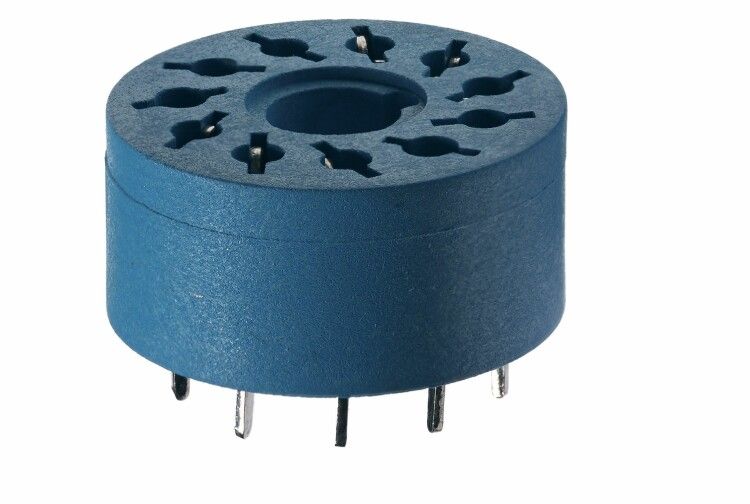

Розетка для монтажа на плате Finder 90.15 предназначена для надёжного подключения реле типа 60.13 и таймера 88.02 на печатную плату. Эта модель обеспечивает устойчивый контакт при напряжении до 250 В и токе до 10 А, что делает её подходящей для промышленной автоматизации.

Назначение и область применения

Розетка для монтажа на плате Finder 90.15 используется для быстрой замены и фиксации модульных устройств - в первую очередь реле 60.13 и таймеров 88.02. Она позволяет легко демонтировать и менять компоненты без пайки, снижая время обслуживания и риск повреждения платы. Применяется в панелях управления, системах автоматизации, промышленном оборудовании, где требуется частая замена модулей.

Технические характеристики

• Количество контактов: 11 - соответствует штыревому выводу реле 60.13 и таймера 88.02
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока стандарта Европы
• Номинальный ток: 10 А - допустимая нагрузка для каждого контакта
• Подключение: пайка к печатной плате - контакты впаиваются в отверстия платы
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, включая холодные цеха и жаркие помещения
• Климатическое исполнение: УХЛ4 - предназначена для эксплуатации в умеренном и холодном климате с повышенной влажностью
• Цвет: синий - визуально отличается от других розеток, упрощает идентификацию
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для коммутационных устройств

Совместимость и монтаж

Розетка для монтажа на плате Finder 90.15 совместима исключительно с реле серии 60.13 и таймерами 88.02. Диаметр посадочного места - 22 мм, что соответствует стандартному габариту этих модулей. Монтаж осуществляется путём вставки в отверстия печатной платы и последующей пайки выводов. Для правильной установки проверьте расположение отверстий на плате - они должны точно совпадать с шагом контактов розетки. Не используйте с другими типами реле - несоответствие количества или формы контактов приведёт к некорректной работе или повреждению устройства.

Безопасность и стандарты

Розетка Finder 90.15 соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных устройств. Наличие сертификации гарантирует изоляцию между контактами, устойчивость к нагреву и отказоустойчивость при номинальной нагрузке. Однако IP20 не обеспечивает защиту от пыли и влаги - применение вне закрытых щитов или в сырых средах запрещено.

Преимущества

• Удобная замена реле и таймеров без пайки - экономит время при ремонте
• Высокая надёжность контактов - минимизирует скачки напряжения и окисление
• Широкий диапазон температур - подходит для работы в неотапливаемых помещениях и на улице внутри корпусов
• Цветовая маркировка - синий цвет помогает быстро найти нужную розетку среди аналогов
• Совместимость с официальной серией 90 - гарантированная совместимость с продукцией Finder

Ограничения применения

• Не применяется в открытых или влажных средах - IP20 не защищает от брызг, пыли и конденсата
• Не подходит для постоянного тока выше 10 А - максимальный ток ограничен
• Использование с несовместимыми реле (например, 60.12, 60.14) невозможно - форма и количество контактов различаются
• Запрещён монтаж на гибкие или тонкие платы - требует жёсткой основы для прочной пайки

Примеры использования

• Промышленные контроллеры - замена реле 60.13 в системах управления станками
• Автоматические линии - подключение таймеров 88.02 для задержек в циклах
• Щитовые распределители - модульная сборка с возможностью быстрого сервиса
• Агрегаты с частыми перезагрузками - розетка снижает износ платы при многократной замене модулей

Практические советы

• Перед монтажом проверьте, что отверстия на плате имеют диаметр 1,1–1,3 мм - оптимальный для пайки контактов розетки
• Используйте паяльник мощностью не более 40 Вт - высокая температура может деформировать пластиковый корпус
• После пайки осмотрите каждый контакт - отсутствие люфта и равномерный припой обеспечивают долгую службу
• При использовании в вибрационных средах рекомендуется дополнительно фиксировать розетку клеем или зажимом - хотя она не имеет крепления, вибрация может вызвать микроразрывы пайки
• Храните розетки в сухом месте - даже при IP20 длительное воздействие влаги может повредить внутренние металлические части
