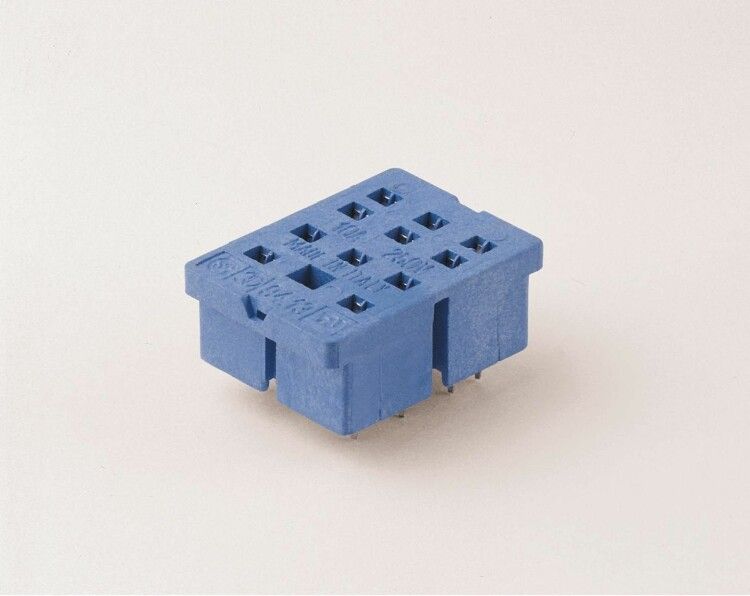

Розетка для монтажа на плате применения с 55.33, Поставляется Металлической клипсой-держателем 094.51 - 9413SMA FINDER 94.13SMA

Розетка для монтажа на плате для реле 55.33 с металлической клипсой 094.51 от Finder - это компактный элемент для надёжного подключения реле прямо на печатную плату. Артикулы 94.13sma и 9413sma относятся к серии 94 и предназначены для промышленной автоматизации там, где важна устойчивость к перегрузкам и широкий температурный диапазон.

Назначение и область применения

Розетка для монтажа на плате для реле 55.33 с металлической клипсой 094.51 используется для фиксации и электрического соединения реле типа 55.33 с печатной платой. Подходит для сборки силовых и управляющих цепей в устройствах автоматики, панелях управления, контроллерах и распределительных щитах. Применяется в условиях постоянной вибрации, частых включений/выключений и требует минимального обслуживания.

Технические характеристики

• Количество контактов: 11 - обеспечивает подключение всех функциональных цепей реле 55.33
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока бытового и промышленного уровня
• Номинальный рабочий ток: 10 А - выдерживает нагрузки до 10 ампер без перегрева
• Подключение: к печатной плате - выводы розетки паяются непосредственно в отверстия платы
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги
• Материал корпуса: пластик - изоляционный, самозагасающий, соответствует требованиям UL94 V-0
• Диапазон рабочих температур: от –40 до +70 C - работает в холодных складах и жарких помещениях
• Климатическое исполнение: УХЛ4 - допущена к применению в умеренных и холодных климатических зонах с повышенной влажностью
• Цвет: синий - стандартизированная окраска для быстрой идентификации в сборках
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам безопасности реле и их баз

Совместимость и монтаж

Розетка для монтажа на плате для реле 55.33 с металлической клипсой 094.51 совместима исключительно с реле серии 55.33. Монтаж осуществляется путём вставки розетки в отверстия печатной платы и последующей пайки её контактных выводов. Металлическая клипса обеспечивает механическую фиксацию реле после вставки - предотвращает выпадение при вибрациях. Для правильной установки проверьте шаг отверстий на плате: он должен точно соответствовать габаритам розетки. Не используйте с другими типами реле - несовпадение контактов приведёт к повреждению оборудования.

Безопасность и стандарты

Розетка для монтажа на плате для реле 55.33 с металлической клипсой 094.51 сертифицирована по нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасность при работе с напряжением до 250 В и током до 10 А. Климатическое исполнение УХЛ4 позволяет использовать изделие в закрытых помещениях с возможным образованием конденсата. IP20 не обеспечивает защиту от воды - не применяйте в сырых или открытых средах без дополнительной герметизации.

Преимущества

• Металлическая клипса снижает риск случайного отсоединения реле при вибрациях
• Высокая термостойкость материала корпуса - сохраняет целостность даже при кратковременных перегрузках
• Широкий температурный диапазон - подходит для работы в необогреваемых объектах
• Чёткая цветовая маркировка - ускоряет диагностику и замену в сложных системах
• Совместимость с международными стандартами - упрощает замену в импортном оборудовании

Ограничения применения

• Не предназначена для внешней установки - IP20 не защищает от влаги и пыли
• Использование вне диапазона –40…+70 C может вызвать хрупкость пластика или деформацию контактов
• Только для реле 55.33 - другие модели не подходят по форме и расположению контактов
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендовано для многократного демонтажа - клипса и контакты имеют ограниченную цикличность

Примеры использования

• Автоматические линии производства - управление двигателями и клапанами через реле 55.33
• Щиты управления насосными станциями - коммутирование мощных нагрузок
• Системы теплоснабжения - контроль нагревательных элементов
• Агрегаты с частотными преобразователями - релейная защита и сигнализация

Практические советы

• Перед пайкой проверьте, чтобы все выводы розетки проходили свободно через отверстия платы - не форсируйте установку
• При пайке соблюдайте температурный режим: перегрев может повредить пластиковую основу
• После монтажа протестируйте контактное давление - реле должно плотно входить и легко выходить из клипсы
• Для долговечности избегайте воздействия масел, растворителей и агрессивных паров рядом с розеткой
• Запасные экземпляры 94.13sma и 9413sma стоит хранить в сухом месте - влага может вызвать окисление контактов
