Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi; катушка 24В DC | 601390240040 Finder 60.13.9.024.0040

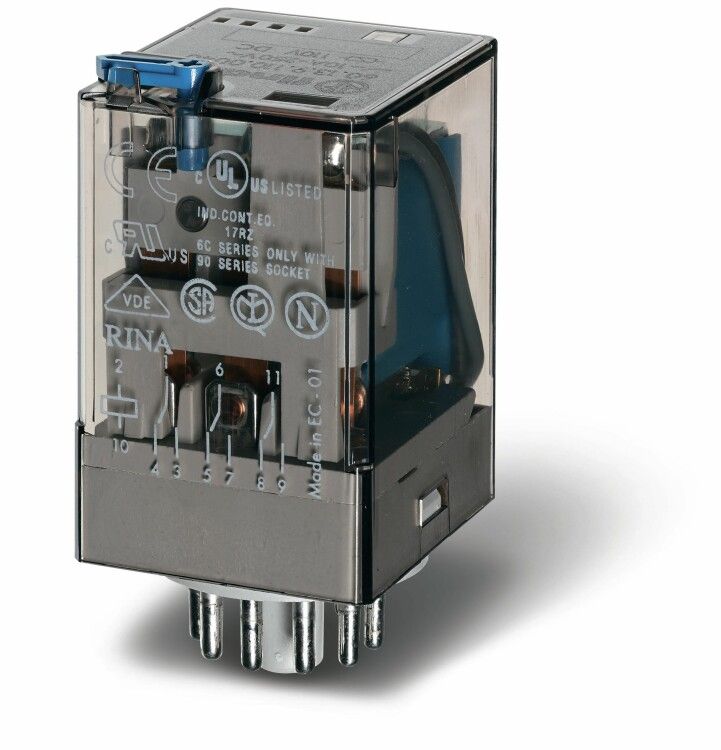

Электромеханическое реле Finder 60.13.9.024.0040 - компактное промежуточное реле с 11-штырьковым разъемом, предназначенное для коммутации нагрузок до 10 А при напряжении 24 В постоянного тока. Подходит для установки на монтажную плату в автоматизированных системах, где требуется надежное и проверенное переключение. Модель из серии 60 от Finder сочетает простоту замены, индикацию состояния и высокую долговечность контактов.

Назначение и область применения

Реле Finder 60.13.9.024.0040 используется как промежуточное устройство для управления силовыми цепями слаботочным сигналом. Его применяют там, где нужна гальваническая развязка между управляющей и нагрузочной цепью. Устройство идеально подходит для систем автоматизации: панели управления, станков, конвейеров, систем освещения, HVAC, а также для модульных щитов с быстродоступной заменой.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3CO - три одинарных переключающих контакта)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных нагрузок
• Подключение: 11-штырьковый штепсельный разъем, монтаж на монтажную плату
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Индикация: механический индикатор положения контактов (визуальный статус вкл./выкл.)
• Функция теста: кнопка для ручного включения/отключения без подачи напряжения на катушку
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 60.13.9.024.0040 устанавливается в специализированную розетку (базу) типа 60.13.9, совместимую с 11-штырьковым разъемом. База фиксируется на DIN-рейке или монтажной плате, а само реле легко вставляется и вынимается без инструментов. Это позволяет менять реле в течение нескольких секунд при выходе из строя. Убедитесь, что база имеет соответствующий тип и количество контактов - не все 11-штырьковые разъемы одинаковы. Нагрузочные провода подключаются к базе, а не к самому реле.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с принудительно управляемыми контактами). Конструкция обеспечивает безопасную работу при максимальном токе 10 А и напряжении до 250 В переменного тока (по данным стандарта). Принудительно управляемые контакты гарантируют, что при отказе катушки контакты остаются в исходном состоянии - повышает безопасность в аварийных ситуациях.

Преимущества

• Замена без пайки - достаточно вынуть старое реле и вставить новое
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Механический индикатор показывает реальное состояние контактов, а не только наличие напряжения на катушке
• Кнопка теста позволяет проверить работоспособность нагрузки без включения всей системы
• Свободная полярность катушки упрощает монтаж и снижает риск ошибок при подключении

Ограничения применения

• Не предназначено для работы во внешних условиях - IP20 не защищает от пыли, влаги и брызг
• Максимальный ток 10 А - нельзя использовать для мощных нагревательных элементов свыше 2,3 кВт при 230 В
• Только для постоянного тока 24 В; несовместимо с переменным током
• Требуется обязательное использование совместимой розетки (базы); реле не монтируется напрямую на плату
• Не рекомендуется для частых импульсных нагрузок выше 1000 операций в час - возможен преждевременный износ контактов

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC
• Переключение световой сигнализации в панелях управления
• Коммутирование реле времени или терморегулятора в системах отопления
• Автоматизация линии сборки: включение/выключение пневматических клапанов
• Резервное питание: переключение между основным и резервным источником

Практические советы

• Выбирайте розетку с точно таким же номером модели - 60.13.9. Для других баз реле не будет работать
• Проверьте соответствие нагрузки: если ток больше 10 А или есть значительная индуктивность - используйте реле с более высокими характеристиками
• При использовании в вибрационных средах (например, на станках) убедитесь, что розетка плотно закреплена
• Индикатор на реле показывает механическое положение контактов - если он не перемещается, значит, проблема в катушке или ее питании
• При замене всегда отключите питание - хотя кнопка теста позволяет проверить нагрузку, работа под напряжением опасна
• Артикулы 60.13.9.024.0040 и 601390240040 - это одно и то же изделие, различие только в формате записи
