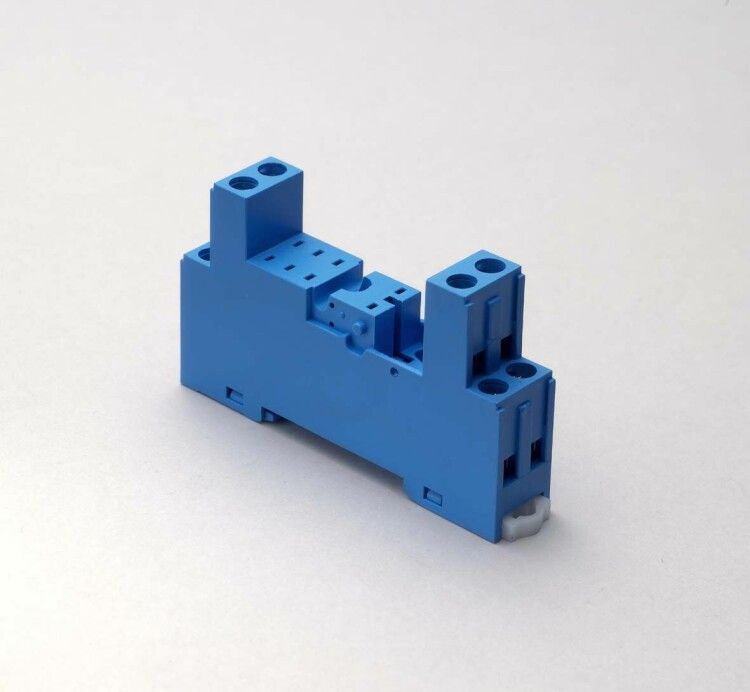

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.80, в комплекте металлическая клипса 095.71, версия: синий цвет - 95.85.3SMA FINDER 95853SMA

Розетка с винтовыми клеммами Finder 95.85.3sma предназначена для быстрого и надёжного подключения реле серий 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулей 99.80 на DIN-рейке. В комплекте - металлическая клипса синего цвета для фиксации. Эта розетка обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Розетка с винтовыми клеммами Finder 95.85.3sma используется для удобного подключения и замены реле без необходимости перепаивать или перекручивать провода. Подходит для установки в распределительных щитах, автоматизированных системах управления, промышленном оборудовании и устройствах автоматики. Особенно эффективна там, где требуется частая замена реле - например, в тестовых стендах, на линиях обслуживания или в системах с резервированием.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт без повреждения жил
• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Напряжение: 220 В - рассчитана на работу в сетях переменного тока 220–240 В
• Количество контактов: 2 - для однофазного подключения вход/выход
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шинами
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупным инструментом, но не от пыли и воды
• Материал корпуса: термостойкий пластик - выдерживает высокую температуру при работе
• Цвет: синий - визуально отличается от других элементов, упрощает идентификацию
• Диапазон температур: от -40 до +70 C - работает в холодных цехах и нагреваемых помещениях
• Климатическое исполнение: УХЛ4 - допущена к использованию в умеренно холодном и влажном климате
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским нормам для релейных устройств

Совместимость и монтаж

Розетка с винтовыми клеммами Finder 95.85.3sma совместима исключительно с реле следующих серий: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулями 99.80. Нельзя использовать с другими типами реле - даже если они кажутся внешне похожими. Монтаж выполняется просто: розетка защёлкивается на DIN-рейку 35 мм, после чего вставляется реле до характерного щелчка. Клеммы открываются поворотом винтов, вводятся провода (до 2,5 мм2), затем винты затягиваются усилием 0,2–0,3 Нм - избыточная затяжка может повредить клетку.

Безопасность и стандарты

Розетка с винтовыми клеммами Finder 95.85.3sma соответствует требованиям EN 61810-1, EN 61810-2 и EN 61810-7 - эти стандарты гарантируют безопасную коммутацию, механическую прочность и долговечность при многократных циклах вставки/извлечения. IP20 не требует герметизации, поэтому применение вне закрытых щитов или в сырых средах запрещено. Для работы в условиях повышенной влажности рекомендуется использование дополнительной защиты (например, IP54-корпуса).

Преимущества

• Зажимная клетка - предотвращает ослабление контакта при вибрациях, не требует зачистки жил
• Фиксирующая металлическая клипса - удерживает розетку на рейке даже при сильных ударах или сотрясениях
• Чёткая маркировка контактов - снижает риск ошибок при подключении
• Высокая теплостойкость материала - позволяет работать рядом с нагревающимися элементами
• Сменяемость реле без инструментов - экономит время при ремонте и диагностике

Ограничения применения

• Не применяется в открытых помещениях - IP20 не защищает от пыли и влаги
• Не подходит для постоянного тока выше 30 В - только для переменного тока 220 В
• Не совместима с реле других серий - даже если они имеют аналогичный шаг контактов
• Не предназначен для подключения проводов более 2,5 мм2 - возможен перегрев и оплавление клетки
• Не следует использовать в местах с химически активной средой - пластик не устойчив к растворителям и маслам

Примеры использования

• Автоматизация производства: подключение реле контроля температуры на конвейере
• Системы освещения: управление светом через реле в распределительном щите
• Испытательные стенды: быстрая замена реле при проверке различных сценариев
• Энергообъекты: резервирование цепей управления в щитах с DIN-рейками
• Жилищно-коммунальное оборудование: реле времени и защиты в подвалных щитках

Практические советы

• Перед установкой проверьте, что реле точно совпадает с моделью - не все “40”-серии подходят
• При подключении используйте отвертку с плоским лезвием - крестовые могут сломать головку винта
• Не затягивайте клеммы слишком сильно - достаточно легкого усилия, чтобы провод не выскакивал
• Для многожильных проводов лучше использовать наконечники - так контакт будет надёжнее
• При сборке щита располагайте розетки с винтовыми клеммами в доступных местах - это ускоряет сервис
• Храните розетку с винтовыми клеммами Finder 95.85.3sma в сухом месте - влага может вызвать окисление контактов внутри
